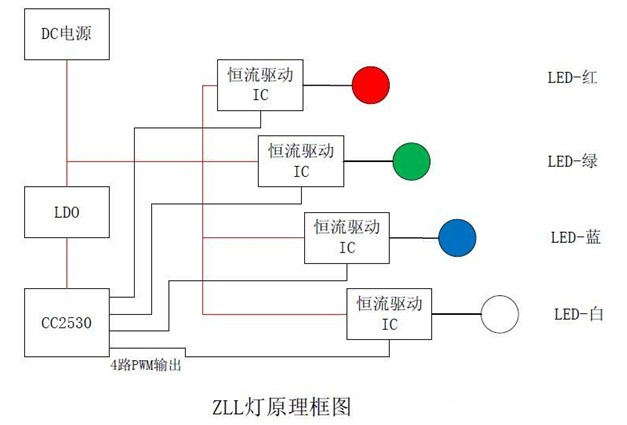

　　ZLL灯泡内部构造图

　　1. DC电源一路给恒流驱动IC供电，一路通过LDO给CC2530芯片供电；

　　2. CC2530芯片输出四路PWM信号，控制恒流驱动IC的输出电流；

　　3. 恒流驱动IC根据PWM信号，控制输出恒定电流，驱动LED发光；

　　4. 通过ZLL无线网络控制CC2530芯片四路PWM信号输出，从而控制恒流驱动IC电流输出，驱动RGBW LED发光，合成不同颜色效果；

　　ZigBee灯控方案设计难点及解决方案

　　软件部分：

　　软件控制驱动LED颜色，由于缺少专业校准工具，一旦出现颜色偏差时，很难进行调整；

解决方案：通过分析LED灯珠的各项参数关系图，利用软件对各项参数适当补偿；

　　硬件部分：

　　1、球泡灯的外形主要要针对客户第一感觉，和实际的散热效果、拆装难度以及工艺成本，我们的遵旨就是要在这几点折中。

　　2、电路设计，前几年业界用人使用的是恒定电压下控制LED,这种方式比较使LED加速老化，因为LED自身的特性决定的，所以我们在前期也去走了弯路。现在我们是使用恒流源去控制的，流过每一个LED灯珠的最大电流我们可以为它设定一个上线。

　　3、RGBW的配色依据，这个是根据RGB的光通量比例3:6:1去选器件个数或者控制电流，同时与LED的选型有很大的关系，一定要取看主波长R:615-620NM、G:530-540nm、B:460-470nm的比例，当然也为了提高显色性（颜色真实性）可以加入黄光（580nm）实际使用中要使用不同的布局和不同的LED多进行几次试验最终确定。

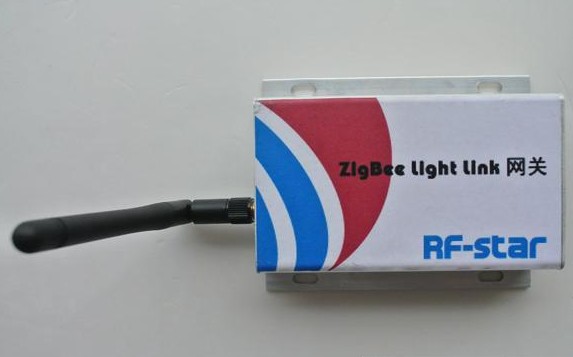

　　信驰达ZLL网关DEMO

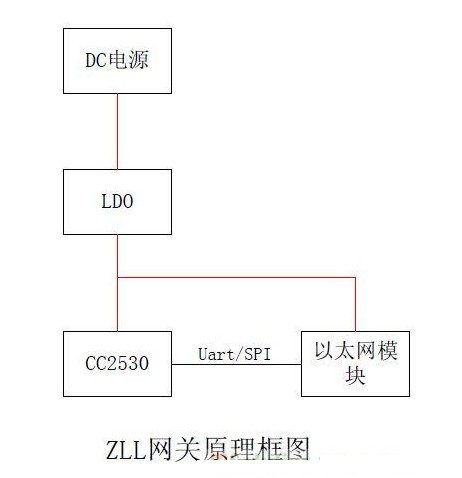

　　网关工作原理图

　　ZigBee Light Link操控端

　　支持设备：苹果IOS移动智能设备、谷歌Andriod移动智能设备、Windows Mobile移动智能设备

 　　信驰达ZigBee Light Link协议灯控方案苹果IOS APP Demo

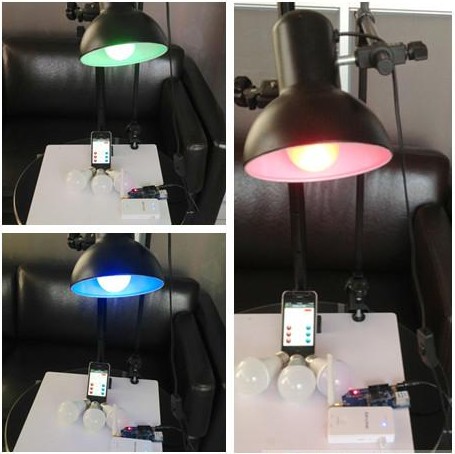

ZigBee灯控方案实物图：

　　ZigBee灯控方案前景及意义

　　基于ZigBee Light Link协议的LED灯控方案完善了智能家居照明控制模式，也促进了ZigBee产品更走向标准化的道路。目前，此方案受到各大照明厂商的推崇，正紧锣密鼓进行开发，相信在不久的将来，就可以实现不同厂家的灯具之间的无线互控。
