晶闸管（Thyristor）是晶体闸流管的简称，又可称做可控硅整流器，以前被简称为可控硅。它是由PNPN四层半导体构成的元件,有三个电极、阳极A、阴极K和控制极G，晶闸管具有硅整流器件的特性，能在高电压、大电流条件下工作，且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中。

可控硅在电路中能够实现交流电的无触点控制,以小电流控制大电流,并且不象继电器那样控制时有火花产生,而且动作快、寿命长、可靠性好.在调速、调光、调压、调温以及其他各种中都有它的身影.

可控硅分为单向的和双向的,符号也不同.单向可控硅有三个PN结,由最外层的P极和N极引出两个电极,分别称为阳极和阴极,由中间的P极引出一个控制极.

一、晶闸管的种类

晶闸管有多种分类方法。

（一）按关断、导通及控制方式分类

晶闸管按其关断、导通及控制方式可分为普通晶闸管、双向晶闸管、逆导晶闸管、门极关断晶闸管（GTO）、BTG晶闸管、温控晶闸管和光控晶闸管等多种。

（二）按引脚和极性分类

晶闸管按其引脚和极性可分为二极晶闸管、三极晶闸管和四极晶闸管。

（三）按封装形式分类

晶闸管按其封装形式可分为金属封装晶闸管、塑封晶闸管和陶瓷封装晶闸管三种类型。其中，金属封装晶闸管又分为螺栓形、平板形、圆壳形等多种；塑封晶闸管又分为带散热片型和不带散热片型两种。

（四）按电流容量分类

晶闸管按电流容量可分为大功率晶闸管、中功率晶闸管和小功率晶闸管三种。通常，大功率晶闸管多采用金属壳封装，而中、小功率晶闸管则多采用塑封或陶瓷封装。

（五）按关断速度分类

晶闸管按其关断速度可分为普通晶闸管和高频（快速）晶闸管。

二：晶闸管的工作条件：

1. 晶闸管承受反向阳极电压时，不管门极承受何种电压，晶闸管都处于关断状态。

2. 晶闸管承受正向阳极电压时，仅在门极承受正向电压的情况下晶闸管才导通。

3. 晶闸管在导通情况下，只要有一定的正向阳极电压，不论门极电压如何，晶闸管保持导通，即晶闸管导通后，门极失去作用。

4. 晶闸管在导通情况下，当主回路电压（或电流）减小到接近于零时，晶闸管关断。

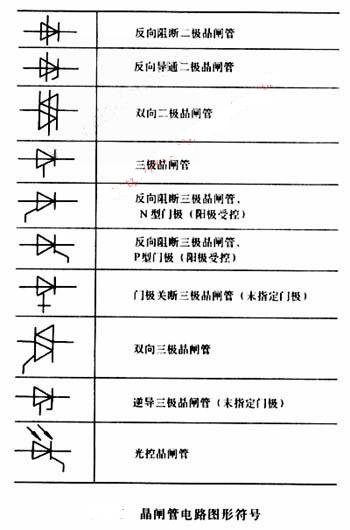

三：晶闸管的电路符号

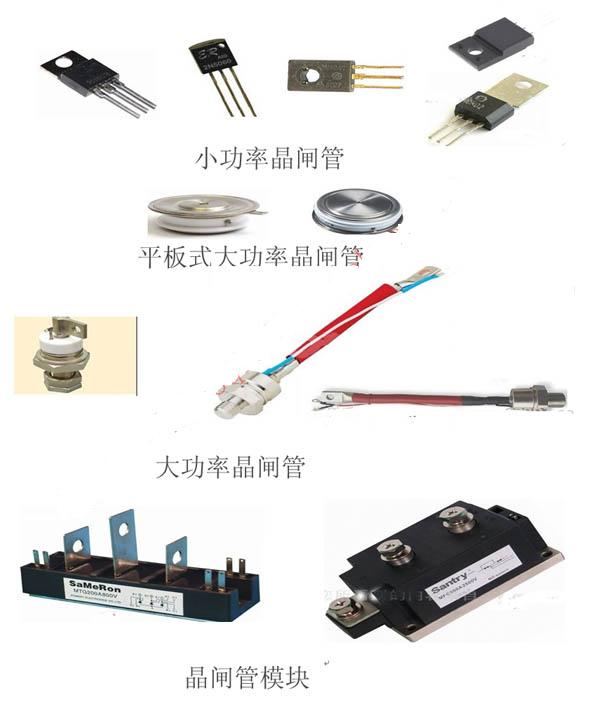

                             各种晶闸管图片
