一份寄存器汇总让你成为单片机高手

高工
2019-08-10 17:14:48     打赏

单片机中断源

一般而言,MCS-51单片机有5个中断源,分别是:外部中断0、外部中断1、定时/计数器0中断、定时/计数器1中断、串行口发送或接受中断。

外部中断

EX0=1;//中断允许开关

IT0=0;//下降沿触发方式

EA=1;//总开关

定时/计数器中断

ET0=1;//启动计数器中断开关

EA=1;//总开关

//定时器的核心在这下面这段代码

TMOD=0x09;

TH0=0x0D8;

TL0=0x0F0;

TR0=1;//启动定时器


用到串口中断

EX1=1;//外部中断1分开关

IT1=1;//触发方式:下降沿

PX1=1;//设置为高优先级

//波特率配置,由定时器1的益处率决定

TMOD=0x20;

//00100000=0x20,定时器1设置为工作方式2,8位自动装载的定时器

TH1=0xF4;//初值

TL1=0xF4;//波特率4800

ET1=1;//定时器1允许分开关

TR1=1;//启动定时

//设置串口工作方式

SCON=0x50;//等同于TMOD,方式一,允许接收01010000

//PCON=0x00;

//TI =0;发送中断标志位

//RI =0;接收中断标志位

ES=1;//IE寄存器第四位,串口中断允许位

EA=1;//外部中断总开关


单片机寄存器

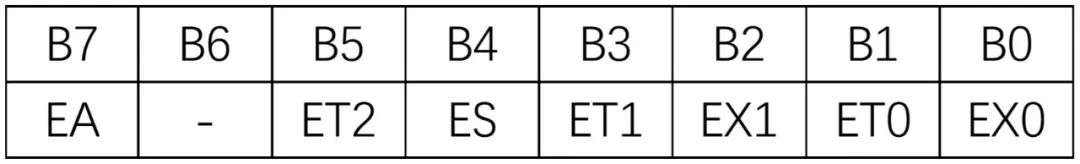

1、中断允许寄存器IE


按位寻址,地址位A8H。



EX0:中断0中断允许位。1为允许,0否则相反。


EX1:中断1中断允许位。1为允许,0否则相反。


ET0:定时器/计数器0中断允许位。1为允许,0否则相反。


ET1:定时器/计数器1中断允许位。1为允许,0否则相反。


ES:串口中断允许位。


ET2:定时/计数器2中断允许位(8052用)。


EA:总开关。


如果定时器工作在中断方式下,则当定时器的当前值计满溢出时,就会触发定时器溢出中断。


2、定时控制寄存器TCON


按位寻址,地址位88H。


IT0:外部中断0触发方式。1为低电平,0为下降沿信号。


IT1:外部中断1触发方式。1为低电平,0为下降沿信号。


IE0:外部中断0请求标志位。IE0=1,有中断请求,0则没有。


IE1:外部中断1请求标志位。IE0=1,有中断请求,0则没有。


TR0:定时器/计数器0启动停止。1为启动,0为停止。


TR1:定时器/计数器1启动停止。1为启动,0为停止。


TF0:定时器/计数器标志位。1为溢出,0则没有溢出。


TF1:定时器/计数器标志位。1为溢出,0则没有溢出。


3、中断优先级寄存器IP


中断优先级寄存器不常用,简单介绍一下。按位寻址,地址位B8H。


PX0:外部中断0。


PX1:外部中断1。


PT0:定时器/计数器0中断。


PT1:定时器/计数器1中断。


PS:串口中断。

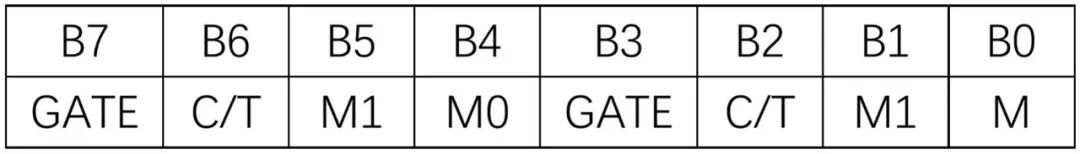

4、定时器方式寄存器TMOD


不按位寻址,地址位89H。



GATE:定时操作开关控制位。GATE=1时,INT1或INT0引脚为高电平,同时TCON中的TR0或TR1控制位为1时,定时/计数器0或1才开始工作。GAYTE=0时,则只要将TR0或TR1控制位设为1,定时/计数器0或1就开始工作。


C/T:定时器或计数器功能的选择位。C/T=1为计数器,通过外部引脚T0或T1输入计数脉冲。C/T=1时为定时器,由内部系统时钟提供计时工作脉冲。


M1:模式选择高位。


M0:模式选择低位。

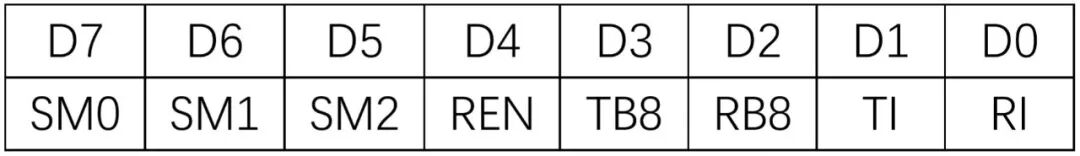

5、串口控制寄存器SCON


特殊功能寄存器,按位寻址,地址位98H。



SM2:多机通信使能位。


REN:串口数据接收允许位 1允许,0禁止。该位有软件置位或清0。


TB8:在方式2和方式3中,这位发送的是第9位,就是校验位。


RB8:在方式2和方式3中,这位发送的是第9位,就是校验位。


TI:发送中断标志位 ,用完时要用软件清0。


RI:接受中断标志位,用完时要用软件清0。

转帖自网络



高工
2019-08-11 20:33:26     打赏
2楼

复习一下大学知识


工程师
2019-08-11 20:41:47     打赏
3楼

课本里的 复习复习


工程师
2019-08-11 20:50:06     打赏
4楼

成为高手倒没有那么夸张吧
