本文分析了逆变器的两种双环瞬时反馈控制方式——电流型准PWM控制方式和三态DPM电流滞环跟踪控制方式，介绍其工作原理，分析比较其动态和静态性能，并给出具体实现电路及系统仿真结果。

　　电流型双环控制技术在DC/DC变换器中广泛应用，较单电压环控制可以获得更优良的动态和静态性能[3]。其基本思路是以外环电压调节器的输出作为内环电流给定，检测电感（或开关）电流与之比较，再由比较器的输出控制功率开关，使电感和功率开关的峰值电流直接跟随电压调节器的输出而变化。如此构成的电流、电压双闭环变换器系统瞬态性能好、稳态精度高，特别是具有内在的对功率开关电流的限流能力。逆变器（DC/AC变换器）由于交流输出，其控制较DC /DC变换器复杂得多，早期采用开关点预置的开环控制方式[1]，近年来瞬时反馈控制方式被广泛研究，多种各具特色的实现方案被提出，其中三态DPM（离散脉冲调制）电流滞环跟踪控制方式性能优良，易于实现。本文将电流型PWM控制方式成功用于逆变器控制，介绍其工作原理，与电流滞环跟踪控制方式比较动态和静态性能，并给出仿真结果。
　　三态DPM电流滞环跟踪控制方式
　　电流滞环跟踪控制方式有多种实现形式，其中三态DPM电流滞环跟踪控制性能较好且易于实现。参照图1，它的基本工作原理是：检测滤波电感电流iL，产生电流反馈信号IF。if与给定电流ig相比较，根据两个电流瞬时值之差来决定单相逆变桥的4个开关在下一个开关周期中的导通情况：ig-if>h时（h见图1，为电流滞环宽度，可按参考文献[1]P64式5？2选取）S1、S4导通，UAB=+E，+1状态；ig-if-h时S2、S3导通，UAB=“-”E，-1状态；|ig-if|h时S1、S3或S2、S4导通，UAB=“0，”0状态。两个D触发器使S1～S4的开关状态变化只能发生在周期性脉冲信号CLK（频率2f）的上升沿，也就是说开关点在时间轴上是离散的，且最高开关频率为f。
　　仿真和实验表明，iL正半周，逆变器基本上在+1和0状态间切换，而iL负半周，逆变器基本上在-1和0状态间切换，只有U0过零点附近才有少量的+1和-1之间的状态跳变，从而使输出脉动减小。
　　电流型准PWM控制方式

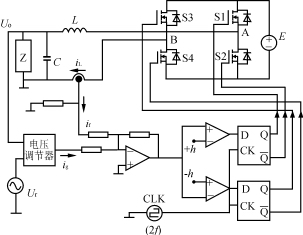

图1三态DPM电流滞环跟踪控制方式
　　综合常规PWM单、双极性工作方式的优缺点，并借鉴滞环控制技术，得到改进的电流环控制电路如图2。S3、S4基本上以低频互补，S1、S2以高频互补方式工作。其基本工作原理：
　　（1）ig正半周，即ig>0时
　　比较器CMP1输出高电平，S3一直关断。
　　时钟信号CLK的上升沿将触发器RS1置1，S1、S4导通，S2关断，UAB为+E，iL按式（1）上升
　　M1=diL/dt=（E-U0）/L（1）
　　当iL升至if>ig时RS1翻转，S1关断、S2导通，UAB为0，iL按式（2）变化
　　M2=diL/dt=-U0/L（2）
　　若U0>0，则iL下降，至开关周期结束；而若U00，则iL继续上升，此时可能出现三种情况：
　　①if上升率小于ig，则if相对于ig下降至开关周期结束；
　　②if上升率略大于ig，开关周期结束时if大于ig而小于ig+h，则下一个开关周期仍保持该状态（UAB为0）；
　　③若if升至ig+h，则CMP3翻转为1、将RS3清零，S4关断，负载通过D2、D3续流，UAB为-E，iL按式（3）下降至开关周期结束。if的峰值不大于ig+h
　　M2=diL/dt=-（E+U0）/L（3）
　　（2）ig负半周，即ig　　比较器CMP1输出低电平，S4一直关断。
　　时钟信号CLK的上升沿将触发器RS2清0，S2、S3导通，S1关断，UAB为-E，iL按式（3）下降。
　　当iL降至if时RS2翻转，S2关断、S1导通，UAB为0，iL按式（2）变化：若U0，则iL上升至开关周期结束；而若U0>0，则iL继续下降，此时也可能出现三种情况：
　　①if下降率小于ig，则if相对于ig上升至开关周期结束；
　　②if下降率略大于ig，开关周期结束时if小于ig而大于ig-h，则下一个开关周期仍保持该状态（UAB为0）；
　　③若if降至ig-h，则CMP4翻转为1，RS3清零，S3关断，负载通过D1、D4续流，UAB为+E，iL按式（1）上升至开关周期结束。|if|的峰值不大于|ig-h|，即|ig|+h。
　　可见，这也是一种三态工作方式：iL与U0同相时，逆变器工作在PWM方式，在1状态和0状态（或-1状态和0状态）间转换；二者反相时，滞环才起作用，它使逆变器在1，0和-1三种状态间转换。

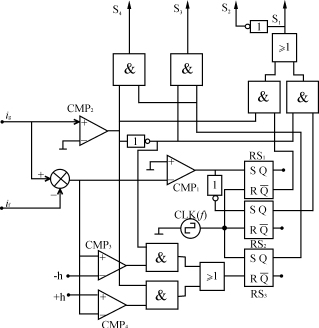

图2电流型准PWM
　　静态性能的比较
　　以某逆变器为例，分析和比较上述两种控制方式下的动态和静态性能。电路参数：E=180VDC，L=1mH，C=20μF；调制频率为f；输出：U0=115VAC、fo=400Hz；额定负载：1kVA电流和电压反馈系数分别为0.4167和0.25；电压调节器为PI型：放大倍数 Ap=13？5，时间常数τ1=0.27ms；

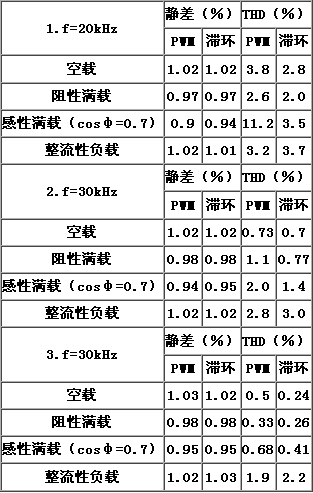

　　表1为不同负载和不同调制频率下U0与基准电压Ur的静态误差和U0的THD。
　　表1不同控制方式下的稳态性能的比较
　　

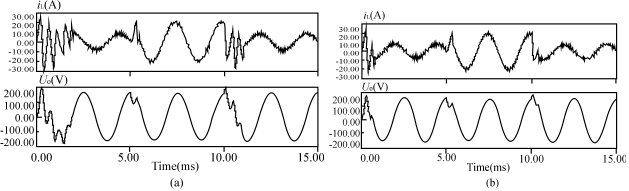

图3起动及突加突降负载动态响应过程
　　（a）三态DPM电流滞环跟踪控制方式
　　（b）电流型准PWM控制方式
　　分析表1及仿真波形（略），发现：
　　（1）调制频率f较低时，电流型准PWM波形失真较严重，但其THD随f升高而迅速减小。
　　（2）功率开关管在电流型PWM方式时的平均开关频率高于滞环方式，这意味着前者的开关损耗较大。
　　（3）电流型PWM方式下，谐波分量集中在调制频率及其整倍数附近，而电流滞环跟踪控制方式下UAB的谐波比较平均地分布在较宽的范围内，调制频率较低时容易产生较大的噪音。
　　（4）输出电压静差基本上不受电流跟踪方式、调制频率的影响，而主要取决于电压调节器参数，也受主电路参数影响。
　　动态性能的比较
　　由于开关点的离散性，DPM电流跟踪控制方式在控制电路中引入了一个时间常数为1/f的等效纯滞后环节，对闭环系统的稳定性和动态性能有不利影响。图3为起动及负载变化时两种控制方式下的电感电流iL和输出电压U0仿真波形。可见，PWM方式下的动态性能较好，特别是调制频率较低时，差别更明显。但随着调制频率的提高，滞后时间常数减小，滞环方式的动态性能明显改善，接近于PWM方式。
　　改变PI电压调节器参数（减小放大倍数或增大积分时间常数）可以改善动态响应的稳定性、减小动态压降，但又将增大静态误差，即重载时的电压降落，延长调节时间。换言之，在达到同样动态性能的前提下，电流型PWM控制方式允许较大的放大倍数或较小的积分时间常数，从而获得更好的静态性能。
　　结语
　　三态DPM电流滞环跟踪控制方式实现简单，开关损耗较低、失真较小。电流型准PWM控制方式可以获得较好的动态性能，特别是系统稳定性及较小的输出电压降落，电路实现比较复杂，它适于调制频率较低或逆变器输出滤波电感L、电容C较小的情况。而调制频率较高时，三态DPM电流滞环跟踪不失为一种简单而性能优良的控制方式。
