CH9141低功耗蓝牙串口透传芯片，支持BLE4.2，芯片支持广播模式、主机模式和从机模式。支持串口AT配置和在从机模式下的蓝牙通信配置，并提供通用GPIO、同步GPIO、ADC采集功能。串口波特率可达921600bps，可通过APP或者串口命令轻松配置，方便快捷。
特 点：
> 支持标准的蓝牙BLE4.2。
> 传输距离100米。
> ****功率可调。
> 支持串口AT配置和蓝牙传输配置。
> 支持广播模式、主机模式和从机模式。
> 提供通用GPIO和同步GPIO功能，支持蓝牙控制。
> 支持一路12位ADC采集，支持蓝牙读取。
> 串口波特率支持300~921600bps。
> 支持常用的MODEM 联络信号。
> QFN28封装，方形无引线28脚，面积仅4*4mm。

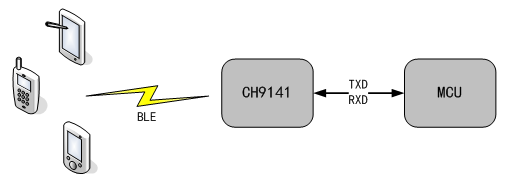

应 用框图：
用CH9141芯片做成的BLE串口透传，电路图如下：
成品模块外观图：
SYD8811，nR*52832 ，D*14680,C*2640参数对比。
对标nR*52832 （Pin to pin兼容，直接替换不用改PCB）
SYD8811是盛芯微科技推出的第二代高性价比蓝牙超低功耗BLE4.2 SOC(RX 2.8mA @-94dBm灵敏度，TX 4.8mA @0dBm输出功率, MCU 50uA/MHz)，集成了高性能射频收发机、64MHz ARM Cortex-M0处理器、512kB flash存储器、32kB SRAM，以及丰富的数字接口。此外，SYD8811片上集成了Balun无需阻抗匹配网络，无需外挂晶振负载电容，最大限度地节省BOM成本。此外，片上还集成了高效率DCDC降压转换器以实现超低功耗，适合用于高性价比可穿戴、智能家居、智能遥控器、透传等低功耗应用。
接收灵敏度-94dBm，****功率最大4dBm，优异的抗干扰性能。黄女士13925268772 http://www.linkyeah.cn
