二极管Diode的分类和实物图

工程师
2020-07-02 21:55:16     打赏

一:二极管的分类

1、按照所用的半导体材料,可分为锗二极管(Ge管)和硅二极管(Si管)。

2、根据其不同用途,可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。

3、按照管芯结构,又可分为点接触型二极管、面接触型二极管及平面型二极管。

   1) 整流二极管

       将交流电源整流成为直流电流的二极管叫作整流二极管。

   2)检波二极管

      检波二极管是用于把迭加在高频载波上的低频信号检出来的器件,它具有较高的检波效率和良好的频率特性。

   3)开关二极管
      在脉冲数字电路中,用于接通和关断电路的二极管叫开关二极管,它的特点是反向恢复时间短,能满足高频和超高频应用的需要。

   4) 稳压二极管
      稳压二极管是由硅材料制成的面结合型晶体二极管,它是利用PN结反向击穿时的电压基本上不随电流的变化而变化的特点,来达到稳压的目的,因为它能在 电路中起稳压作用,故称为、稳压二极管(简称稳压管)。

   5)变容二极管
       变容二极管是利用 PN结的电容随外加偏压而变化这一特性制成的非线性电容元件,被广泛地用于参量放大器,电子调谐及倍频器等微波电路中。

   6))瞬态电压抑制器TVS

        一种固态二极管,专门用于ESD 保护。TVS 二极管是和被保护电路并联的,当瞬态电压超过电路的正常工作电压时,二极管发生雪崩,为瞬态电流提供通路,使内部电路免遭超额电压的击穿。

   7)发光二极管
用磷化镓、磷砷化镓材料制成,体积小,正向驱动发光。工作电压低,工作电流小,发光均匀、寿命长、可发红、黄、绿单色光。
    8)肖特基二极管
基本原理是:在金属(例如铅)和半导体(N型硅片)的接触面上,用已形成的肖特基来阻挡反向电压。肖特基与PN结的整流作用原理有根本性的差异。其耐压程度只有40V左右。其特长是:开关速度非常快:反向恢复时间trr特别地短。因此,能制作开关二极和低压大电流整流二极管。

二: 二极管的特性

通过简单的实验说明二极管的正向特性和反向特性。

1. 正向特性。
在电子电路中,将二极管的正极接在高电位端,负极接在低电位端,二极管就会导通,这种连接方式,称为正向偏置。必须说明,当加在二极管两端的正向电压很小时,二极管仍然不能导通,流过二极管的正向电流十分微弱。只有当正向电压达到某一数值(这一数值称为“门槛电压”,锗管约为0.2V,硅管约为0.6V)以后,二极管才能直正导通。导通后二极管两端的电压基本上保持不变(锗管约为0.3V,硅管约为0.7V),称为二极管的“正向压降”。
2. 反向特性。
在电子电路中,二极管的正极接在低电位端,负极接在高电位端,此时二极管中几乎没有电流流过,此时二极管处于截止状态,这种连接方式,称为反向偏置。二极管处于反向偏置时,仍然会有微弱的反向电流流过二极管,称为漏电流。当二极管两端的反向电压增大到某一数值,反向电流会急剧增大,二极管将失去单方向导电特性,这种状态称为二极管的击穿。

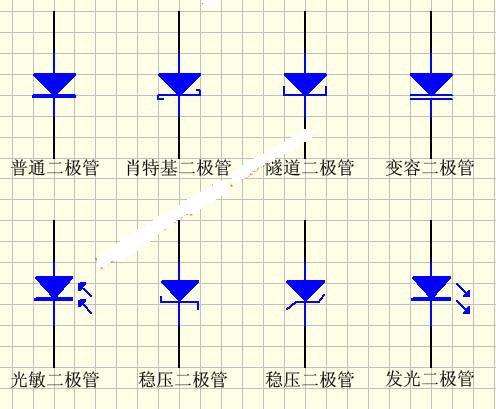

三: 二极管的电路符号

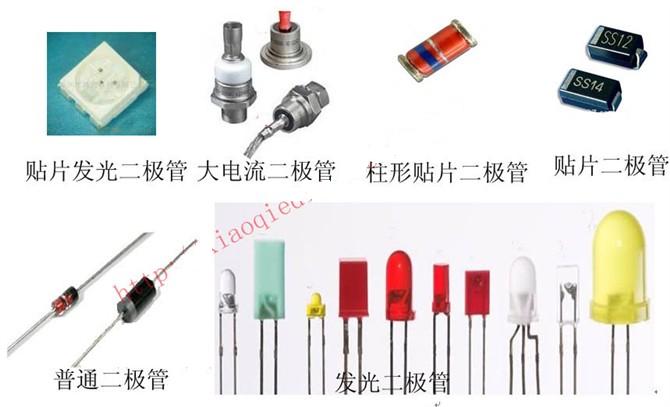

四: 各种二极管图片







关键词: 二极管     Diode     实物图     特性曲线

工程师
2020-07-02 22:10:30     打赏
2楼

楼主,可以增加个激光二极管吧!


工程师
2020-07-02 22:17:34     打赏
3楼

现在二极管的热点好像是:

碳化硅二极管,其动态特性是标准硅二极管的四倍,而正向电压(VF)比其低15%。


工程师
2020-07-02 22:23:21     打赏
4楼

几个电路符号,挺像的


高工
2020-07-02 23:34:15     打赏
5楼

总结的很详细嘛


工程师
2020-07-02 23:40:15     打赏
6楼

感谢分享


工程师
2020-07-06 22:50:09     打赏
7楼

看懂了
