iMX6UL引脚功能复用表使用说明

琳子吆
助工
2021-02-26 11:15:14     打赏
由于每颗CPU的引脚数量有限，但为了满足更多的使用场景，CPU厂家在设计时采用了引脚功能复用技术，即同一引脚在不同使用场景时可以用作不同的功能。我们公司也为了方便客户使用，在一些产品资料里也会整理一个《功能复用表格》来客户根据自己的不同需求进行功能设计。NXP Cortex-A7 i.MX6UltraLite 的外设资源非常丰富。为了提供芯片的性价比，CPU厂家引入了IOMUX的架构，简单说就是引脚存在复用，以上说的这些接口，只用了大约114个引脚，每个引脚最大可以有9种功能（具体可查看我们提供的《功能复用表格》），每个功能有可以出现在不同的引脚上面。接下来我们就以FETMX6UL-C核心板为例，给大家来讲解一下如何利用这个表格来配置自己的功能方案。

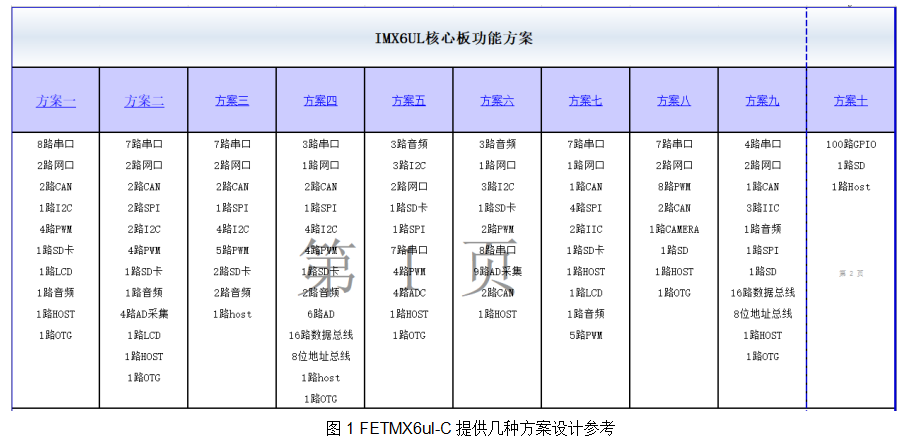

用户资料里会有核心板全功能引脚的方案表，提供几种常用的方案。如图1。

客户可以根据自己方案选择一种与自己最接近的方案，然后找到对应方案具体的复用方式，以此为基础进行功能配置，如图2表中每一列代表一种方案，每一行代表某一引脚可以复用的所有功能列表。列之间可以自由组合出不同的方案，但每一行同时只能作为一种功能。下面，进一步说明表格的使用方法。


如图3，第一列为连接器接口号，第二列为CPU球号，第三列为所选方案功能（图中为方案一），第五至第十三列为功能配置方案。以核心板连接器L7和L5引脚为例：开发板默认功能为UART4的发送信号（UART4_TX，即Alt0）和UART4的接收信号（UART4_RX，即Alt0）。因为方案一默认有8路串口，1路I2C。如果在实际使用中我们不需要这么多串口反而需要两路I2C的话，那我们可以将这两个引脚通过软件来配置成I2C1的时钟信号（I2C1_SCL，即Alt2）和I2C1的数据信号（I2C1_SDA，即Alt2）。同理，如果是需要8路串口，2路I2C和1路百兆网口的情况（方案一默认来路百兆网口），可以将核心板连接器L12和L10两个引脚复用成I2C3的时钟信号（I2C3_SCL，即Alt3）和I2C3的数据信号（I2C3_SDA，即Alt3），如图4。


图3 参考说明二


客户可以根据自己的实际情况，参考本表格来复用出多种功能方案。对于其他平台的使用思路与6ul基本相同。如果表格中信息无法满足客户的需求，还可以使用飞凌公司不同的扩展模块进行外扩（如USB转4串口模块等），或者与我们的销售人员联系。

详情请进入原文链接：https://www.forlinx.com/article_view_650.html


回复
收藏
0



关键词： 飞凌嵌入式

zwei9
专家
2021-02-27 11:16:20     打赏
2楼

谢谢分享


评论
Dummer3
工程师
2021-03-01 23:43:12     打赏
3楼

说明说的非常好
