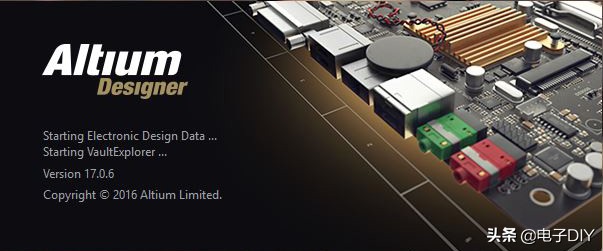

设计电路图的软件有Candence、Protel DXP、Altium Designer等，但是最实用的还是AD软件，简单易上手。

使用AD设计PCB板大致分为三个步骤：

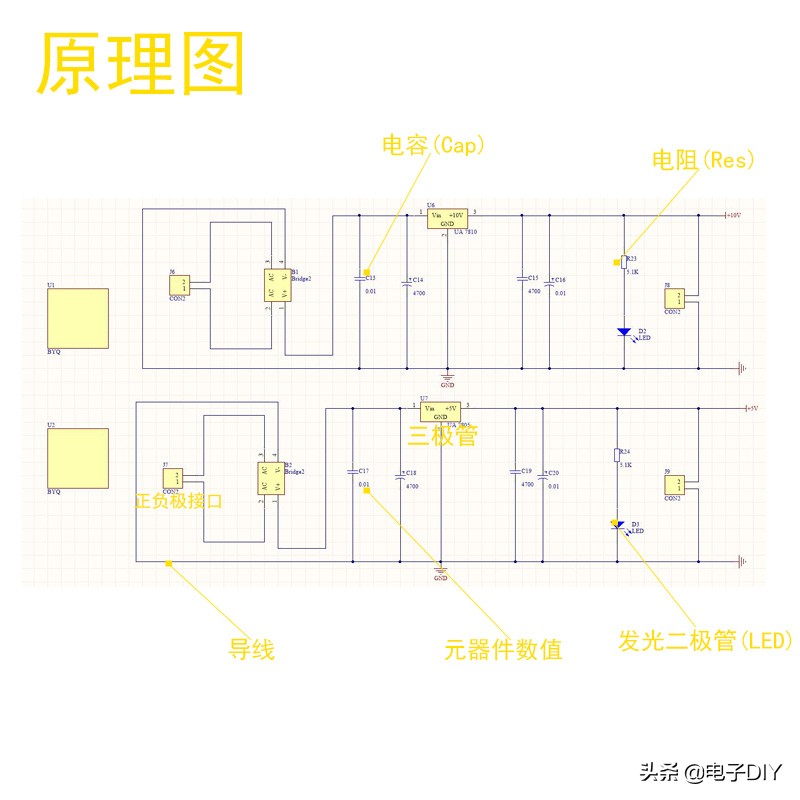

1.原理图绘制

常见的元器件原理图库都会自带，但是一些特殊的元器件需要自己画，比如特殊芯片、晶体管、数码管等；找出所需的元器件，然后排列得当之后，按照要实现的电路功能连线；画好原理图后，可生成BOM表。

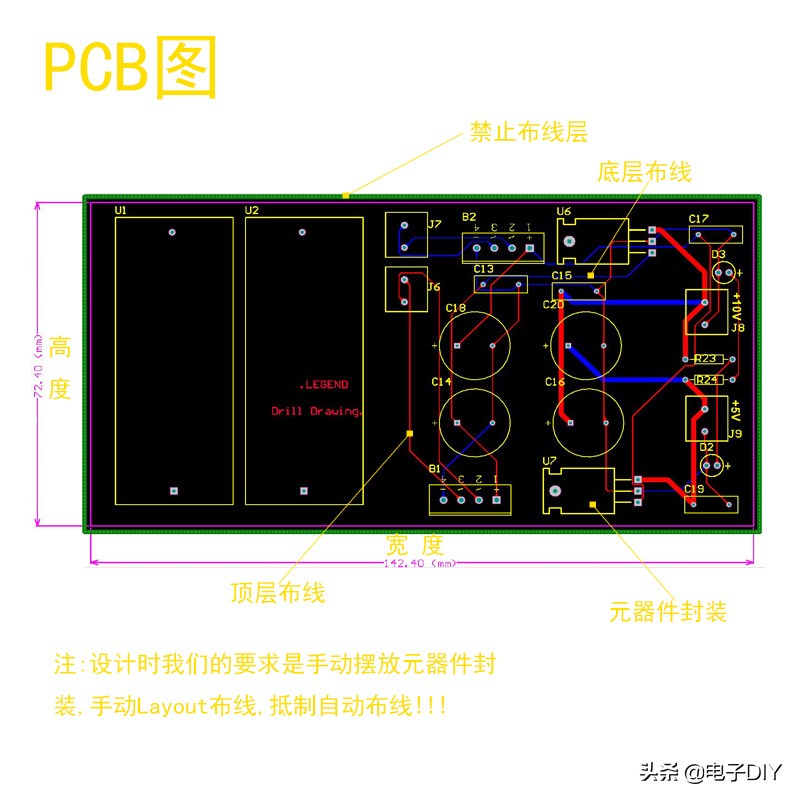

2.PCB板设计

画PCB板，可设计单面板、双层板和多层板，然后生成元器件封装电路图，接着需要画元器件封装库；布局连线。

布局简单 后续改正

3.Layout布线

前面两大步完成后，最后就是布线。布线完成之后可以查看3D效果图。如果要制成PCB板的话，需要打样制板，导出BOM表，焊接相对应的元器件，实现线路功能。

讲解比较简单，后续慢慢详细讲解，记得关注哟！
