这是 一个实现音调变换的电子门铃电路，它主要通过电容器C1的充、放电作用来改变振荡器的振荡频率来实现的。

原理简介

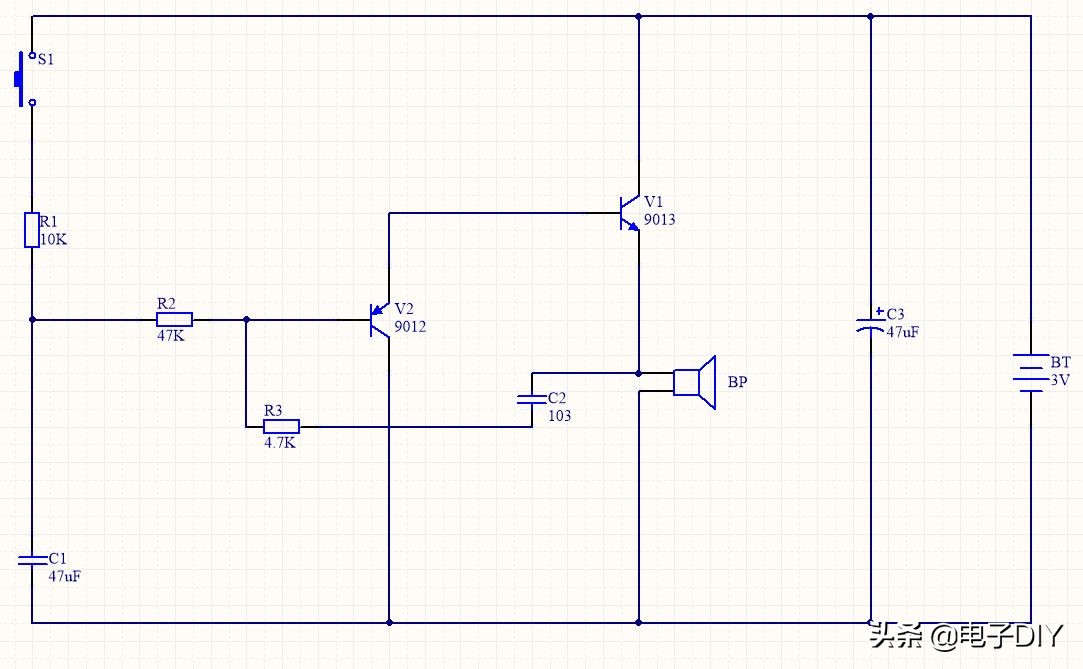

三极管V1与V2组成互补型自激多谐音频振荡器，电阻R3、电容C2构成的正反馈网络使用电路起振。C1是起变调作用的充、放电电容。在门铃按钮S1未按下时，V1和v2均处于截止状态，电路不振荡，扬声器BP无声。当有客人来访按下S1时，电源通过R1向C1充电，使V1的基级电位逐渐上升，当电位上升到0.7V左右时，电路开始起振，扬声器BP开始发声。随着C1两端的电压不断升高，音调也随之发生变化。当C1两端电压达到1.5V左右时，音调则不再发生变化而趋向稳定。当松开按钮S1后，C1所存储的电荷将通过电阻R2向V1的****结放电，扬声器BP会继续发声，同时音调也会发声变化，此时声音将维持几秒钟时间，且音色也逐渐降低。当C1存储的电荷绝大部分放电后，电路即停止振荡，恢复原先的静止状态。

实验器材

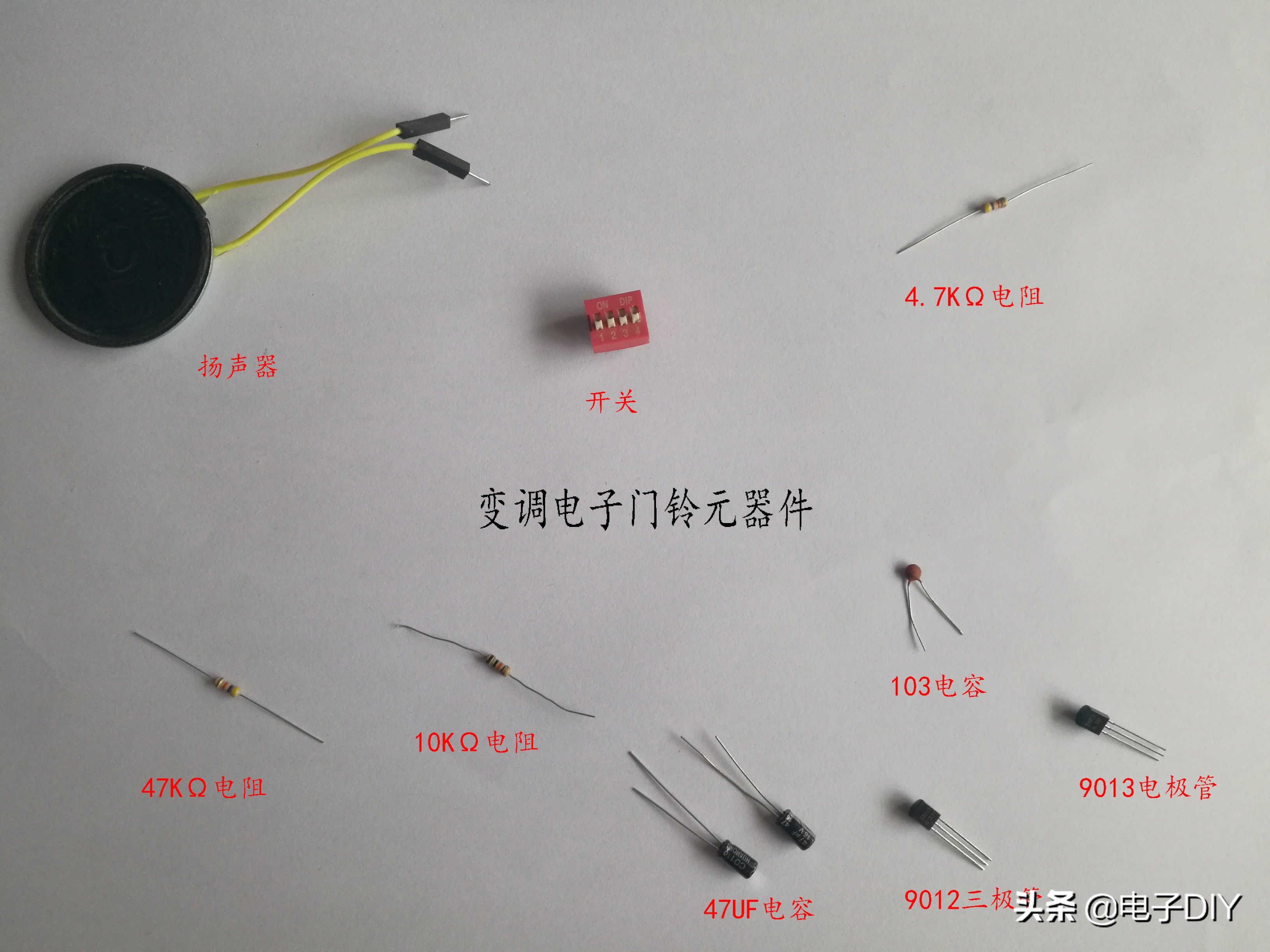

开关、电源、47UF电容*2、103电容*1、10KΩ电阻*1、47KΩ电阻*1、4.7KΩ电阻*1、9013三极管*1、9012三极管*1、扬声器*1、导线若干。

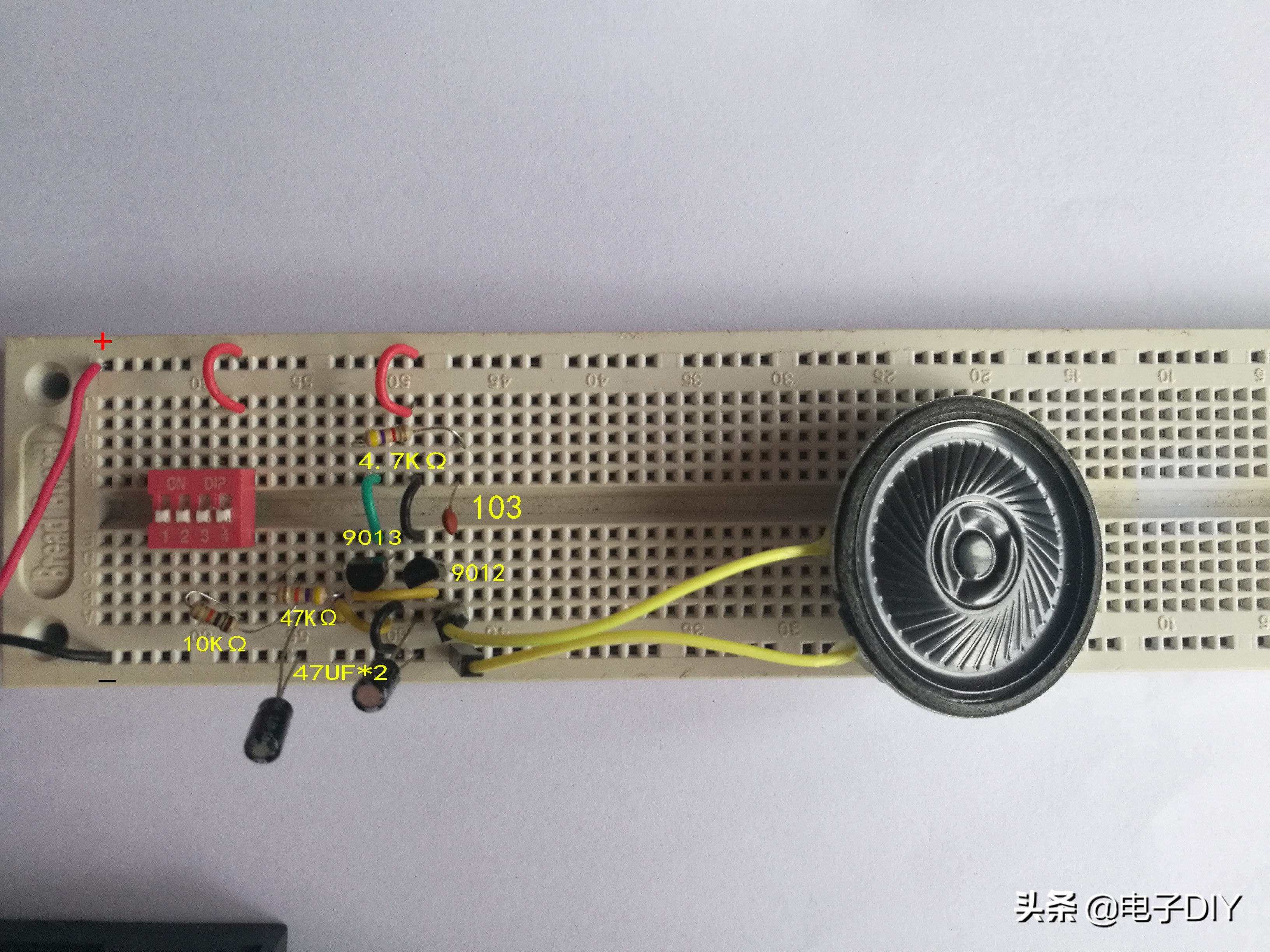

实验效果图
