原理简介:

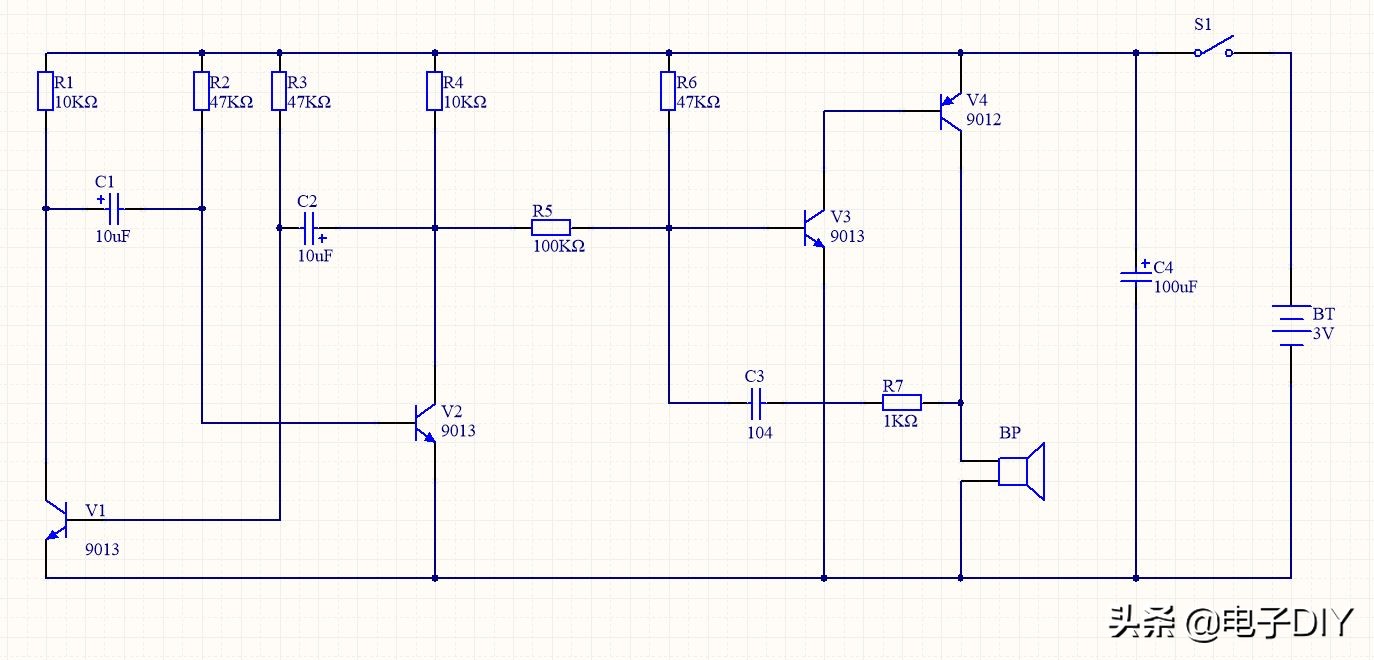

三极管V1、V2及外围元件等组成无稳态自激多谐振荡器，V3、V4则构成互补型音频振荡器，当按下S1时，两个振荡器同时通电工作，V1与V2就交替导通与截止，由于R4阻值较小，相当于把电阻R5的左端交替接到电源的正极与负极端。当V2截止时，V3的基级偏置电阻为R6和R4跟R5的并联值，它和电容C3的时间常数较小，所以由V3、V4构成的音频振荡器振荡频率较高，扬声器BP的发声音调也随之较高；当V2导通时，V3的上偏置电阻为R6，这时R5充当V3的下偏置电阻，此时音频振荡器的振荡频率较低，扬声器BP发出的声音调随之较低。当V2间隔导通与截止时，扬声器BP就会发出“叮咚、叮咚”双音声。C4是并联在电源两端的退耦电容，防止电路通过电池回路产生反馈，提高电路的稳定性。

装配提示:

更改R5和R6的阻值，可以分别调整“叮咚”双音的音调；同时增减R2与R3的阻值则可以调整双音的转换频率。

原理简介：

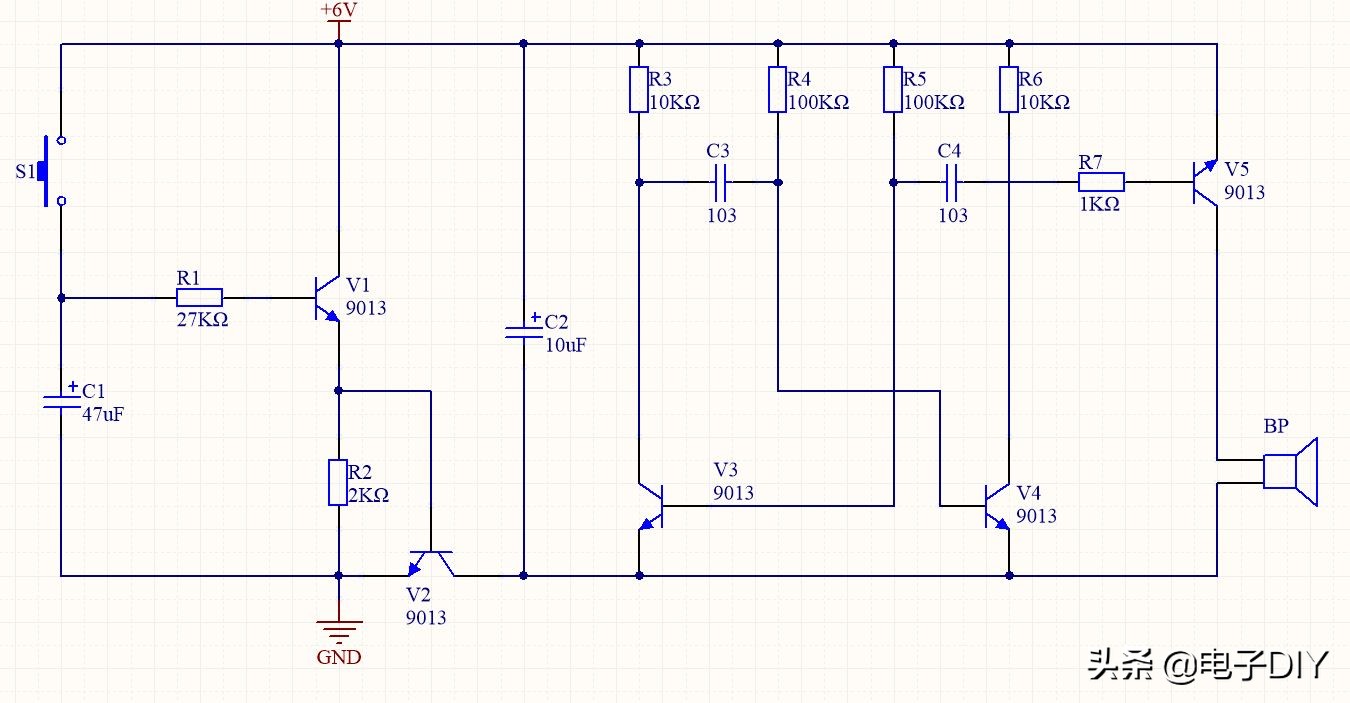

三极管V1、V2构成一个延迟开关电路，当开关S1被按下时，电源S1向电容C1充电，由于充电时间常数较小，C1两端很快就充到电源电压。V1通过R1、S1获得偏流，其****极电流在电阻R2两端产生压降，当压降大于0.7V时，V2即开始导通，同时V3、V4组成的对称型无稳态自激多谐音频振荡器得电开始工作，V4集电极输出方波音频信号，经R7加至功率放大管V5的基极，经V5进行功率放大后推动扬声器BP发声。当松开S1后，C1存储的电荷就通过R1向基极放电，使V1、V2继续维持导通状态，V3、V4振荡器仍能维持振荡，所以响声仍能继续。C1电荷基本放完时，V1、V2恢复截止，振荡器停止振荡，门铃恢复到原来的静止状态。

装配提示：

电路延迟时间由C1的容量和R1的阻值决定，取值越大延迟时间越长，同时更改R4、R5的阻值，或同时更改C3、C4的电容值，可以调节振荡器的振荡频率，即改变门铃发声的音调高低。平时电路处于静止状态，V1~V5均处于截止状态，扬声器BP无声，电路基本不耗电。

原理简介：

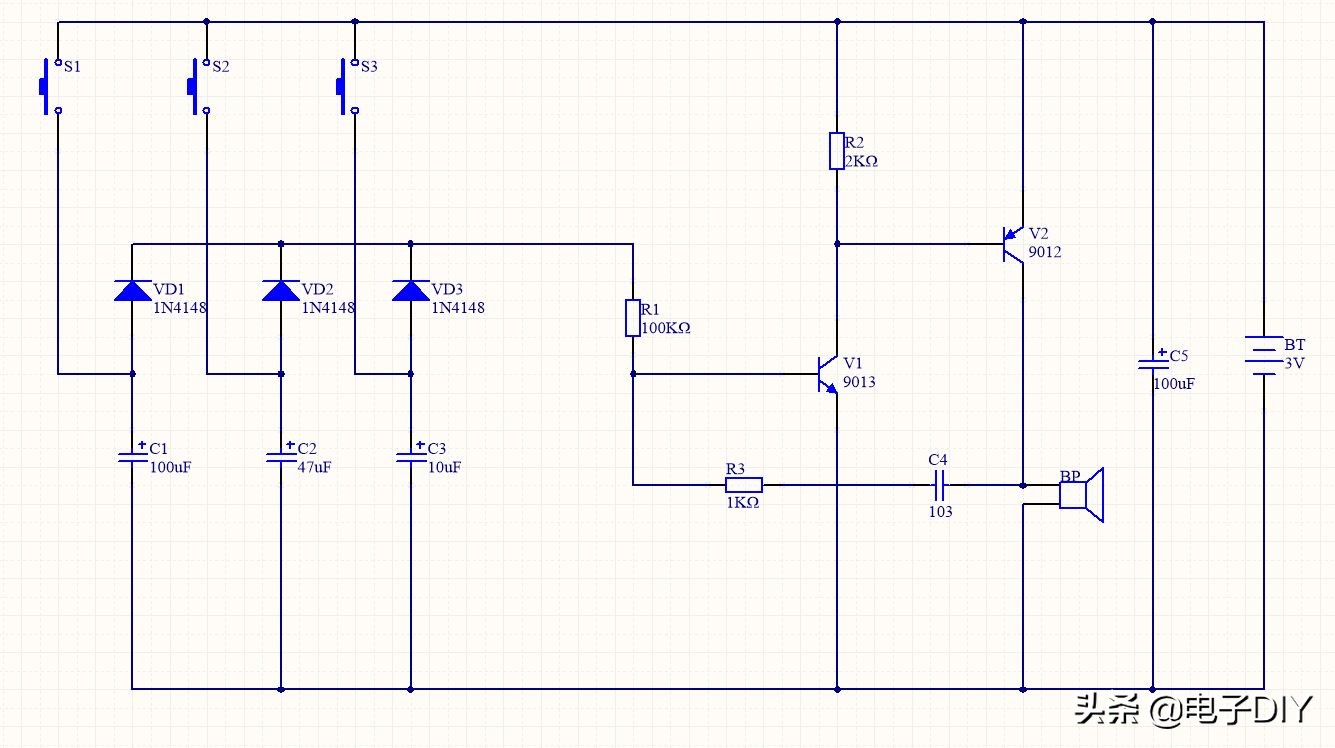

当S1按下时，电源正极经过S1加到电容C1上，C1被充电，S1断开后，C1通过二极管D1和电阻R1向V1基极放电，使得V1、V2相继导通，产生互补振荡，推动扬声器BP发声。随着C1放电，电荷不断减少，V1基极的电位不断下降，振荡条件也随之改变，从而改变了音调，直至C1放电基本完毕后，振荡电路也停止工作，扬声器BP不在发声，完成一次工作过程。当S2、S3被分别按下时，工作过程与上述基本一样，只是由于C2、C3容量与C1不同，故每路的振荡维持的时间长短不同，C3容量最小，该路的振荡时间最短。由此可以判断是哪个按键被按下。如果将S1、S2、S3分别安装在不同的门，主人就可以通过门铃的响声长短判断出是哪个门外有客人来访。也可以将其中2个开关置于暗处，只有亲属知晓，这样，通过门铃发声长短，也能使主人分辨出来访的人是熟人还是生人。

装配提示：

改变R3的阻值，或者C4的容值，可以调整音频的振荡频率。可以根据使用场合和个人感觉加以调整。

有兴趣的小伙伴们可以自己去做下实验测试！！！
