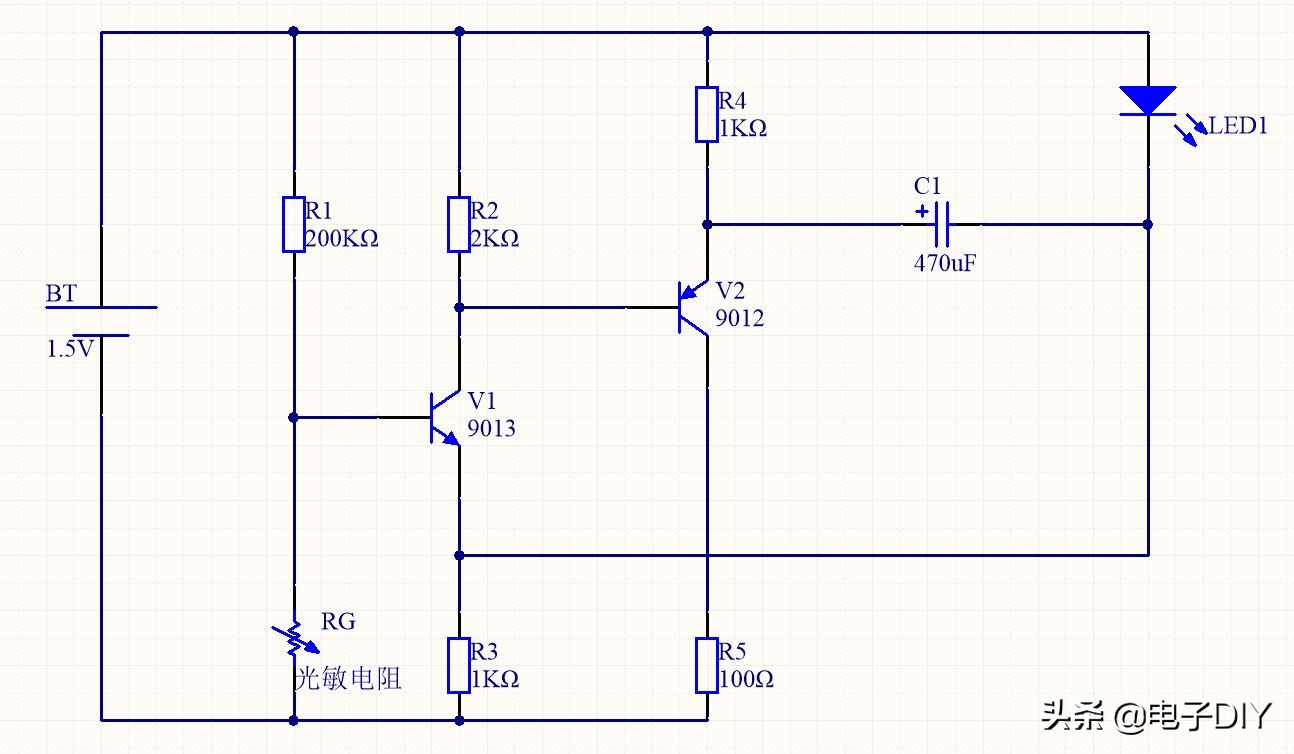

一般的LED发光二极管都需要1.5V以上的电压驱动才能点亮，其中红色的LED工作电压大约需要1.8V，绿色的LED需要的工作电压则更高一些，大约需要2.2V以上。这个案列是采用特殊接法的低电源电压的光控式LED闪烁灯，只要用一节5号电池就能驱动红色LED闪光。电路图如图所示。

原理简介

图中三极管V1、V2组成互补型超低频率振荡器，振荡依靠电容C1的正反馈来完成。在白天的时候，光敏电阻器RG受光照射，其电阻值较小，V1基极电位较低，所以V1处于截止状态，振荡器停止振荡，发光二极管LED1不发光。在晚上的时候，RG没有光照射，电阻值变大，V1基极电位升高，当升到0.7V左右时，振荡器开始振荡，V2处于导通和截止的交替状态。当V2截止时，电源通过R4、R3向电容C1充电，使C1获得“左正右负”的电压，其电压值接近电源电压1.5V。当V2导通时，电容C1存储的电荷就通过V2的****极、集电极间和电源叠加向发光管LED1放电，因此LED1可获得接近3V的电压而发光。当V2不断通过导通与截止时，LED1就随之闪闪发光。

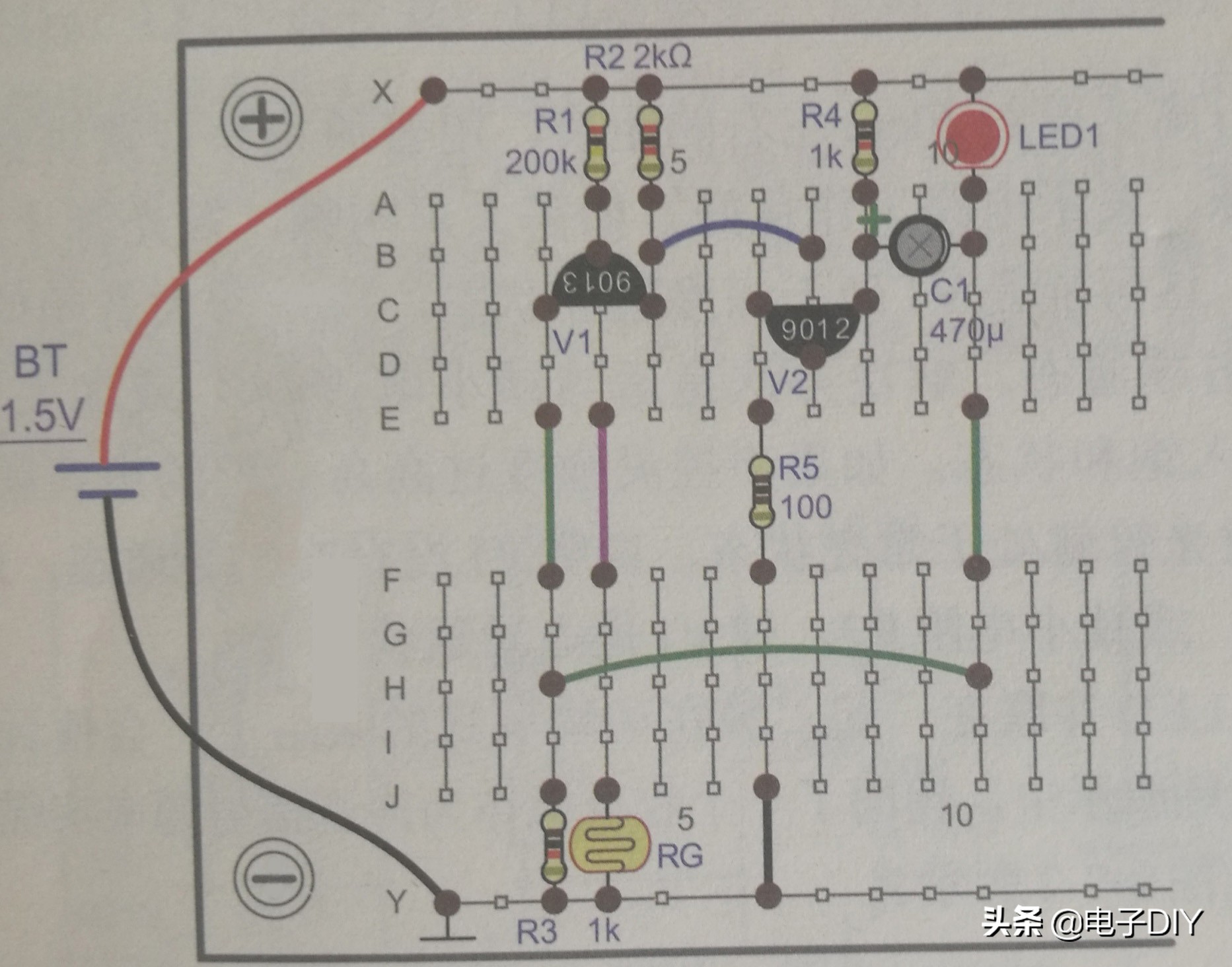

实验装配图

本电路可用于各种儿童玩具或工艺小摆设，实现只用单节电池就可以驱动LED工作的目的。
