声控LED闪烁灯

工程师
2021-09-15 23:56:37     打赏

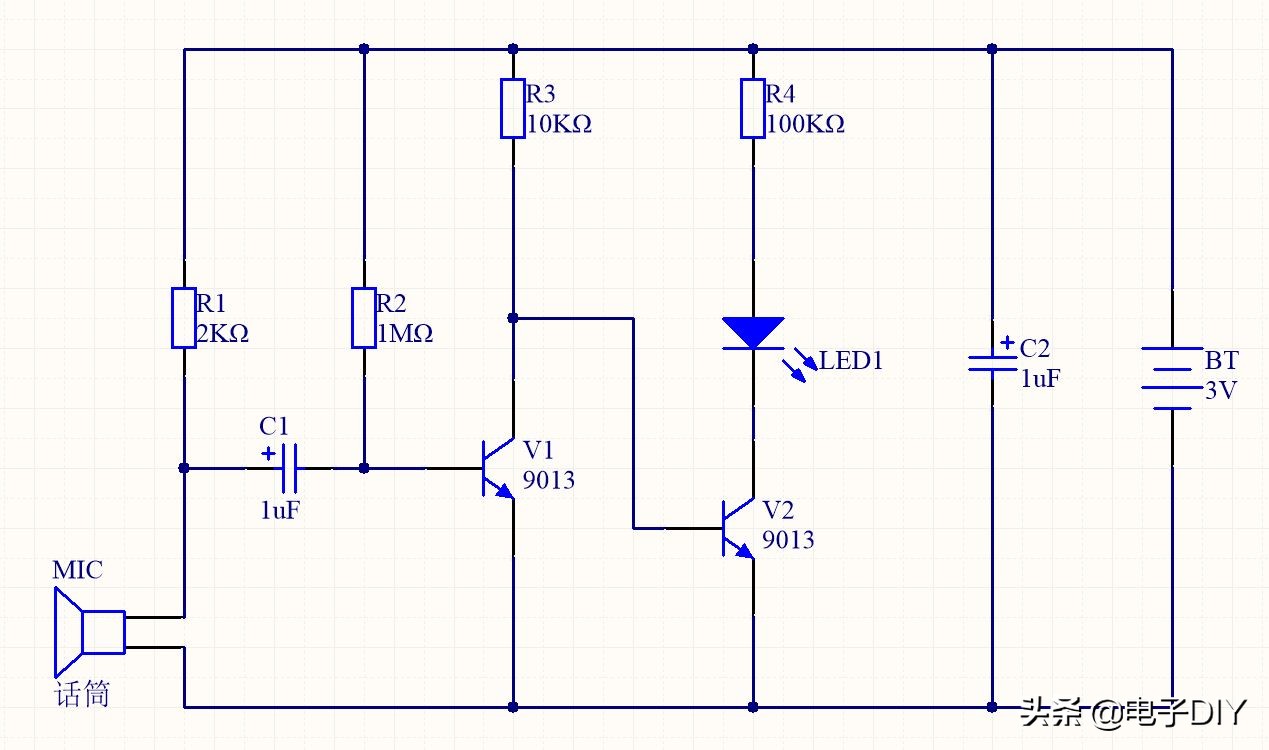

这里介绍一个通过声音控制LED闪光的简单电路,将它挂在室内音响或电视机的扬声器附近,LED会随喇叭播放的音色声而闪闪发光。电路图如下。

声控LED闪烁灯

这个电路是由话筒拾音器、三极管放大器和发光二极管等组成。拾音器由驻极话筒MIC担任,R1是它的供电偏置电阻,它拾取室内环境声音信号后,即转换为相应的电信号,经电容C1送至三极管V1的基级放大。V1、V2组成两极直接耦合式放大器,驱动LED发光。这个电路比较简单。选取合适的R2与R3,当无声音信号时,V1刚好处于导通状态,V1集电极,也就是V2的基极为低电平,所以V2截止,发光管LED1不发光。当MIC拾取声音信号后,就有音频信号注入V1的基极,其信号负半周就使V1退出饱和区,其集电极即V2的基极电位升高,V2导通,LED1点亮发光。当输入信号较弱时,不足以使V1退出饱和区,LED1扔保持熄灭状态。当有较强信号时,发光管才点亮发光,所以LED1就能随环境音乐起伏而闪烁发光。

声控LED闪烁灯

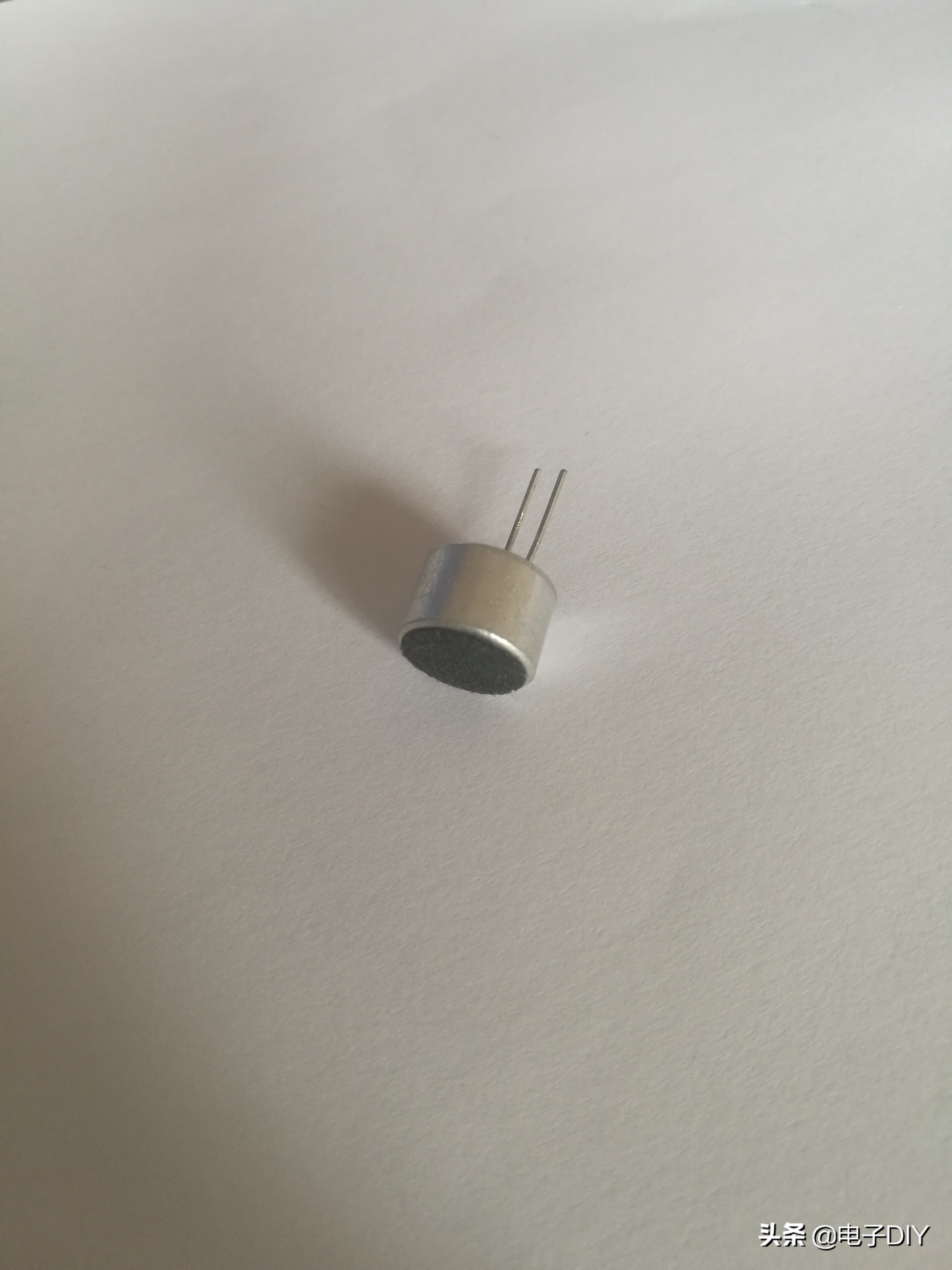

驻极话筒∅=10mm

调试时口离话筒约20cm左右的距离,用普通大小音量讲话,LED1应会随讲话声而闪烁,表示电路工作良好。如需大声叫喊,发光管才闪烁,说明声控灵敏度太低,这可能是V1处于深度饱和状态,故需较大音频信号输入V1基极才能使它退出导通状态。解决办法是适当减小电阻R3或加大电阻R2的阻值,使V1刚好进入饱和状态;如果声控灵敏度过高,很小的声音就能使发光管闪烁,甚至无声,发光管就处于常亮状态,说明V1没有进入导通状态,此时可适当加大电阻R3或减小电阻R2的阻值,使V1进入导通状态。

如将两只LED并联在一起,装在动物玩具的眼睛上,会使玩具十分有趣 。有兴趣的朋友可以试一试!!!
