简介：

与光控开关电路相比，本例电路具有延时功能的光控开关。这个电路增加了电容C1用于延时控制，其余电路部分工作原理与光控开关电路相似。电路图发生改变，其实现的功能就会改变，所以活学活用，才能走得更远。电路如下。

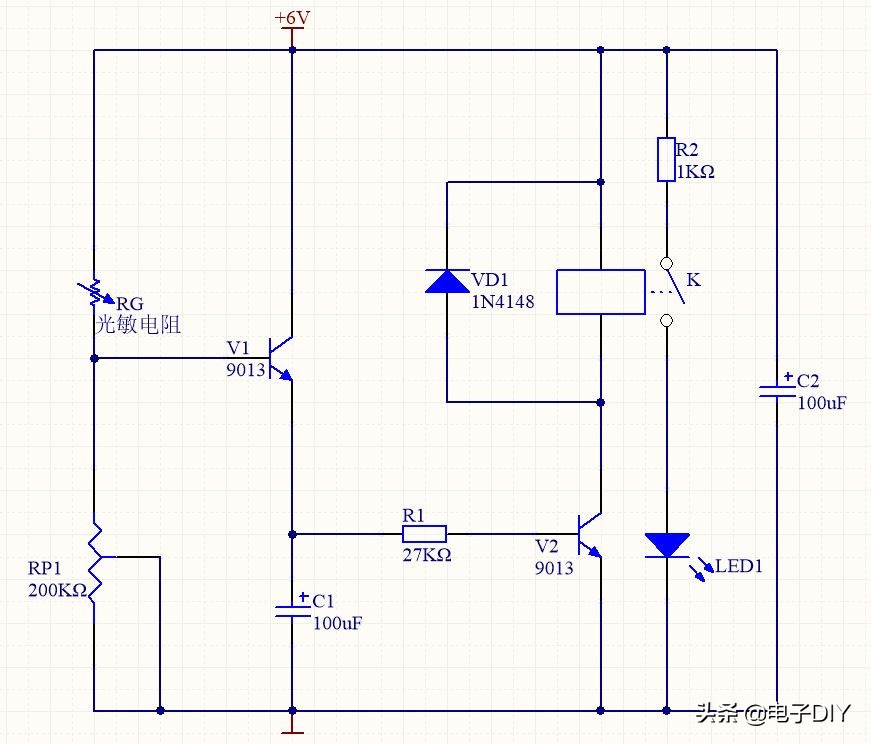

原理图

原理分析：

平时RG没有受到光照时呈现高电阻，V1、V2均截止，继电器K没有动作，当用手电筒等光源照射光敏电阻时，RG呈现低电阻，V1导通，其等效电阻很小，故电容C1迅速充满电荷，与此同时V2也导通，K吸合，其常开触点闭合，可使被控设备得电工作。

当RG的光照停止时，V1截止，但由于C1上存储的电荷可以通过R1继续向V2****结放电，仍能维持V2导通，故K仍处于吸合状态。随着C1上的电荷逐步减少，当不足以维持V2导通时，则V2截止，K释放断开，被控设备停止工作。

提示：

R1和C1的值决定延时 时间的长短，取值越大延时时间越长，同时，V2的放大倍数也对延时时间有较大影响，而且C1的漏电电流越小延时时间也将越长。
