一、简要介绍与问题引出

s7-1200是西门子公司2009年推出的一款比较新的小型PLC，在现阶段仍然大量使用。本文介绍 通过以太网可以实现 S7-1200 与 S7-200 连接通信。S7-200 可以使用 模块（CP243-1或 CP 243-1 IT）连接到以太网上，该模块提供 S7 通信的功能，既可作为客户机，也可以作为服务器，可以同时与最多 8 个 S7 通信伙伴进行通信；S7-1200 集成以太接口，提供 S7 通信的功能，只能作为服务器，可以同时建立 3 个通信连接。 下面会用一个实例来描述 S7-200 如何与 S7-1200 建立通信连接。

实例网络拓扑图

2、硬件需求与软件需求

实现两者之间的通讯需要以下硬件与软件支持，在硬件方面需要的有：

（1） 、S7-1214C AC/DC/RLY

（2）、 CPU 224 XP CN DC/DC/DC

（3）、 CP243-1 IT

（4）、SCALANCE X204-2

（5）、PG/PC(使用编程电缆)

软件需求 需要有： S7-1200 编程软件 STEP 7 Basic V10.5 • S7-200 编程软件 STEP 7 –MicroWIN V4.0 SP6

3、组态与编程

第一步是设置 S7-1200 配置 ，我们使用 STEP 7 Basic 创建项目"comS7200"。添加 S7-1200 设备 CPU1214C，设置 IP 地址为 192.168.0.18;

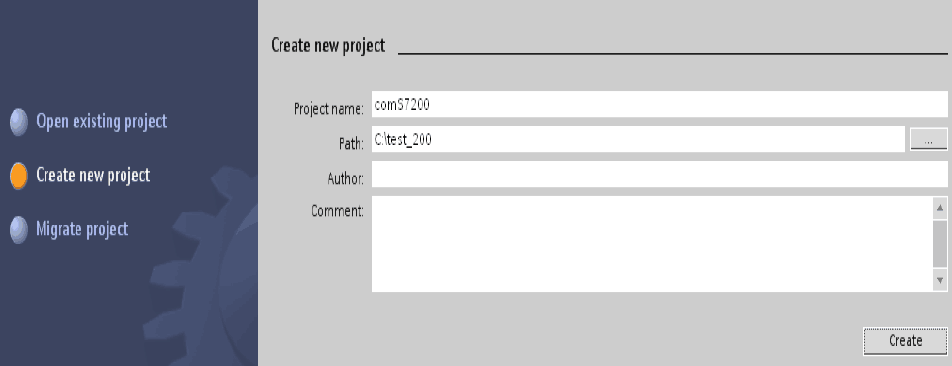

创建项目

添加 PLC 设备

第二步是 S7-1200 PLC 编程 • 在 Program blocks 下，添加程序块（DB1,DB2,DB3）,其中 DB1 和 DB3 为符号，DB（选择 Symbolic access only）,DB3 为绝对地址 DB(不选择 Symbolicaccess only) , S7 通信只支持绝对地址 DB 寻址通信；

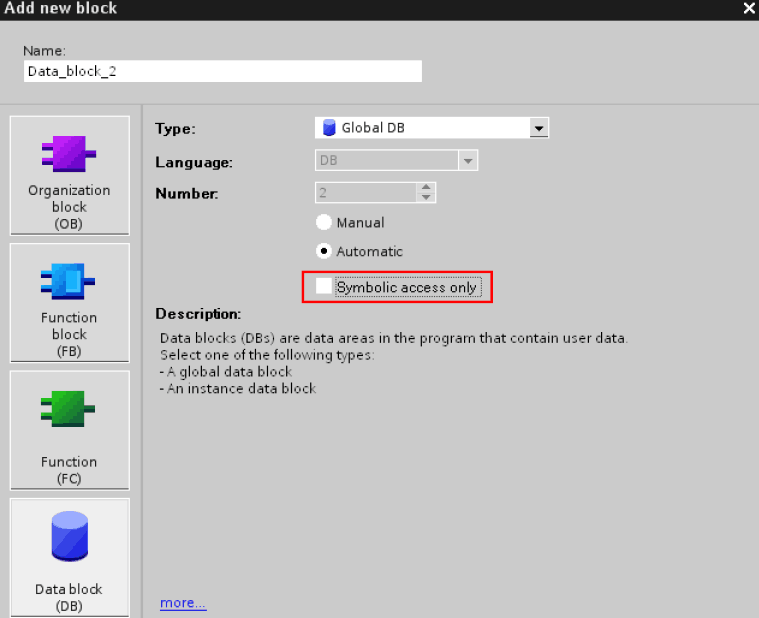

创建绝对地址 DB2

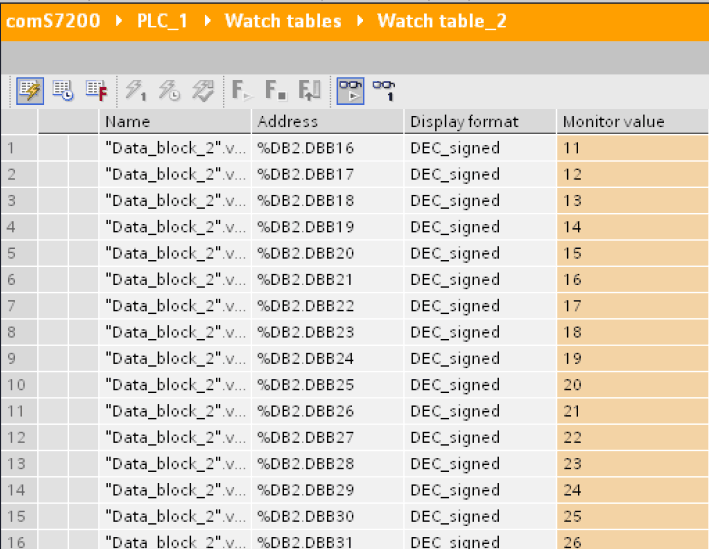

然后 打开全局 DB2，输入 2 个数组类型数据，每个数组有 16 个元素；创建两个 Watch table(Watch table_1, Watch table_2) 用来观察 DB2 的实时状态； • 将程序下载到 PLC CPU1214C 中。

在 DB2 中添加数据

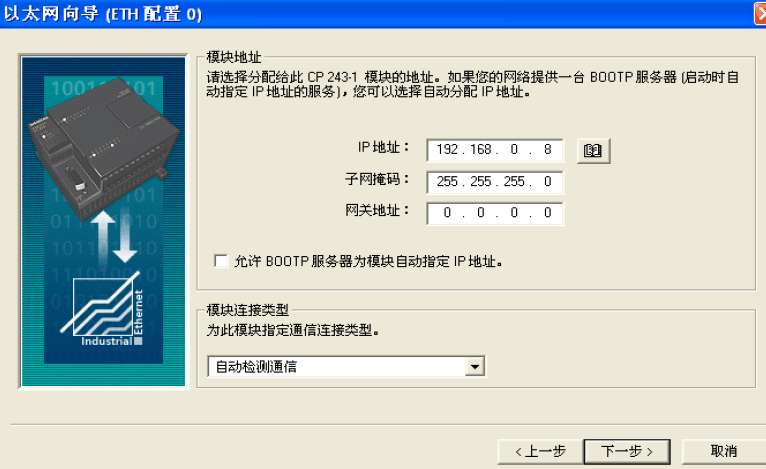

再在S7-200 配置 使用 STEP 7-MicroWIN 中以太网向导将 CP243-1 IT 配置为 S7 客户端。 通过菜单打开以太网向导工具；设置模块位置，可以使用"读取模块"来自动识别；IT 的 IP 地址 192.168.0.8 和子网掩码 255.255.255.0;设置模块的连接数1 ，最多只能设置8个，也就是说S7-200可同时与最多 8 个 S7 通讯伙伴进行通讯。

以太网向导

第三步是建立客户端连接 Connection_1，设置服务器传输层服务接入点 TSAP 03.01和服务器IP地址 192.168.0.18 , TSAP 由 2 个字节组成。第一个字节为连接资源。第二个字节为通讯模板的机架号和插槽号； 创建读取数据传输 PeerMessage_1， 读取服务器 16 字节 DB2.DBB0~DB2.DBB15 到 VB0~VB15; 创建读取数据传输 PeerMessage_2， 将 16 字节 VB16~VB31 写入服务器DB2.DBB16~ DB2.DBB31 ; S7-200 PLC 编程 • 在 STEP 7-MicroWIN 中主程序中，调用子程序 ETH0_CTRL;其中CP_Ready 为CP 243-1 IT 的状态（0 未准备就绪，1 准备就绪），CH_Ready 为每个通道或 IT 服务的状态（0通道 ，值为256）：Error 为出错或报文代码。

配置数据传输

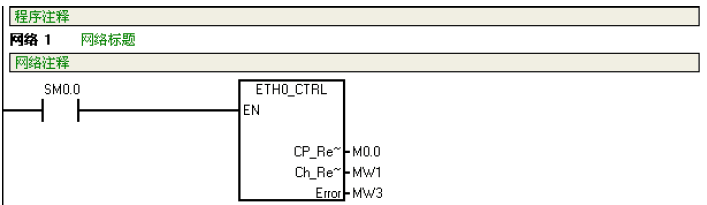

调用程序

第四步程序建立后，需通过PPI连接 将程序块和数据块下载到S7-200 CPU中； 这样以后就可以通过以太网接口进行下载，将PG/PC接口设为TCP/IP连接； • 在 STEP 7-MicroWIN 中主程序中，调用子程序 ETH0_XFR 读取服务器数据,指定相应的连接通道和数据，在 STEP 7-MicroWIN 中主程序中，调用子程序 ETH0_XFR 写入服务器数据,指定相应的连接通道和数据;

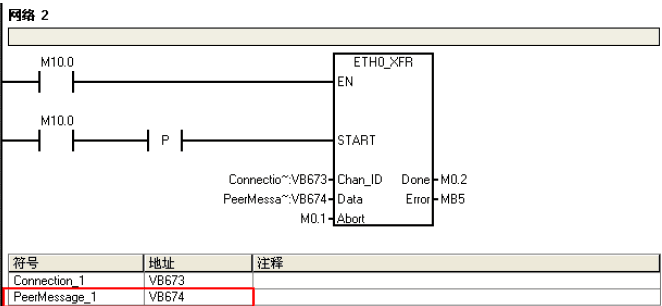

调用读取服务器

第五步 将程序下载到 S7-200 CPU 中；检测 S7-1200 与 S7-200 PLC 通信结果 • 从 S7-200 程序中可知，在 M10.0 从 0 变为 1 时，读取 S7-1200 的数据DB2.DBB0~DB2.DBB15 到 VB0~VB15 中；从 S7-200 程序中可知，在 M11.0 从 0 变为 1 时，将 S7-200 的数据 VB16~VB31 写入 S7-1200 的 DB2.DBB16~DB2.DBB31 中。

S7-1200 的 DB2.DBB16~DB2.DBB31

四、总结

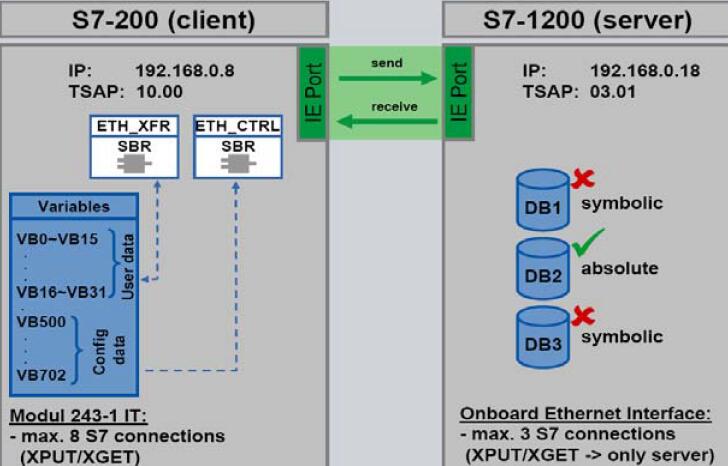

S7 1200 与 S7-200 通过 S7 通信的基本原理如下图所示：

注意： CP 243-1 IT 可支持一个或多个远程通讯伙伴的最多 8 个 S7 通讯通道到客户机（最多212 字节）或服务器。CP 243-1 IT 可以根据客户机/服务器原理在每个通道运行。每个通道，每次只能接收、处理或响应（主动响应或被动响应）一个请求。只有在发送响应后，CP 243-1 IT 通讯处理器才能接受其它请求。

以上就是介绍如何实现西门子s7-1200与s7-200的通讯的一种方法，仅供参考！
