一、制作功能说明

随着声音或者音乐的响起，LED灯会随着声音或者音乐的节奏闪动起来。焊接完成后经过简单调试就能成功，能够让你体会到音乐与灯光的完美结合。

LED背景灯

二、电路原理

声控LED旋律灯电路由电源电路、话筒放大电路、LED发光指示地那路组成。电源由直流4.5V电源供电接入正负接线柱上。电解电容C1是47微法为滤波电路提供滤波作用。MIC是将声音转化为电信号，经C2耦合到Q1进行放大，放大后的信号送到Q2基极，由Q2驱动8个LED发光，如果生音越大，LED亮度就越高。

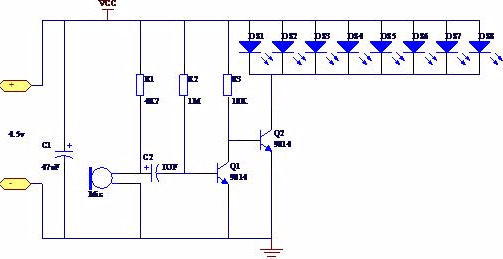

电路原理图

三、安装焊接注意事项

驻极体话筒MIC有正负之分，与铝壳相连的一端为负端；电源极性注意正负，不能接反。电源一般用4.5v-5.5v的电源即可。

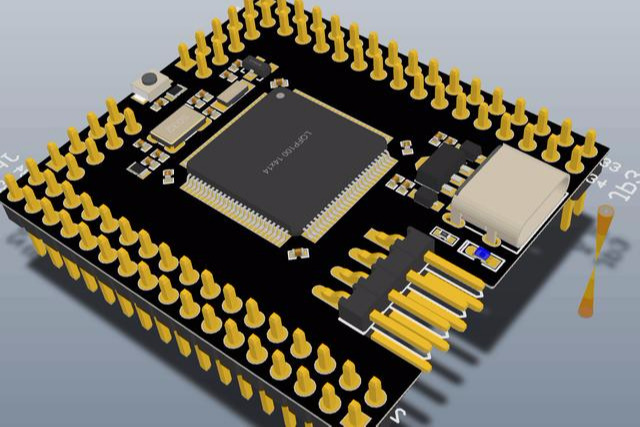

立体仿真PCB板

四、电子元件明细表

电阻4.7K 1个

电阻10K 1个

电阻1M 1个

电解电容1uF 1个

电解电容47uF 1个

LED ф3mm红色、绿色、黄色 8个

三极管9014 2个

驻极体话筒MIC 1个

PCB电路万能板 1块

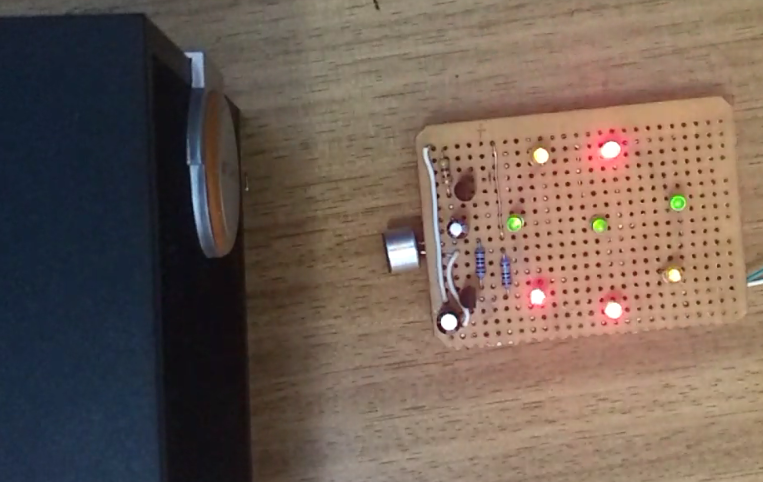

制作效果

随着声音或者音乐的响起，LED灯会随着声音或者音乐的节奏闪动起来！非常炫酷、好玩！！
