     功率分配器（简称功分器）是射频和微波电路系统中的基本电路。它是一种多端口网络，将输入信号功率分为相等或不等功率输出。广泛应用于控制阵列雷达、多通道中继通信机等射频微波系统。主要技术参数包括功率损耗（包括插入损耗、分布损耗和反射损耗）、每个端口的电压驻波比、配电端口之间的隔离度、幅度平衡、相位平衡、功率容量和带宽等。 威尔金森功分器匹配支路的数量越多，可达到的工作频带越宽； 因此，多段阻抗变换器往往级联以拓宽工作频段，但相应的尺寸也会更大。损失也会增加，所以选择合适的分支数量是关键。

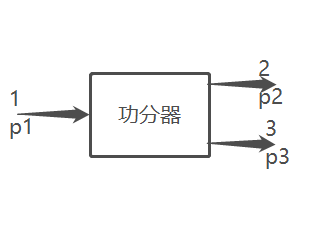

       功分器是一种微波无源器件，主要用于功率分配和合成。它主要是将一个输入信号按一定比例分成两个或多个信号输出。下图是一个常用的一分二功率分配器，端口1的输入信号功率为P1，端口2的输出功率为P2，端口3的输出功率为P3。在理想情况下，根据能量守恒定律，P1=P2+P3。如果上述功分器为等功分器，即P2=P3。那么就可以写出三个端口的功率之间的关系了。

       功分器的技术指标包括频率、功率、分布损耗、插入损耗、隔离度和每个端口的电压驻波比VSWR，即回波损耗。工作频率、功率容量、插入损耗和回波损耗是每个射频设备必须满足的技术指标。
