芯片烧录行业领导者-昂科技术近日发布最新的烧录软件更新及新增支持的芯片型号列表,其中昂科发布软件更新支持Infineon英飞凌的单芯片三相电机驱动器TLE9877的烧录已经被昂科的通用烧录平台AP8000所支持。

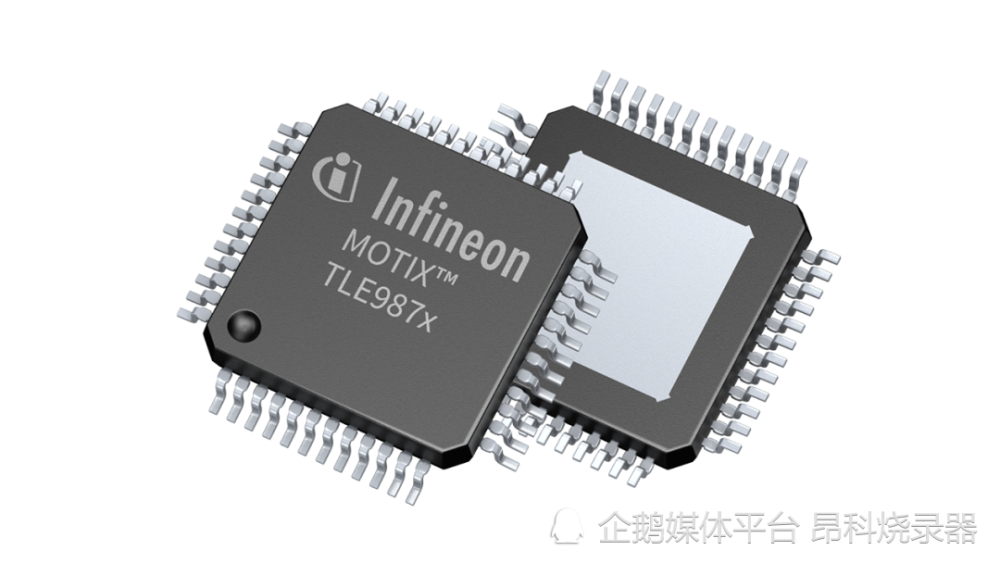

TLE9877是一款单芯片三相电机驱动器,集成了行业标准的ARM Cortex M3内核,可实现先进的电机控制算法,如场终止控制。它包括六个完全集成的NFET驱动器,经过优化,可通过六个外部电源NFET驱动三相电机,还包括一台电荷泵,可实现低电压操作、可编程电流以及电流斜率控制,从而优化EMC行为。其外设集包括电流传感器和逐次逼近型ADC,它与用于PWM控制和16位定时器的捕获单元和比较单元同步。还集成了LIN收发器,许多通用I/O可以实现与该器件的通信。它包括一个片上线性稳压器,用于为外部负载供电。它包括一个片上线性稳压器,用于为外部负载供电。
TLE9877是一款高度集成的通过汽车认证的设备,可为机电一体化BLDC电机驱动应用(如泵和风扇)提供成本和空间高效的解决方案。
昂科是英飞凌半导体芯片烧录全球合作伙伴,支持Infineon/Cypress全系列MCU和Flash、电源、传感器等产品的量产化烧录。
https://www.infineon.com/cms/en/tools/aurix-tools/Flash-Tools/acroview/
ic全自动烧录器厂家
特征
• 六个带有电荷泵的电流可编程驱动器,适用于N通道MOSFET
• 集成式LIN收发器,与LIN 2.2和SAEJ2602兼容
• 两个带有LIN支持的全双工串行接口(UART)
• 两个同步串行通道(SSC)
• 片上OSC和PLL,用于时钟生成
• 一个具有唤醒功能的高压监控输入
• 高速运算放大器,用于通过分流器检测电机电流
• 测量单位:
– 8位ADC模块,具有10个多路复用输入
– 10位ADC模块,具有8个多路复用输入,5个外部模拟输入
– 片上温度与电池电压测量装置
• 独立可编程窗口看门狗
• 5V/1.5V内部电源
• 外部电源(VDDEXT):5V+/-2%@20mA
• 省电模式:
– MCU减速模式
– 睡眠模式
– 停止模式
– 循环唤醒休眠模式
微控制器特点
• 32位ARM Cortex M3内核,时钟频率高达24Mhz
• 64千字节闪存,用于代码和数据
• 代码空间中有32千字节引导ROM内存(用于引导代码和IP存储)
• 6千字节RAM内存
• 哈佛结构
• Thumb-2指令集和硬件乘除单位
• 4x16位计时器
• 捕获/比较单元,用于具有2x16位定时器的PWM信号生成(CCU6)
一般特征
• 工作电压Vs=5.5至28V,最大额定值40V
• 扩展工作范围Vs=3.0至28V,MCU/Flash功能齐全
• ESD性能:
– 高达2kV/在所有引脚上处理
– 4kV@高压输入
– 6kV@LIN引脚
• 过压装置箝位(负载突降稳健性)高达40V
• 较宽的工作温度范围Tj:-40°C至150°C
应用
• 燃油泵
• HVAC鼓风机
• 发动机冷却风扇
• 水泵
• BLDC泵和风扇
• 由本地互连网络(LIN)或PWM控制的无传感器BLDC电机应用和基于传感器的BLDC电机应用
ic自动在线烧录机

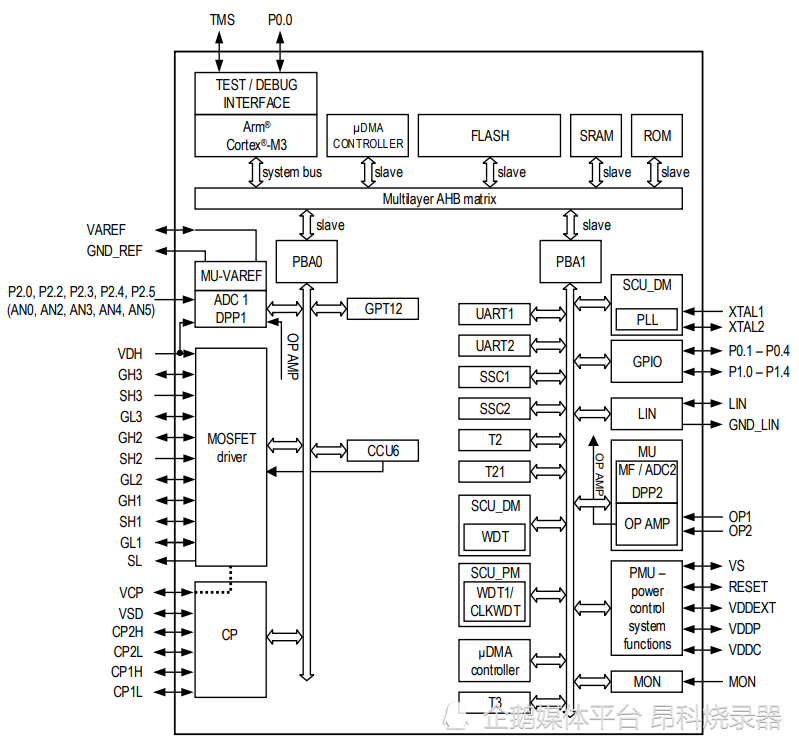

整体框图
昂科技术自主研发的AP8000万用型烧录器包含主机,底板,适配座三大部分。

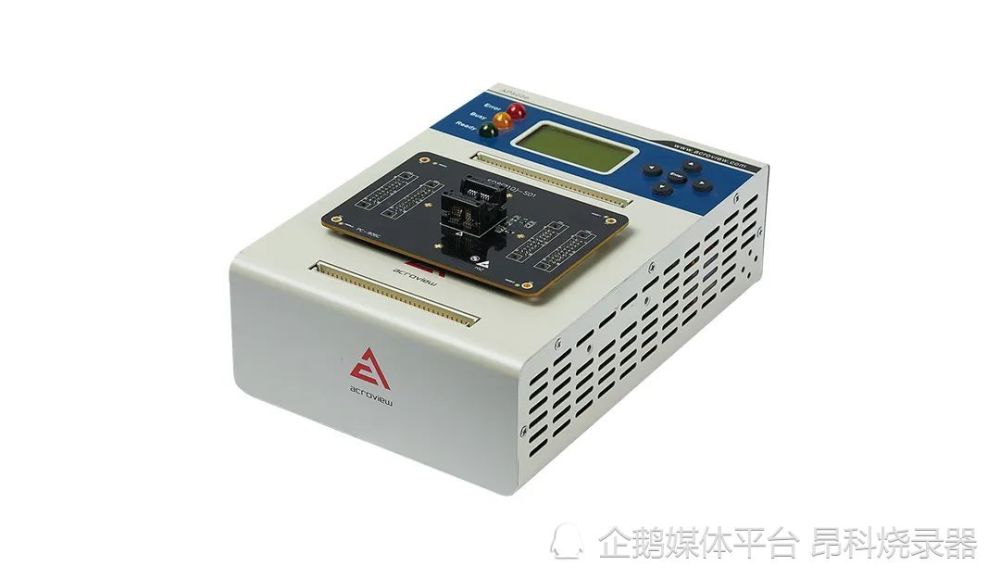

昂科AP8000通用烧录器
主机支持USB和NET连接,允许将多台编程器进行组网,达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理,以保障芯片和编程器安全。内嵌高速FPGA,极大地加速数据传输和处理。主机背部有SD卡槽,将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内,通过编程器上的按键可进行工程文件的选择,加载,执行烧录等命令,以达到脱离PC便可操作的目的,极大的降低了PC硬件配置成本,方便迅速地搭配工作环境。
AP8000通过底板加适配板的方式,让主机扩展性更强,目前已经支持了所有主流半导体厂家生产的器件,包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件类型有NAND, NOR, MCU, CPLD, FPGA, EMMC等,支持包括Intel Hex, Motorola S, Binary, POF等文件格式。
