OV7670 驱动设计

本篇实现基于叁芯智能科技的SANXIN -B01 FPGA开发板，以下为配套的教程，如有入手开发板，可以登录官方淘宝店购买，还有配套的学习视频。

叁芯智能科技 FPGA开发板，热销中！

SANXIN-B01 Verilog教程-郝旭帅团队电子版

FPGA课程汇总 | 叁芯智能FPGA课程概览

本系列的技术文档、源工程代码可以登录叁芯智能科技官方技术论坛下载。

论坛****：www.sxznfpga.com

OV7725和OV7670都是豪威系列摄像头，工作原理和接口类似。在此以OV7670为主来介绍。

OV7670是一个种图像传感器（摄像头），感光阵列为640x480（可以采集宽度为640，高度为480的图像）。

在摄像头的接口中，有3.3V和GND的电源接口，正确连接电源即可。

在一些摄像头中，pwdn管脚和rst管脚有时会直接省略掉。pwdn管脚为电源掉电模式管脚，低电平表示为正常模式，高电平表示掉电模式。使用时，将pwdn管脚置为低电平即可。rst管脚为复位管脚，低电平为复位状态，高电平为正常工作状态。使用时，可以拉低一段时间（10ms），然后一直拉高即可（拉高后的1ms之内，不能够进行其他操作）。

摄像头中，xclk为摄像头的主时钟信号，由FPGA提供，时钟速率选择24MHz即可。

在摄像头正常工作之前，还需要通过SCCB协议配置摄像头内部的多个寄存器，来达到我们想要的功能。SCCB协议与IIC协议几乎完全相同，直接应用即可。配置速率选择为100KHz。配置的寄存器较多，可以参考摄像头的手册。配置管脚为SCL和SDA。

在配置寄存器结束后，摄像头有一段的适应时间，该时间为15帧图像。

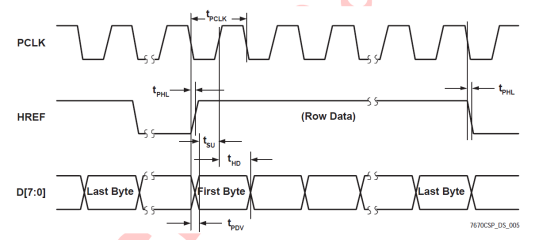

在图像可以正常输出时，摄像头按照以下时序进行输出。

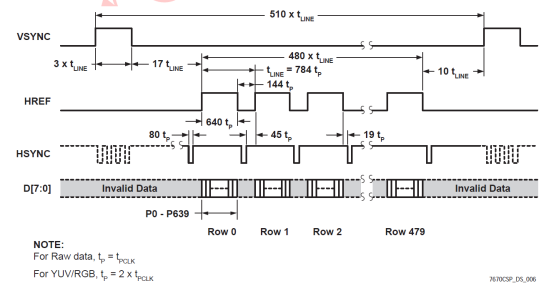

输出时，VSYNC为帧同步脉冲，HREF为行数据有效标志，D为摄像头输出像素点信号。

pclk为摄像头输出像素点数据的时钟，FPGA在pclk的上升沿沿采样即可。

当选择摄像头输出像素点模式为RGB565时，输出两个数据为一个像素点数据，格式为上图所示。

摄像头通过开发板上的18pin的弯头插针与开发板相连接。

具体的设计参考图像显示系统设计所对应的设计代码。
