• 制作初始化文件


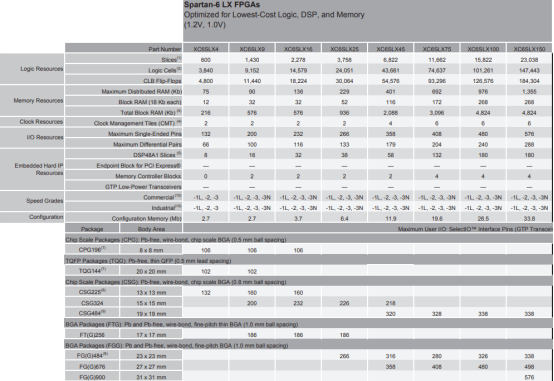

建立工程后，首先我们要生成一个coe文件，方法有很多，比如：matlab、excel表格生成数据等等。然而我们的coe文件是有一定格式的，格式如下：

memory_initialization_radix=16;

memory_initialization_vector=

第一行是规定数据的进制，如果是16进制，就在等号后面写上16，二进制就写2，其他同理。第二行是数据，在第二行下面开始把数据一个一个的写出来，数据之间用逗号隔开，最后一个数据后面加分号。

内容编写完成后，另存为.coe文件。如图：

我们这里数据从0到255，地址默认。

点击保存，coe文件就已经制作完成。

当然，如果数据很多，我们是不可能一个一个的来写的，那么我们有没有其他的方法呢，肯定是有的。下面向大家介绍一种简单的方法，那就是用MATLAB来写coe文件。

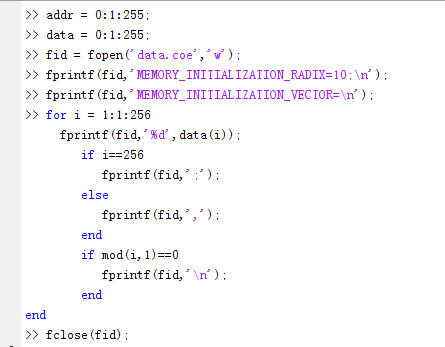

首先我们打开MATLAB，在命令窗口输入以下代码：

代码输入无误后，保存文件，会看到有一个名字为data.coe的文件生成。我们用编辑器打开，会看到我们的数据文件是没有问题的。

• 调用ip core之 rom


ISE工具中，调用IP核的方法跟新建文件类似，所以我们在调用IP核的时候，点击Hierarchy中的rom_test，右键选择New Source。选择文件类型为IP (CORE Generator & Architecture Wizard)。文件名为my_rom。

存储器类型选择单端口ROM。

ROM分为单端口（1-port）和双端口（2-port）。ROM是一个只读存储器，通过给予地址和读使能，就可以得出对应的地址的数据。在FPGA中，ROM可是配置两套端口，这两套端口相同，都可以通过给予地址和读使能，得出对应的地址的数据，并且相互独立，但是共用同一段存储空间。

在此选择ROM ：1-port。点击Next

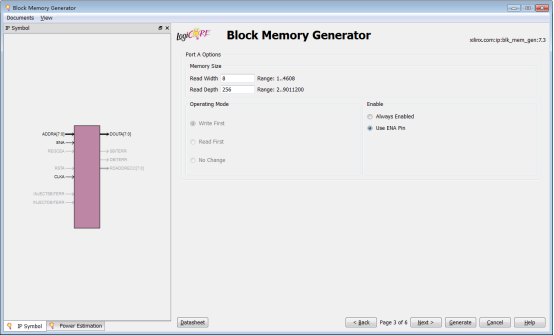

这里我们以我们之前设置的数据文件为例，数据位宽为8，数据深度为256，使能ENA打开，如图设置。点击next。

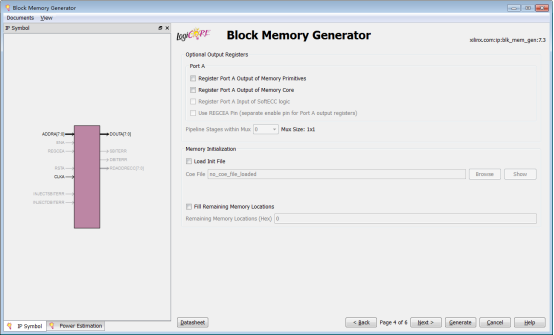

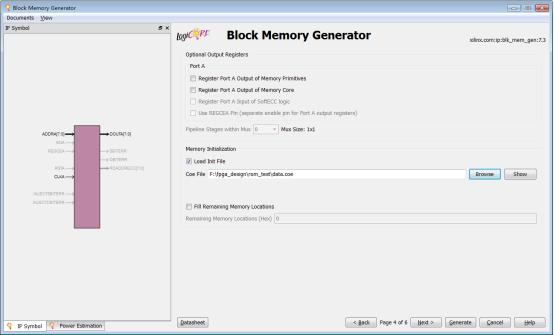

此界面为数据设置界面，因为ROM为只读存储器，所以我们需要在使用前提前配置好数据。这里就需要我们之前做好的.coe文件。在Memeory Initialization下方把Load Init File勾选上。点击Browse，找到我们的文件位置。选好之后，点击Next。

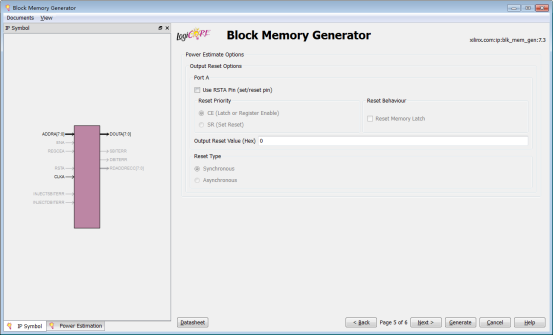

此界面是配置端口的界面，第一栏是复位端口的设置，我们这里不使用该端口，保持默认设置，点击Next。

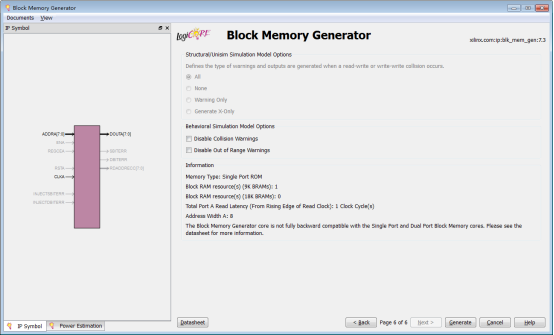

此界面保持默认设置，点击Generate。

• 编写设计顶层


顶层模块负责例化my_rom。my_rom的例化代码在ipcore_dir -> my_rom.veo中。

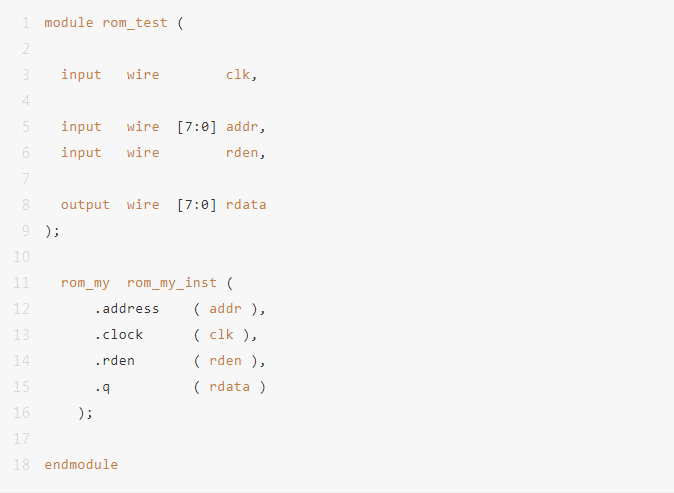

设计代码为：

• RTL仿真


设计仿真文件时，将所有的地址轮询一遍，查看输出的数据是否正确，rden信号设置为随机值，在不同的地址随机决定是否读出。

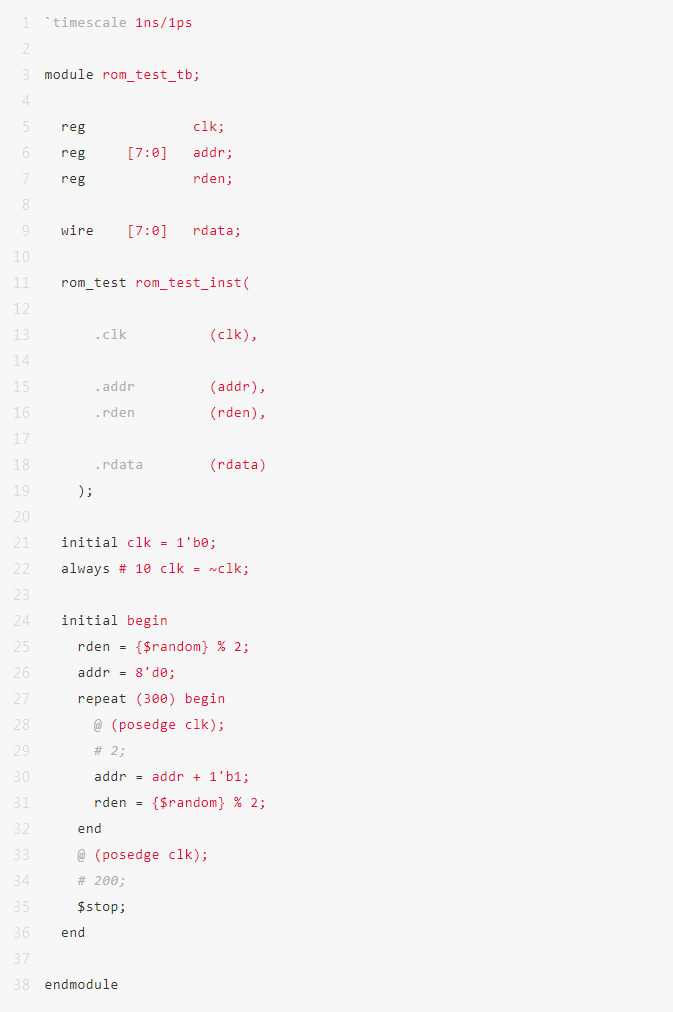

仿真代码为：

repeat语句为重复语句，相当于把begin end中间的语句重复执行N次。

仿真编译通过后，运行仿真。

从波形图中可以看出，当rden为高电平时，rdata输出数据，当rden为低电平时，rdata不输出新数据。

将ROM设置为双端口时，addr、rden和rdata会多出一套，操作时序和方法是相同的。
