串口绘图，STC-ISP V6.91Q，效果非常好，用于曲线监控最好不过了

Digital1
助工
2023-05-18 08:33:53     打赏

STC-ISP V6.91Q 版，STC调试接口 | 串口绘图
STC-ISP 变得越来越强大了，增加的波形绘制功能，1~8通道，可以监控一些控制曲线，
比如PID过程的设置值、当前值、积分、微分、控制量等等。
对于数字处理结果也可以用曲线直观显示出来。

STC-ISP V6.91Q 版 串口绘图 实测效果非常好，曲线观察的最佳选择。
正弦波+锯齿波

软件模拟RC滤波（或RC充放电）效果：RC值较小：

软件模拟RC滤波（或RC充放电）效果：RC值较大：

计算 sin(x)/x：




程序模拟两级RC串联滤波效果，黄色为50%占空比的方波，幅度为255，缩小一半显示，
绿色为第一级滤波原样输出，红色为第二级滤波后纹波放大后输出。
RC值较大时，第二级滤波后纹波放大2倍输出。第一级滤波后明显的充放电波形，2级滤波后近似正弦波。

RC值较小时，第二级滤波后纹波放大10倍输出。第一级滤波后接近三角形，2级滤波后基本就是正弦波。

stc-isp-15xx-v6.91Q.zip

回复
收藏
0



关键词： 串口绘图          STC-ISPV6.91Q     曲线监控

Digital1
助工
2023-05-18 08:38:19     打赏
2楼

STC-ISP V6.91Q 在本贴的顶楼附件下载


http://www.stcmcudata.com/STCISP/stc-isp-15xx-v6.91Q.zip
STC-ISP V6.91Q 版升级记录
Ver6.91Q (2023-5-26)
  1. 串口绘图界面中增加打开端口及数据加载/保存按钮

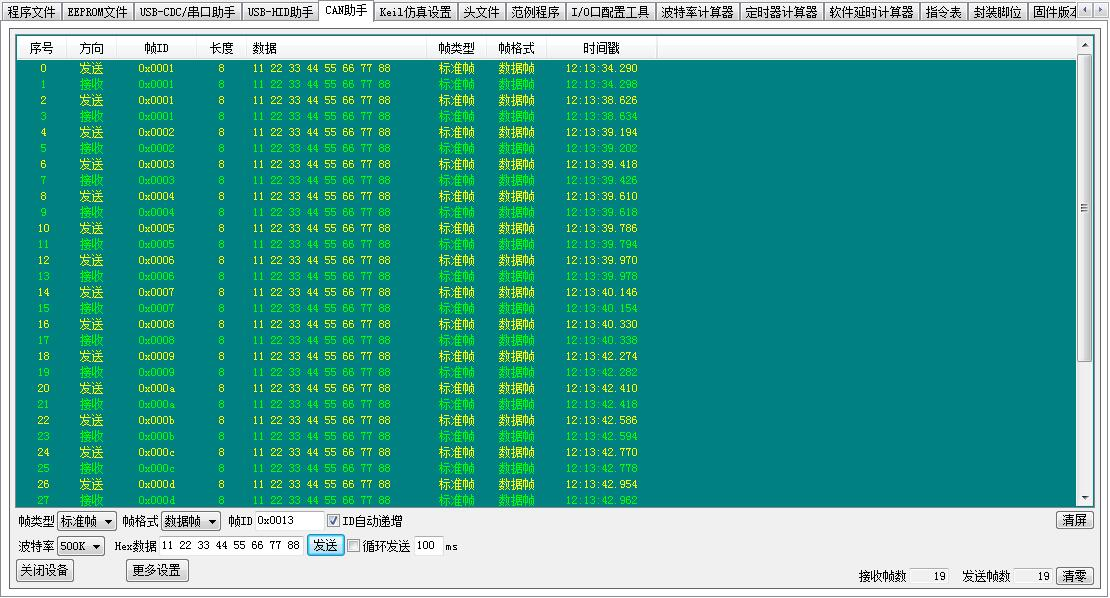

  2. CAN助手界面中增加目标设备号选择功能(支持同时打开多个CAN助手)
  3. USB转CAN设备支持USB-HID接口和USB-CDC接口
  4. 解决下载完成后无法自动打开独立串口助手的问题
  5. 修正保存文件对话框中选择文件类型时自动追加扩展名错误的问题
  6. 新增中断模式的STC USB-CDC库文件下载




评论
hymyfzgs
专家
2023-05-18 08:47:01     打赏
3楼

谢谢分享


评论
Digital1
助工
2023-05-23 15:41:17     打赏
4楼

附件是简单的串口绘图功能演示程序
通过串口1输出数据给串口绘图调试接口，串口1配置(P3.0, P3.1)：115200,N,8,1。
下载时, 选择默认时钟 11.0592MHZ (用户可自行修改频率)。

测试流程：
1.烧录演示程序到屠龙刀核心板，使用USB转串口工具连接电脑与MCU。
2.打开STC-ISP软件，选择“STC调试接口”菜单里的“接口设置”选项，选择“将所有调试接口绑定到USB-CDC/串口助手”。
3.打开“USB-CDC/串口助手”标签页面，选择串口工具对应的串口号，设置好波特率，并打开串口。
4.打开STC-ISP软件，选择“STC调试接口”菜单里的“串口绘图”功能，通过设置菜单勾选“通道1”、“通道2”，数据格式设置“单字节”。
正常情况就可以看到通道1与通道2产生的曲线图。

附件是 STC-ISP V6.91Q版 STC调试接口 【串口绘图】，
MCU端的 USB-CDC虚拟串口/就是串口上传演示程序

wave.zip
