OCAD应用：单反射镜扫描光学系统初始结构设计

cherryj
工程师
2023-06-05 09:26:01     打赏

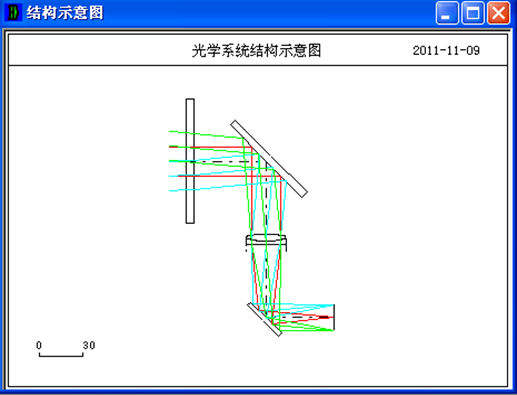

图1.带有端部反射镜及保护玻璃的单反射镜扫描系统示意图
 单反射镜扫描光学系统往往多设在光学系统端部用以扫描物方视场，故有常称端部反射镜。由于具有单次反射面的反射棱镜也具有反射镜的功能，也经常使用这类棱镜作为扫描元件，这类棱镜被称作端部棱镜。

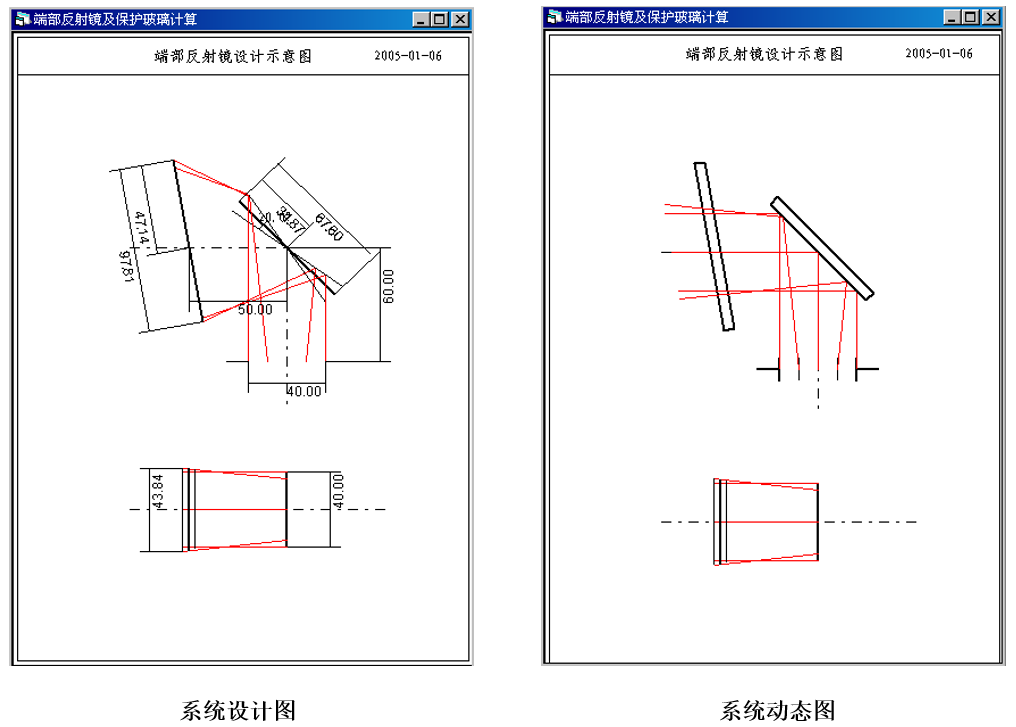

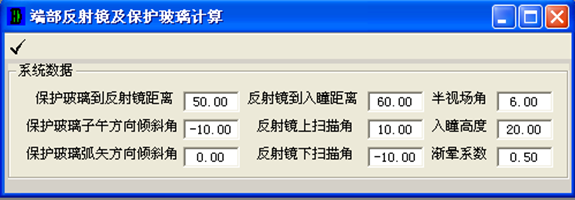

 具有端部反射镜（棱镜）及保护玻璃的扫描光学系统，由于其端部反射镜（棱镜）是个运动部件，其前保护玻璃可能是三维倾斜的，因此不易计算他们的外形尺寸。为此本程序包含了这个小部件的外形尺寸计算功能。在选择“设计”菜单中的“端部反射镜及保护玻璃”后，会出现一个小窗体。窗体上要求填写有关端部反射镜、保护玻璃以及系统性能的一些数据。填写完毕，选择工具条上确定按钮，然后就能自动计算幷画出这一小部件的图形，同时还可以在菜单上选择反射镜运动效果图如图2。 图2.端部反射镜及保护玻璃的设计窗体     图3.端部反射镜及保护玻璃的设计图示意图

回复
收藏
0



关键词： 反射镜

lemonboard
高工
2023-06-05 09:56:10     打赏
2楼

我们一个电子论坛，您发这么多的光学知识。

是不是受众人群跑偏了啊~~


评论
yzw92
专家
2023-06-05 11:04:37     打赏
3楼

谢谢分享！
