集成电路芯片包括数字芯片和模拟芯片两大类，数字芯片可以分为存储器芯片和逻辑芯片，我们熟知的逻辑芯片一般包括CPU、GPU、DSP等通用处理器芯片，以及专用集成电路芯片ASIC。FPGA（现场可编程门阵列，FieldProgrammableGateArray）也是逻辑芯片的一种。
数字芯片的分类
FPGA是在PAL(可编程逻辑阵列)、GAL(通用阵列逻辑)、CPLD(复杂可编程逻辑器件)等传统逻辑电路和门阵列的基础上进一步发展的产物。它利用计算机辅助设计，绘制出实现用户要求的原理图、编辑布尔方程或用硬件描述语言等方式作为设计输入；然后经一系列转换程序、自动布局布线、模拟仿真的过程；最后生成FPGA的数据文件，对FPGA器件初始化。这样就实现了满足用户要求的专用集成电路，真正达到了用户自行设计、自行研制和自行生产集成电路的目的。
FPGA与CPU、GPU、ASIC等芯片的核心区别是：其底层逻辑运算单元的连线和逻辑布局未固化。用户可通过EDA软件对逻辑单元和开关阵列编程，进行功能配置，从而去实现特定功能的集成电路芯片。而其他类别逻辑芯片，像ASIC、CPU和GPU等，物理底层逻辑单元的运算关系均已固定且不可变。简单地说，如果CPU、GPU、ASIC等是像建好的楼房，楼房中房间、走廊及楼梯等格局是已经固定了；而FPGA的内部类似霍格沃兹中的魔法楼梯，可以随时改变房间到房间的路线关系。
FPGA由可编程逻辑块（CLB）、输入/输出模块（IOB）、可编程互连资源（PIR）等三种可编程电路和用于存放编程数据的静态存储器SRAM组成。CLB是实现逻辑功能的基本单元，它们通常规则排列成一个阵列，散布于整个芯片中。IOB主要完成芯片上的逻辑与外部引脚的接口，通常排列在芯片的四周。PIR提供了丰富的连线资源，包括纵横网状连线、可编程开关矩阵和可编程连接点等，它们将各个CLB之间、CLB与IOB之间以及IOB之间连接起来，构成特定功能的电路。静态存储器SRAM用于存放内部IOB、CLB和PIR的编程数据，并形成对IOB、CLB及PIR的控制，从而完成系统逻辑功能。
FPGA的基本结构
由于FPGA需要被反复烧写，它实现的组合逻辑基本结构无法通过固定的与非门来完成，而只能采用一种易于反复配置的结构。查找表（Look-Up-Table，简称为LUT）可以很好地满足这一要求。
LUT实质上是一个RAM，当用户描述了一个逻辑电路后，软件会计算所有可能的结果，并写入RAM。每一个信号进行逻辑运算，就等于输入一个地址进行查表，找出地址对应的内容，输出结果。这样也大大加快了FPGA的运算速度。目前主流FPGA都采用了基于SRAM工艺的查找表结构，也有一些FPGA采用Flash或反熔丝工艺的查找表结构。
FPGA属于逻辑芯片，区别于其他逻辑芯片，FPGA最大的特点便是现场可编程性，这个特点，可以使FPGA通过编程实现任意芯片的逻辑功能，例如ASIC、DSP甚至PC处理器等，这也是为什么FPGA被成为“万能芯片”的原因。举个简单的例子，逻辑芯片中，例如ASIC和DSP等于一张出厂时就写有数据且不可擦除的CD，用户只需要放在CD播放器就可以听到音乐；而FPGA使一张出厂时空白的CD，需要用户自己使用刻录机烧写数据内容到盘里，并且还可以擦除上面的数据，反复刻录。
2，FPGA的特点FPGA有三大特点，其中一个便是上面所讲的可编程灵活性高，另外两个特点是开发周期短和并行计算效率高。
（1）开发周期短
在逻辑芯片里面，如ASIC制造流程包括逻辑实现、布线处理和流片等多个步骤；而FPGA无需布线、掩膜和定制流片等，芯片开发大大简化。一般逻辑芯片，如ASIC、DSP、SOC等，开发周期需要14-24个月，甚至更长，而FPGA则只需要6-12个月，比其他芯片开发周期减少55%的时间。
表：逻辑芯片开发周期
（2）并行计算效率高
FPGA属于并行计算，也即一次可执行多个指令算法。而传统的ASIC、DSP、CPU都是串行计算，一次只能处理一个指令集。因此在部分特殊任务中，FPGA的并行计算效率比串行计算效率更高。
表：四类主流芯片对比
3，应用场景FPGA由于具备可编程灵活性高、开发周期短以及并行计算效率高的特点，使得FPGA的应用场景特别地广泛。FPGA可应用于包括网络通信、消费电子、数据中心、汽车电子、人工智能等领域。在国内FPGA主要应用于通讯领域和工业领域，2020年通讯领域和工业领域占FPGA使用量的41.3%和31.5%。

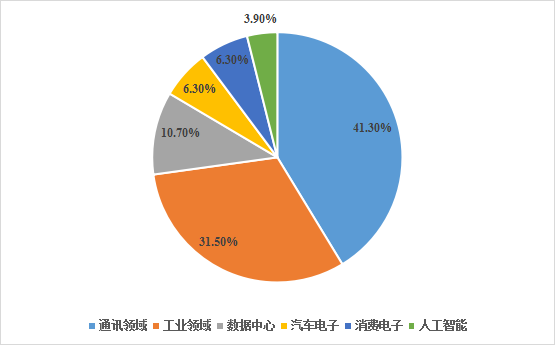

图：2020年中国FPGA下游应用分布
根据Frost&Sullivan数据，中国FPGA市场2020年的市场规模约150.3亿元，预计2025年中国FPGA市场规模将达到332.2亿元，复合增速为17.2%。
（1）通讯领域
通讯领域是FPGA芯片的主要应用市场之一，Frost&Sullivan数据显示2020年应用于该领域的FPGA芯片中国销售额将达到62.1亿元，占中国FPGA芯片市场份额的41.3%，2021年至2025年年复合增长率将达17.5%。
FPGA芯片目前被大量应用在无线通信和有限通信设备中，实现接口扩展、逻辑控制、数据处理、单芯片系统等各种功能。在有线通信领域，FPGA芯片被应用于数据接入、传送、路由器、交换机的多种电路板中，以实现信号控制、传输加速等各种功能。
在无线通信领域，FPGA芯片被应用在无线通信****和射频处理单元的多种电路板中以实现通信协议的各种功能和未来升级需求，集成CPU的现场可编程系统级芯片产品被应用在室外微****、室内微****等无线网络通信中，以单芯片完成商业、住宅、工厂区域的多模覆盖、网络容量增加、人工智能计算等多样性功能需求。
在网络通信领域，FPGA芯片得到大规模运用主要是由于其具有高度的灵活性、极强的实时处理和并行处理能力，大大加强了通信设备的处理能力。
（2）工业领域
工业领域是FPGA芯片的主要应用市场之一，Frost&Sullivan数据显示2020年应用于该领域的FPGA芯片中国销售额将达到47.4亿元，占中国FPGA芯片市场份额的31.5%，2021年至2025年年复合增长率将达16.1%。
数据来源：安路科技招股书FPGA在工业领域主要应用于视频处理、图像处理、数控机床等领域实现信号控制和运算加速功能。随着智能化与自动化技术的发展，工业领域也正逐渐从以人力资源微核心要素转向以自动化微核心要素的智能化无人工厂。
受益于工业智能化、无人化的发展趋势，FPGA芯片高效能、实时性、高灵活性的特点使其在工业领域得到了广泛应用，以数控机床的伺服系统为例，相较传统的只能控制单一马达的专用芯片，FPGA芯片可以做到多通道的马达控制。
（3）数据中心
数据中心是FPGA芯片的新兴应用市场之一，Frost&Sullivan数据显示2020年应用于该领域的FPGA芯片中国销售额将达到16.1亿元，占中国FPGA芯片市场份额的10.7%，2021年至2025年年复合增长率将达16.6%。
数据来源：安路科技招股书数据中心是全球协作的特定设备网络，用来在网络基础设施上传递、加速、展示、计算、存储数据信息。服务器和存储器作为数据中心的通用基础设备，为了应对复杂多变的应用情景，需要FPGA芯片实现逻辑控制、数据转换、功能扩展、系统升级等功能。
在数据中心运算处理领域，相比于CPU，FPGA芯片由于其无指令、无需共享内存的体系结构，能够同时提供强大的计算能力和足够的灵活性；相比GPU，FPGA芯片在数据中心具有低延迟及高吞吐的优势；相比ASIC，FPGA芯片在性能、灵活性、同构性、成本和功耗等五个方面可以达到出色的平衡。
FPGA芯片在数据中心领域主要用于硬件加速，数据中心使用FPGA芯片代替传统的CPU方案后，处理其自定义算法时可实现显著的加速效果。因此从2016年开始，微软Azure、亚马逊AWS、阿里云的服务器上都开始部署FPGA加速器用于运算加速。在云计算大面积应用的背景下，未来数据中心对芯片性能的要求将进一步提高，更多数据中心将采纳FPGA芯片方案，这将提高FPGA芯片在数据中心芯片中的价值占比。
（4）汽车电子
汽车的智能化打开了FPGA增量空间，Frost&Sullivan数据显示2020年应用于该领域的FPGA芯片中国销售额将达到9.5亿元，2021年至2025年年复合增长率将达22.7%。
在汽车智能化发展的趋势下，FPGA可用于控制和驱动电动汽车电机控制系统，连接驾驶系统、仪表盘、雷达、超声波传感器等各种车载设备，实现激光雷达、毫米波雷达等信号处理和控制。
在视频桥接和融合领域，FPGA可用于实现多个图像传感器的信号桥接、3D环视视频融合、倒车辅助视频、辅助驾驶视频等功能。
在辅助驾驶和自动驾驶领域，FPGA可用于实现机器视觉与目标检测等各种功能。相比较其他通用芯片方案，FPGA在辅助驾驶的视频分析功能中可采用超低延时精确算法对来自车辆摄像机的实时视频输入信号进行分析，及时做出判断，并且FOGA可以在不进行重新设计的前提下实现重新编程，以适应不断发展的算法，从而缩短整体方案的开发周期。
（5）人工智能
Frost&Sullivan数据显示2020年应用于该领域的FPGA芯片中国销售额将达到5.8亿元，2021年至2025年年复合增长率将达16.9%。图：中国FPGA人工智能市场规模及预测
数据来源：安路科技招股书人工智能算法芯片实现分为云侧处理和端侧处理。在云侧处理时，和GPU及ASIC芯片相比，FPGA芯片内在并行处理单元达到百万级，可以做到真正并行运算，其可编程性又可实现灵活搭建数据处理流水线，因此运算速度快，数据访问延迟低，较为适合人工智能的实时决策需求。在端侧处理领域，FPGA芯片可实现快速推断决策，另外其具有的现场可编程、可实现定制功能、高吞吐量和低延迟等特点有效地满足了用户对各种神经网络设计的要求，成为适配各种经过压缩优化的神经网络部署和升级的理想选择。
4，国外巨头主导国内FPGA市场，国内厂商逐步替代中低端市场FPGA芯片国外起步较早，技术积累深厚，高度垄断市场。根据Frost&Sullivan的统计数据，以出货量为口径，2019年中国FPGA芯片市场有超80%的份额被外商占据，前三名供应商为赛灵思、英特尔和莱蒂斯，出货量占比36.6%、25.3%和23.2%，国产厂商安路科技排在第四位，占比仅6%。若以销售额口径统计，市场呈现双寡头形式，2019年赛灵思和英特尔两家的合计占有率达91.1%，安路科技排名第四，占比0.9%，在国产厂商中排名第一。

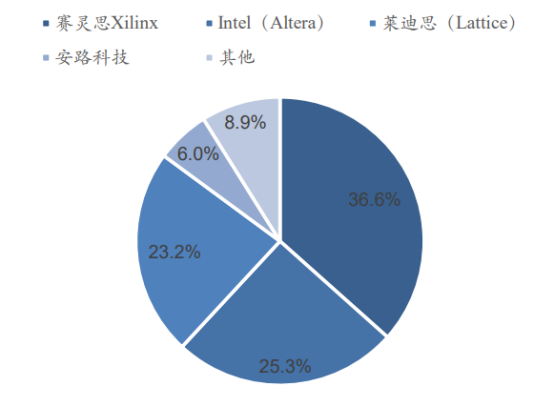

图：2019年中国FPGA芯片市场竞争格局（颗粒）
图：2019年中国FPGA芯片市场竞争格局（销售额）
目前国内有安路科技、紫光同创、复旦微电、高云半导体、京微齐力等厂商进入FPGA行业，近年来由于美国对中国半导体的限制日益趋严，FPGA国产替代迫切需求叠加国产FPGA厂商产品快速迭代和品类扩张，目前面向500K以下容量和非先进制程市场，国内厂商已逐步实现国产替代。

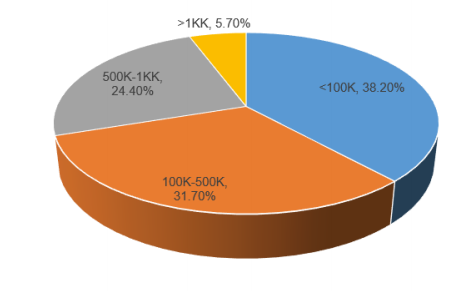

100K以下和100K-500K逻辑容量的FPGA需求量大，是国内FPGA龙头厂商国产替代的主要市场。根据Frost&Sullivan的数据，2019年100K以下逻辑容量的FPGA芯片中国市场份额为38.2%，100K-500K逻辑容量的FPGA芯片市场份额为31.7%，500K-1KK和>1KK分别占比24.4%和5.7%。从逻辑容量来看，100K以下和100K-500K逻辑容量的FPGA芯片是中国市场需求量最大的部分，国内厂商安路科技和紫光同创目前均已覆盖，是FPGA国产替代的主要市场。图：2019年中国各逻辑容量FPGA市场份额情况
28nm以上制程占大部分市场份额，是FPGA国产替代的重要方向。从工艺制程来看，由于28nm-90nm制程FPGA在性价比和良品率方面具有优势，占据了主要的市场地位。根据Frost&Sullivan的数据，2019年28nm-90nm制程的FPGA占中国市场份额为63.3%，28nm以下制程的FPGA芯片占据20.9%的市场份额，>90nm制程的FPGA占比15.8%。
由于中国在先进制程制造方面受到限制，28nm以上制程也是FPGA国产替代的重要方向。
5，总结FPGA又被成为“万能芯片“，可以应用于多个行业中，根据Frost&Sullivan数据，中国FPGA市场2020年的市场规模约150.3亿元，预计2025年中国FPGA市场规模将达到332.2亿元，复合增速为17.2%。
目前国内FPGA市场仍被国外巨头垄断，但在500K以下容量和非先进制程占主要市场份额的中国来说，目前国内厂商的产品已逐步覆盖到这些领域，国内厂商获得了较好的发展机遇。
