每周了解几个硬件知识+恒流电路设计分享

工程师
2024-09-09 19:12:22     打赏
一、恒流电路的定义

恒流电路的核心在于其能够维持输出电流的恒定,尽管负载或电源电压可能发生变化。这种电路在电子设计中非常重要,因为它可以保护负载免受电流波动的影响,特别是在对电流敏感的应用中(LED照明)。

二、恒流电路的工作原理

恒流电路的工作原理基于负反馈控制。电路中的检测元件(电流传感器)会监测输出电流,并将其与预设的电流值进行比较。如果检测到电流偏离预设值,控制电路将调整电压或电阻(或两者都调整),以恢复电流的恒定。这种调整是自动且连续的,以确保在负载变化时电流保持稳定。

三、恒流电路的类型几种常见的恒流电路类型,每种类型都有其独特的优点和应用场景。

基于电阻的简单恒流电路,虽然简单,但精度和适应性较差,适用于对电流稳定性要求不高的场合。基于差分放大器的恒流电源,利用差分放大器的高精度和稳定性,适用于需要高精度电流控制的场合。基于功率二极管的恒流电源(MOSFET),通过PWM控制实现快速响应和高效率,适用于需要动态调整电流的场合。镜像恒流源电路,结构简洁,稳定性高,适用于集成电路中的电流源设计。可调恒流源电路和数控恒流源电路,提供了更高的灵活性和可编程性,适用于需要精确控制电流大小或需要远程控制的场合。


四、恒流电路的应用

恒流电路在电子技术中有着广泛的应用,包括但不限于:

LED驱动:确保LED以恒定电流工作,从而保持稳定的亮度和延长使用寿命。

电池充电:在充电过程中提供恒定的充电电流,防止电池过充或欠充。

电动机控制:在电动机启动和运行过程中提供稳定的电流输入,提高电动机的效率和稳定性。

电子测量与测试:作为稳定的电流源,用于测量电阻、电容、电感等元件的电学性能。

通信系统:在信号传输和放大过程中提供稳定的电流源,确保信号的稳定性和可靠性。

五、恒流电路的特点稳定性:无论负载如何变化,都能提供稳定的电流输出。精度:通过精确的控制和调节机制,实现高精度的电流输出。可调性:部分恒流电路可以根据需要调整输出电流的大小。低噪声:减少对负载的干扰,提高系统的整体性能。高效性:注重能量转换效率的提高,减少能量损耗和热损耗。


六、恒流电路的常用设计

三极管恒流电路

特征:使用晶体管,简单,低精度输出电流:Iout=Vbe/Rs

检测电压:约0.6V

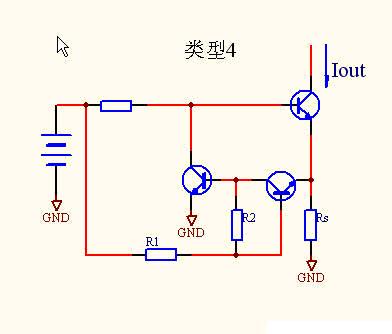

这里写图片描述

电路



电路工作原理假设Q1和Q2都是NPN型三极管,且电路连接如下:Q2的基极通过一个电阻(未在图中明确标出,但假设存在)连接到某个电压源,这个电压源确保Q2的基极-发射极电压(Vbe)能够保持在0.6V至0.7V之间,从而使Q2导通。Q2的集电极连接到Q1的基极,当Q2导通时,它会拉低Q1的基极电压,使Q1截止。负载R1连接在Q1的集电极和电源VCC之间。由于Q1截止,R1实际上是通过R6(假设R6是连接在Q2的发射极和地之间的电阻)来供电的。

电流通过R6时,会在R6两端产生约0.6V至0.7V的压降(取决于Q2的Vbe),这个压降除以R6的阻值就得到了通过R6的电流,也即通过R1的电流(因为Q1截止,R1和R6是串联的)。

恒流效果分析恒流原理:由于R6的阻值是固定的,且Q2的Vbe也相对稳定(尽管会随温度变化),因此通过R6的电流(也即R1的电流)也相对稳定。即使VCC电压变化,只要它足够高以维持Q2的导通状态,R1上的电流就基本保持不变。温度影响:需要注意的是,Q2的Vbe会随着温度的变化而变化,这会导致恒流效果受到一定影响。在实际应用中,可能需要采取一些温度补偿措施来提高恒流源的稳定性。


运放恒流电路

特征:使用运放,高精度输出电流:Iout=Vref/Rs

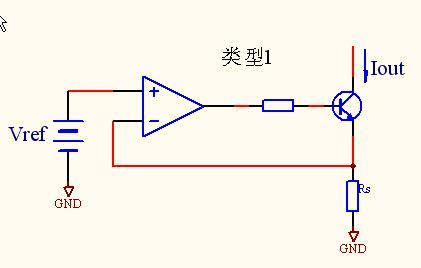

电路:


运放恒流电路分析运放的非反相输入端(Pin3)和反相输入端(Pin2)通过某种方式(可以假设有一个合适的反馈网络)连接,使得这两个输入端的电压相等。同时,电阻R4连接到运放的某个输入端(可能是通过分压电路或其他方式),并输入稳定的电源电压Vin。电阻R7直接连接到运放的11脚,这在实际设计中可能不是标准配置,因为运放的典型引脚配置中并不直接包含用于电流控制的特定“11脚”。不过,我们可以假设这里有一个误解,或者R7实际上是通过某种反馈机制与运放的输出和输入相连。

在正确的配置中,运放的输出会调整其电压,以确保反相输入端和非反相输入端的电压相等。如果R7是连接在运放输出和某个参考点(地)之间的电阻,并且运放的输出通过某种方式(电流检测电阻或电流镜)与R2负载相连,那么就可以实现恒流控制。具体来说,运放会调整其输出电压,使得通过R7的电流保持不变,由于R2与R7在电流路径上是串联的(或者通过某种机制等效串联),因此R2上的电流也将保持不变。

稳压二极管恒流电路除了使用三极管和运放外,稳压二极管也是构建恒流电路的一种有效方法。稳压二极管具有稳定的反向击穿电压,当反向电压超过这个值时,电流会急剧增加,但电压基本保持不变。利用这一特性,可以设计一个恒流源:将稳压二极管反向连接在电路中。通过一个电阻将稳压二极管的阴极连接到电源。稳压二极管的阳极连接到负载的一端,负载的另一端连接到地或另一个电源。当电源电压变化时,稳压二极管会调整其反向电流以保持反向电压恒定。由于通过稳压二极管的电流是恒定的(在反向击穿电压范围内),因此通过负载的电流也将保持相对稳定。需要注意的是,稳压二极管的恒流特性可能不三极管或运放构建的恒流源那样精确和可调。


稳压二极管恒流电路

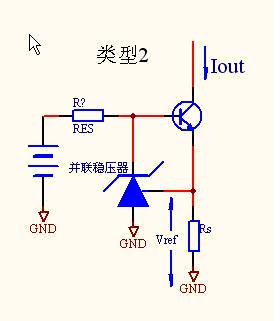

特征:使用并联稳压器,简单且高精度输出电流:Iout=Vref/Rs检测电压:根据Vref不同(1.25V或2.5V)

这里写图片描述

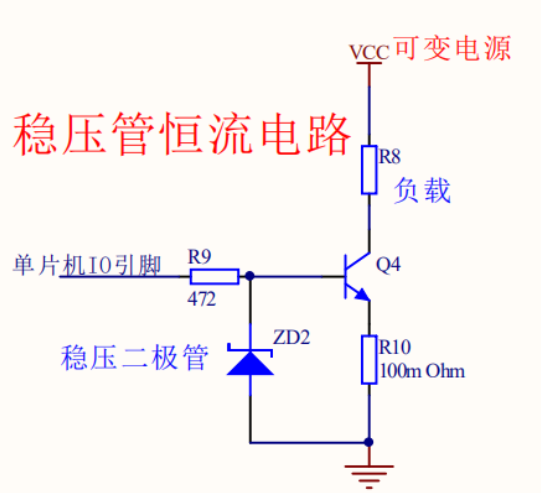

电路:


电路工作原理

稳压二极管的作用:稳压二极管(通常称为齐纳二极管)被反向连接在电路中,其阴极连接到VCC电源,阳极通过一个电阻,连接到三极管Q4的基极。当VCC电压变化时,稳压二极管会调整其反向电流以保持阳极电压(即三极管Q4的基极电压)稳定在其反向击穿电压Uzd上。

三极管Q4的电流放大:三极管Q4的基极电压被稳定在Uzd,因此其基极-发射极电压Vbe将保持在大约0.7V(对于硅三极管)。这样,R9上的电压降就是Uzd减去0.7V,即U = Uzd - 0.7V,这个电压是恒定的。由于R9的阻值是固定的,因此通过R9的电流也是恒定的。然而,这个电流并不是直接流过R8负载的电流;它是三极管Q4的基极电流。

恒流效果:三极管Q4的集电极连接到VCC电源,发射极通过R10(原始描述使用R10)和R8负载接地。由于三极管在放大区工作,其集电极电流Ic将是基极电流Ib的β倍(β是三极管的电流放大系数)。因此,即使VCC电源是可变的,只要它足够高以维持稳压二极管和三极管的正常工作,通过R8负载的电流(即三极管的集电极电流Ic)就会保持相对稳定。


总结:

恒流电路在电子设计中占据重要地位,确保输出电流稳定,不受负载或电源波动影响。通过负反馈控制,恒流电路能自动调整电压或电阻,维持恒定电流。类型多样,基于电阻、差分放大器、MOSFET、镜像恒流源及可调数控恒流源等,各有适用场景。LED驱动、电池充电、电动机控制、电子测量与测试、通信系统等领域广泛应用恒流电路。其特点包括稳定性、高精度、可调性、低噪声和高效性。设计恒流电路时,可采用三极管、运放或稳压二极管等方法,每种方法都有其独特的优势和适用条件。正确选择和设计恒流电路,对于保护负载、提高系统稳定性和效率具有重要意义。
