【前言】

在前面我驱动了OLED屏，帖子地址为：【nRF7002DK】硬件I2C驱动OLED屏-电子产品世界论坛

前面只用到了I2C的写，这次使用SHT30,需要用了I2C的读功能，本篇就分享如何驱动SHT0温湿度计，最后显示到OLED屏上，制作一个简易的温湿度计。

【实现步骤】

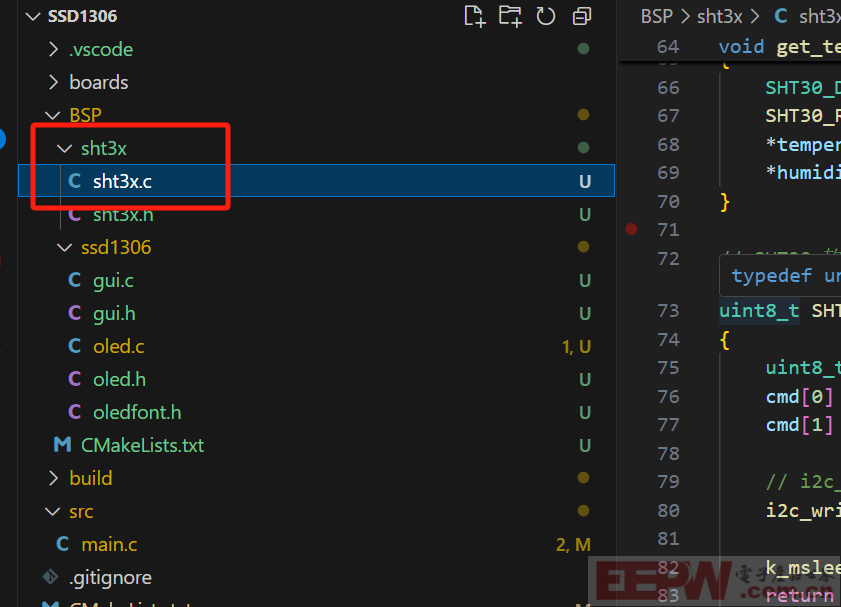

1、复制一个sht3x的工程到BSP文件夹下（源文件我会附上）。并把工程添加进CMakeLists.txt中。

CMakeLists.txt

add_library(BSP INTERFACE)

target_include_directories(BSP INTERFACE
    ./ssd1306
    ./sht3x
)

target_sources(BSP INTERFACE
    ./ssd1306/oled.c
    ./ssd1306/gui.c
    ./sht3x/sht3x.c
    )

2、将以下配置选项添加到 prj.conf以启用对浮点格式说明符的支持，因此我们可以将温度读数打印为浮点数。默认情况下不启用此选项的原因是为了节省内存空间，因为启用此选项会使代码大小至少增加1Kbytes。

CONFIG_CBPRINTF_FP_SUPPORT=y

3、修改Devicetree，在i2c的dts下面添加sht3x的节点：

修改后的nrf7002dk_nrf5340_cpuapp_ns.overlay内容如下：

&i2c1 {
    status = "okay";
    pinctrl-0 = <&i2c1_default>;
    pinctrl-1 = <&i2c1_sleep>;
    pinctrl-names = "default", "sleep";
    ssd1306: ssd1306@3c {
        compatible = "i2c-device";
        status = "okay";
        reg = <0x3c>;
    };
    sht3x: sht3x@44 {
        compatible = "i2c-device";
        status = "okay";
        reg = <0x44>;
    };
    clock-frequency = <I2C_BITRATE_FAST>;
};

&pinctrl {
    /omit-if-no-ref/ i2c1_default: i2c1_default {
        group1  {
            psels = <NRF_PSEL(TWIM_SCL, 1, 14)>,
                    <NRF_PSEL(TWIM_SDA, 1, 15)>;
        };
    };

    /omit-if-no-ref/ i2c1_sleep: i2c1_sleep {
        group1  {
            psels = <NRF_PSEL(TWIM_SCL, 1, 14)>,
                    <NRF_PSEL(TWIM_SDA, 1, 15)>;
            low-power-enable;
        };
    };
};

4、打开sht3x.c添加获取传感器的节点标识符

#define I2C1_NODE DT_NODELABEL(sht3x)
static const struct i2c_dt_spec dev_sht3x = I2C_DT_SPEC_GET(I2C1_NODE);

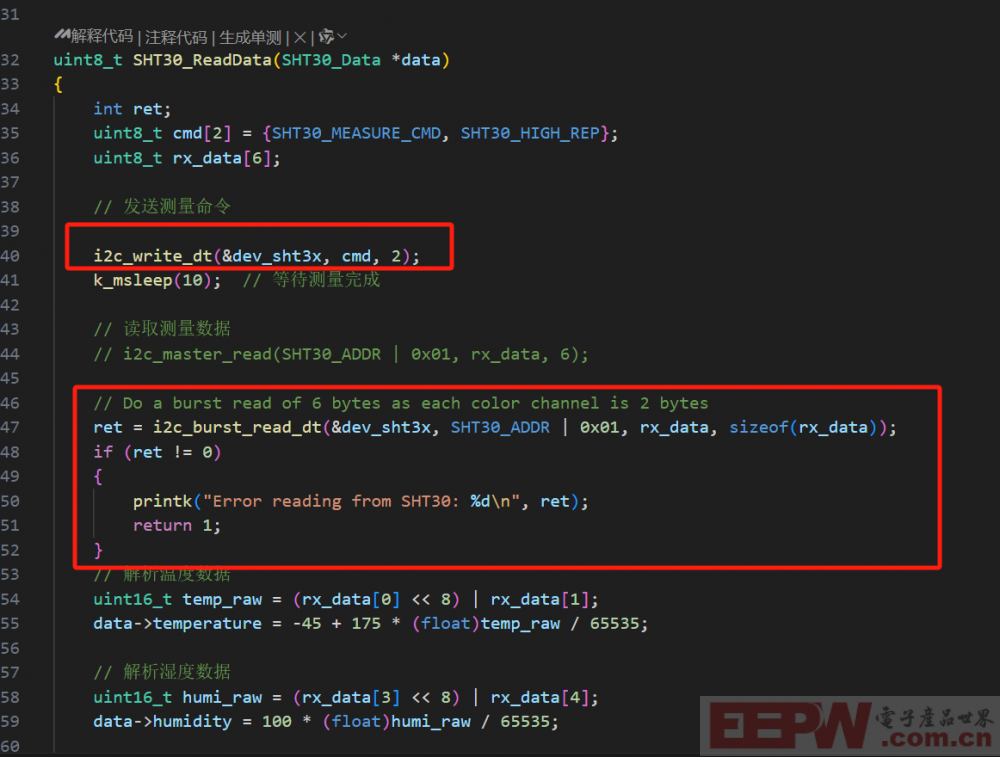

5、修改写入以及读取功能函数

6、添加初始化sht30的函数：

int sht3x_dev_init(void)
{
	if (!device_is_ready(dev_sht3x.bus))
	{
		printk("Device %s is not readyn", dev_sht3x.bus->name);
		return -1;
	}
	return 0;
}

void sht3x_init(void)
{
	sht3x_dev_init();
	SHT30_SoftReset();
}

7、在main.c中添加sht30的初始化以及读取显示代码：

	OLED_Init();
	OLED_Clear(0);
	GUI_ShowString(0, 0, "hello world", 16, 1);
	OLED_Display();
	sht3x_init();

	while (1)
	{
		ret = gpio_pin_toggle_dt(&led);
		if (ret < 0) {
			return 0;
		}

		led_state = !led_state;
		OLED_Clear(0);
		GUI_ShowString(0, 0, "NRF7002_SHT30", 16, 1);
		get_temp(&temperature, &humidity);
		printf("Temperature: %.2f C, Humidity: %.2f%%n", temperature, humidity);
		sprintf(show_buffer, "%.2f C", temperature);
		GUI_ShowString(0, 16, show_buffer, 16, 1);
		sprintf(show_buffer, "%.2f %%", humidity);
		GUI_ShowString(0, 32, show_buffer, 16, 1);
		OLED_Display();
		k_msleep(SLEEP_TIME_MS);
	}

【实验效果】

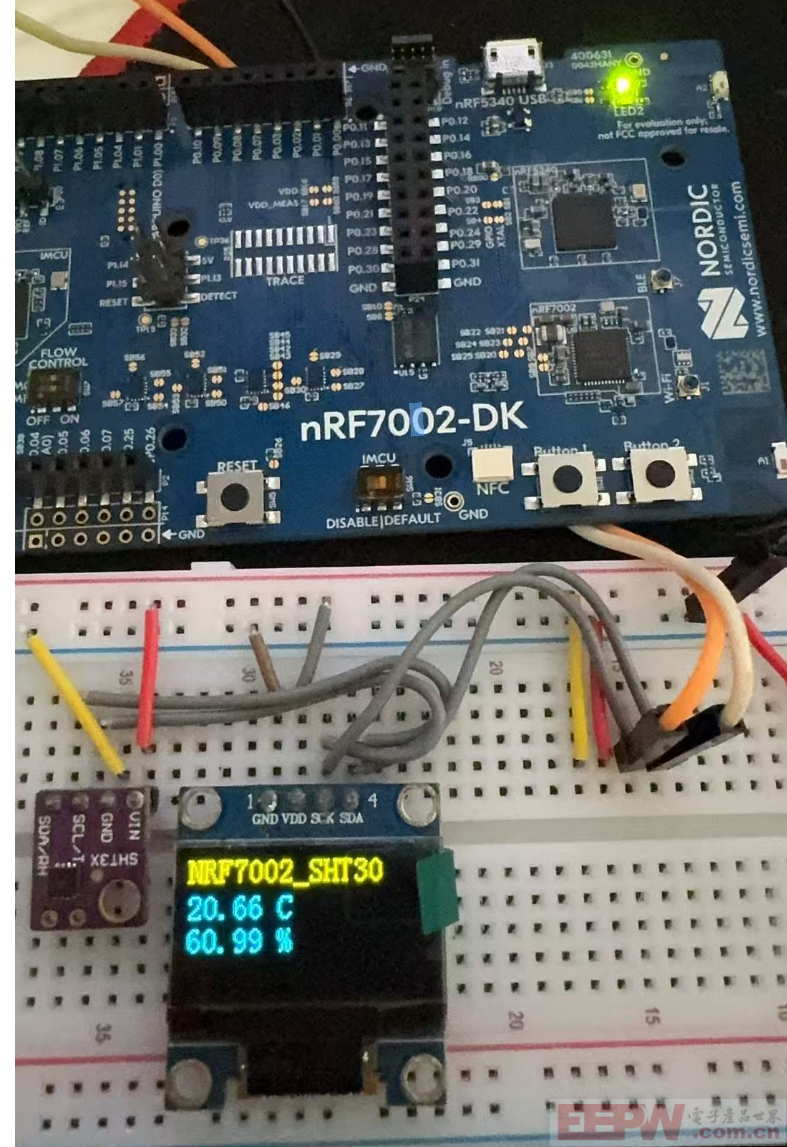

下载到开发板后，可以成功的读取了温湿度，并显示到OLED屏上。

【总结】

Zephry提供了非常优秀的功能，使得I2C的使用非常简单。

附源码：

ssd1306_sht30.zip
