【Let'sdo第1期-功率检测与控制系统DIY】-过程贴1-开发环境

菜鸟
2025-04-29 12:38:21     打赏

一、开发环境安装;需要2个软件:1、MDK;2、STM32CubeMX.

1、MDK安装。


网上有很多教程。就不多介绍了。

需要注意的是:通常用F103系列较多,这次的主控是F411,需要安装F4的支持包。

2、STM32CubeMX安装。


在ST官网上找到安装包,安装。下载的时候,需要注册ST账号。

二、环境安装完成,可以先点个灯。

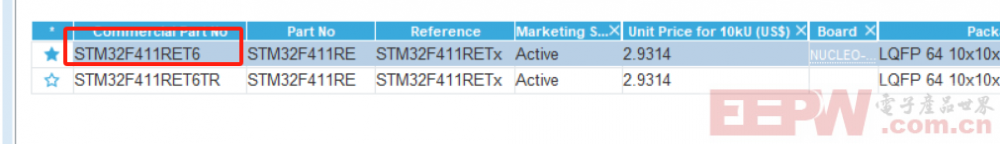

1、打开STM32CubeMX,配置相关引脚。

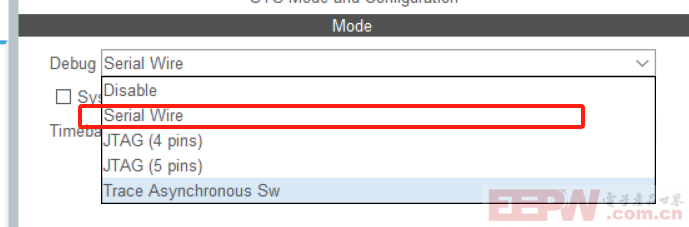

(2)、调试方式配置,选Serial Wire

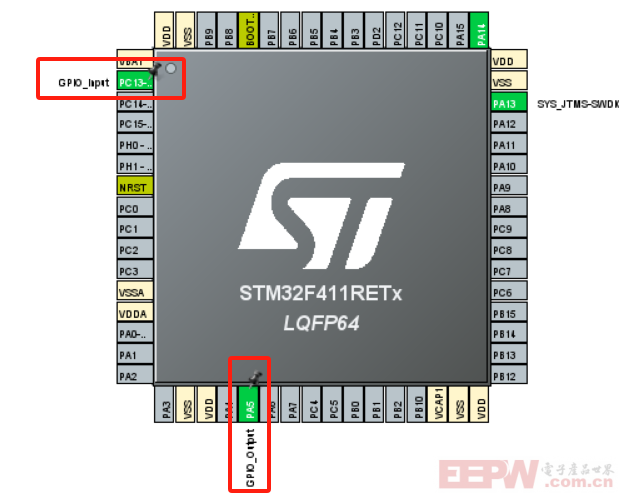

(3)、GPIO配置,PC13连接蓝色按键,配置为输入模式;PA5连接LD2,配置为推挽输出模式。

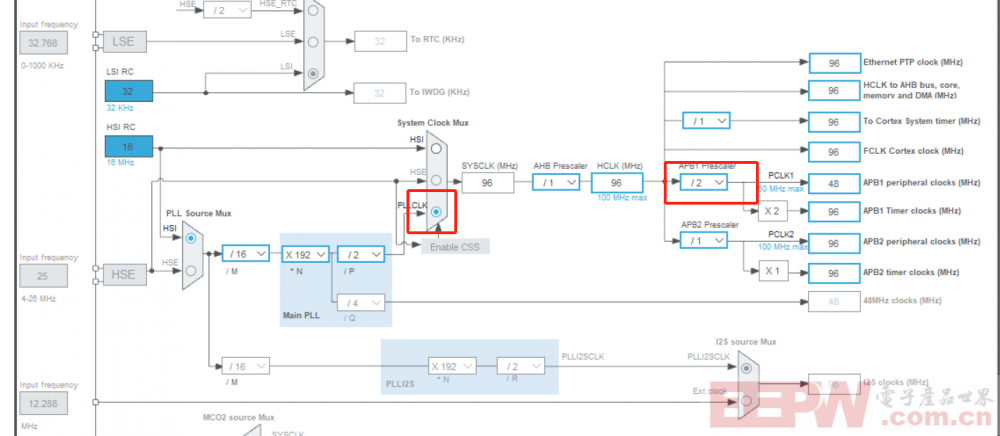

(4)、时钟树配置:由于开发板上没有外部晶振,使用内部RC振荡器,配置主频96MHz。

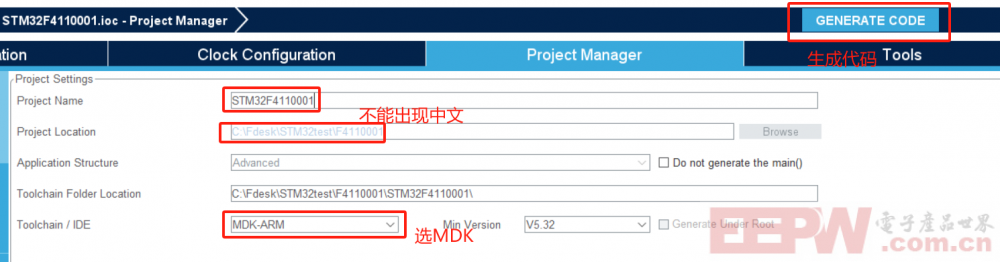

(5)、项目管理:项目名称和存放路径都不能出现中文,开发IDE选择MDK


2、代码编写;

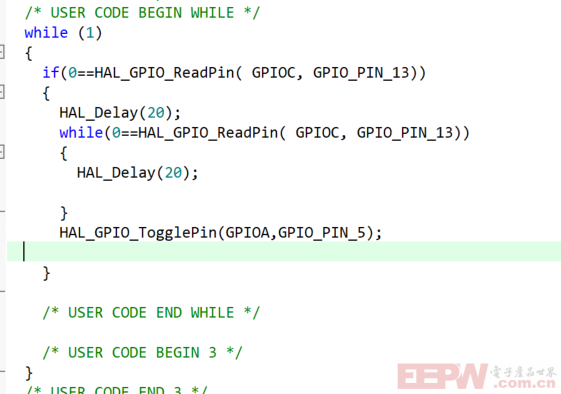

    (1)使用MDK进行代码编写,完成按键控制灯的亮灭:按一下亮,再按熄灭。

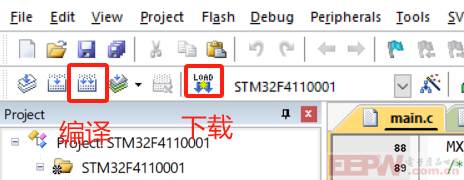

(2)编译、下载


注意:所有自己写的代码,都要放在  USER CODE  BEGIN  和USER CODE  END之间,否则如果更改设置,自己写的代码会被覆盖删除!!!


高工
2025-04-29 18:19:47     打赏
2楼

这么快的嘛


专家
2025-04-29 18:47:06     打赏
3楼

感谢分享


专家
2025-04-29 18:49:54     打赏
4楼

感谢分享


院士
2025-04-30 10:13:25     打赏
5楼

还真是的,这款硬件上面没有焊接HSE晶振


工程师
2025-05-05 12:56:31     打赏
6楼

感谢分享


助工
2025-05-07 14:21:36     打赏
7楼

这么快的嘛。。。。我的快递还没有消息,不知道到国内了没。
