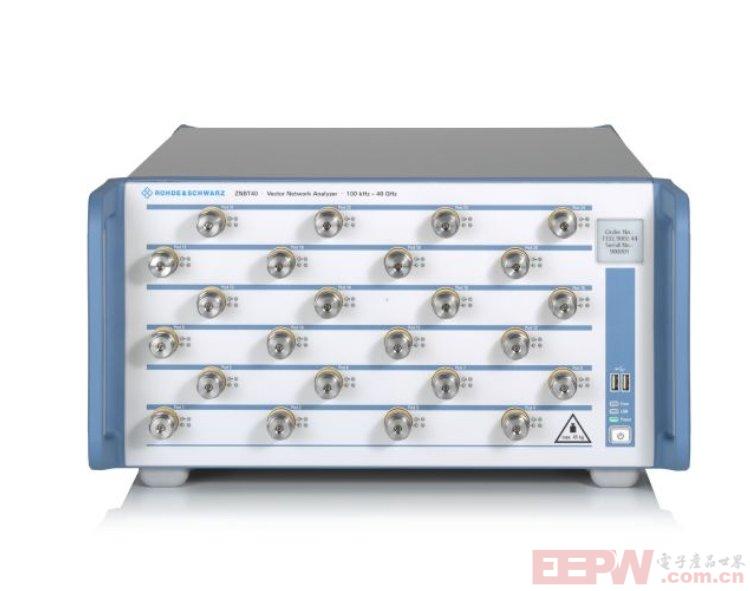

时域网络分析仪通过时域反射（TDR）技术来检测电缆故障，其原理和具体检测步骤如下：

原理

时域网络分析仪基于电磁波在电缆中的传播特性来检测故障。当向电缆发射一个快速的脉冲信号时，信号会沿着电缆向前传播。如果电缆是均匀且无故障的，脉冲信号会一直向前传播并在电缆末端被反射回来（若末端开路）或吸收（若末端短路且匹配良好）。然而，当电缆中存在故障点（如断路、短路、阻抗不匹配等）时，故障点会对脉冲信号产生反射。

故障点处的反射信号强度和极性取决于故障的性质。例如，对于断路故障，故障点处的阻抗会变得非常大，相当于开路，此时反射信号的极性与入射信号相同，且反射信号的幅度较大；对于短路故障，故障点处的阻抗会变得非常小，相当于短路，反射信号的极性与入射信号相反，反射信号幅度也较大；对于阻抗不匹配点，反射信号的幅度和极性则取决于阻抗不匹配的程度。

具体检测步骤

仪器连接发射脉冲信号接收和分析反射信号识别故障点判断故障类型故障定位与验证定位故障位置$v$$t$$d=\frac{v\times t}{2}$现场验证
