本文介绍了 DFRobot Beetle RP2350 开发板实现步进电机驱动的项目设计，主要包括旋转角度的精确控制、串口发送实现自定义角度旋转、OLED 显示旋转状态三部分。

项目介绍

包括步进电机原理、该项目使用的 28BYJ-48 步进电机，及其驱动器——ULN2003 驱动模块介绍。

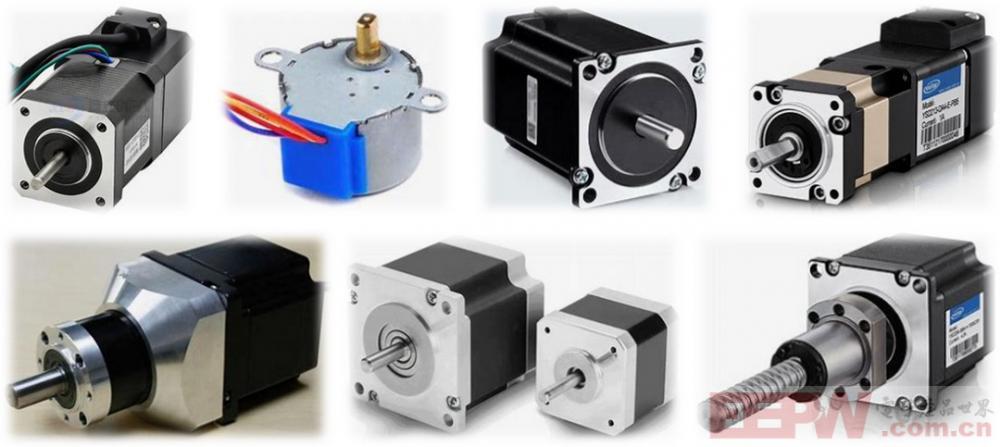

步进电机原理

步进电机（Stepper Motor）是一种将电脉冲信号转换为精确角度位移的执行器件，属于开环控制电机。

核心特点：每接收一个脉冲，转子就转动一个固定的角度（称为“步距角”），无需反馈传感器即可实现位置控制。

结构组成

·定子：绕有线圈的磁极，分为多相（常见2相、4相、5相）。

·转子：永磁体（永磁式）或齿状铁芯（反应式/混合式）。定子绕组按特定顺序通电，产生旋转磁场，吸引转子逐步转动。

工作过程

通过控制器（如单片机）发送脉冲信号，驱动电路按顺序切换定子绕组的电流方向。每切换一次，转子转动一个步距角，连续脉冲使电机连续旋转。

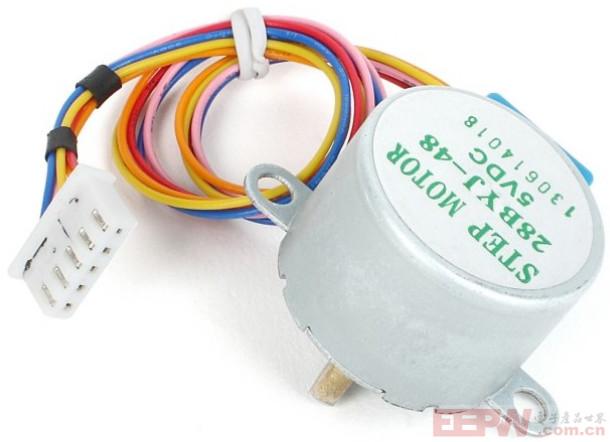

28BYJ-48 步进电机

28BYJ-48 是一款常见的低成本、小扭矩 5 线单极步进电机，可使用 ULN2003 控制器和单片机实现旋转控制，广泛用于打印机、扫描仪、摄像机云台、空调、家电、玩具、消费电子等领域。

实际输出轴步距角为 5.625°/64 ≈ 0.0879°，转一圈理论上需要 64×64=4096 步，实际可能存在误差。

详见：28BYJ-48 数据手册 .

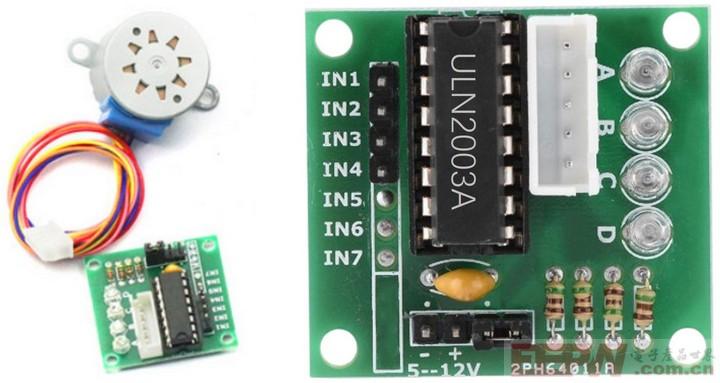

ULN2003 驱动器

ULN2003 是一款常用的达林顿晶体管阵列芯片，专为驱动高电流负载（如继电器、步进电机、LED阵列等）设计。其作用是将 MCU 输出的弱电流信号转换为大电流输出，是控制 28BYJ-48 步进电机的核心驱动芯片。

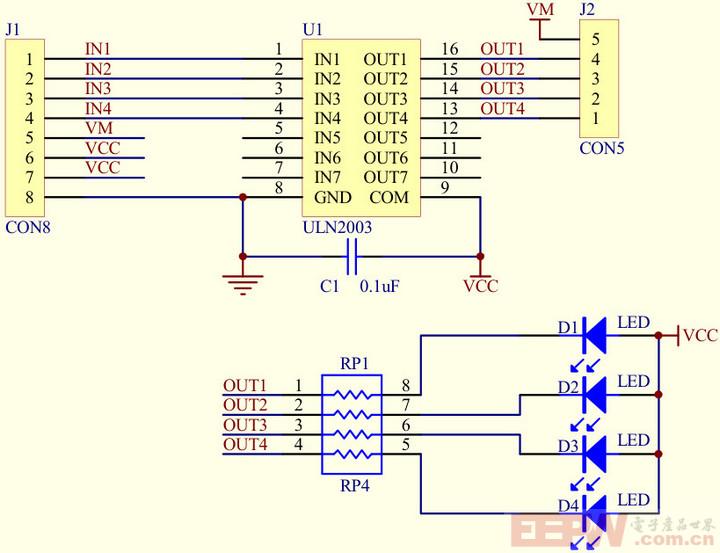

原理图

使用时需要将 28BYJ-48 步进电机的5线快接插头与 ULN2003 模块对应接口连接，并将模块的 4 个控制引脚（信号输入端，丝印 IN1、IN2、IN3、IN4）与单片机对应引脚相连，实现控制信号输入。

详见：ULN2003A 数据手册 - Texas Instruments .

项目方案

具体执行方案和工程测试流程如下

1. 步进电机原理

2. 旋转角度的精确控制

3. 串口发送实现自定义角度旋转

4. OLED 显示旋转状态

旋转指定角度

本节介绍并实现了指定角度的步进电机旋转控制。

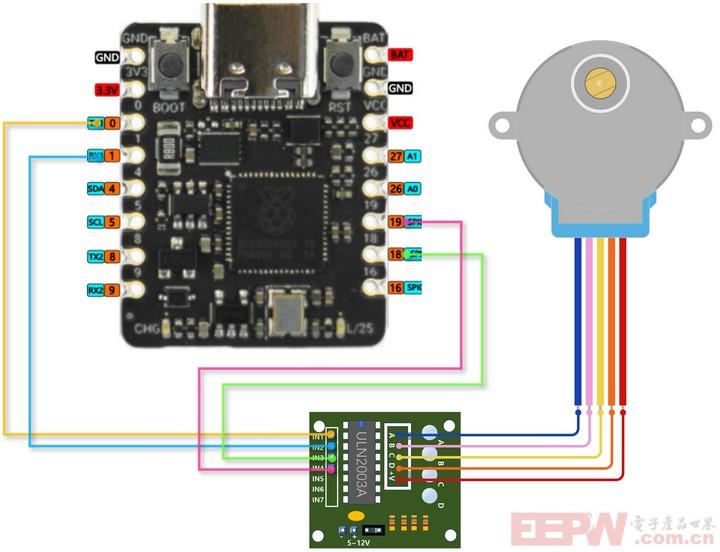

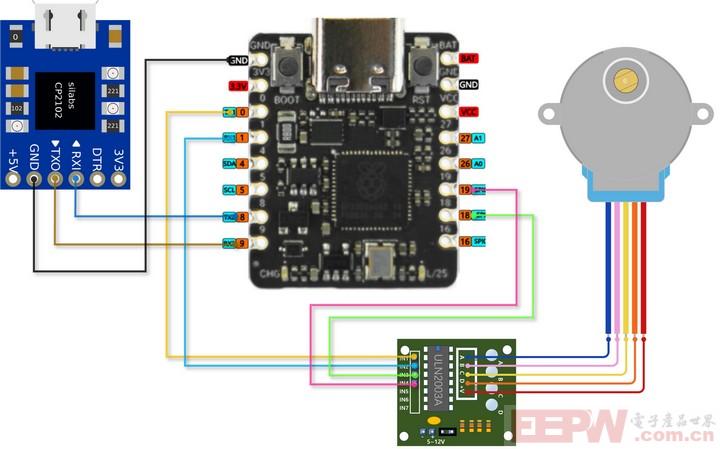

硬件连接

GP0 ---- IN1 (ULN2003)

GP1 ---- IN2 (ULN2003)

GP18 ---- IN3 (ULN2003)

GP19 ---- IN4 (ULN2003)

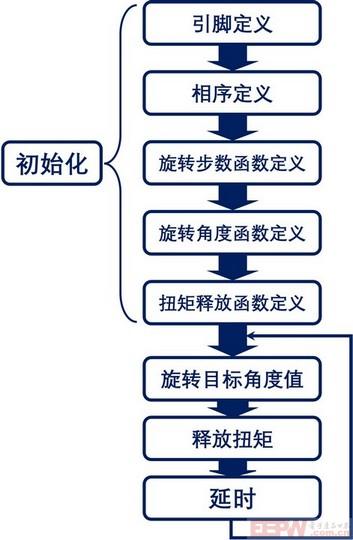

流程图

代码

'''
Name: Stepper Motor driven by ULN2003
Version: v1.0
Date: 2025.05
Author: ljl
Other: Rotate stepper motor (28byj-48) for custom angle.
Hardware connect:
0 ---- IN1 (ULN2003)
1 ---- IN2 (ULN2003)
18 ---- IN3 (ULN2003)
19 ---- IN4 (ULN2003)
Ref: https://pico.nxez.com/2023/11/24 ... pberry-pi-pico.html
'''

from machine import Pin
import utime

# 电机控制引脚
coils = [
    Pin(0, Pin.OUT),  # A相 (IN1)
    Pin(1, Pin.OUT),  # B相 (IN2)
    Pin(18, Pin.OUT),  # C相 (IN3)
    Pin(19, Pin.OUT)   # D相 (IN4)
]

# 四相八拍步进电机的顺序值
STEP_SEQ = [
    [1, 0, 0, 1],  # AB'
    [1, 0, 0, 0],  # A
    [1, 1, 0, 0],  # AB
    [0, 1, 0, 0],  # B
    [0, 1, 1, 0],  # BC
    [0, 0, 1, 0],  # C
    [0, 0, 1, 1],  # CD
    [0, 0, 0, 1]   # D
]

'''
驱动电机旋转指定步数
:param steps: 正数=顺时针，负数=逆时针
:param delay_ms: 步间延时(ms)，控制转速
'''
def step_motor(steps, delay_ms=1):
    direction = 1 if steps >=0 else -1
    for _ in range(abs(steps)):
        for phase in range(8)[::direction]:  # 方向控制
            for coil, state in zip(coils, STEP_SEQ[phase]):
                coil.value(state)
            utime.sleep_ms(delay_ms)

# 旋转角度控制
def rotate_angle(angle):
    steps_per_rev = 509
    steps = int(angle * (steps_per_rev / 360))
    step_motor(steps)

# 释放电机扭矩
def release():
    for coil in coils:
        coil.value(0)

while True:
    #rotate_angle(1) # 以单步方式持续转动
    rotate_angle(180) # 逆时针
    release()
    utime.sleep_ms(2000)
    rotate_angle(-90) # 顺时针
    release()
    utime.sleep_ms(2000)

效果

由供电处的电压-电流计量工具可知，步进电机旋转工作时的功率约为 1W

串口自定义角度

在实现步进电机旋转驱动的基础上，进一步实现串口发送自定义角度并旋转的功能设计方案。

硬件连接

GP0 ---- IN1 (ULN2003)

GP1 ---- IN2 (ULN2003)

GP4 ---- IN3 (ULN2003)

GP5 ---- IN4 (ULN2003)

GP8 ---- RXD (CH340)

GP9 ---- TXD (CH340)

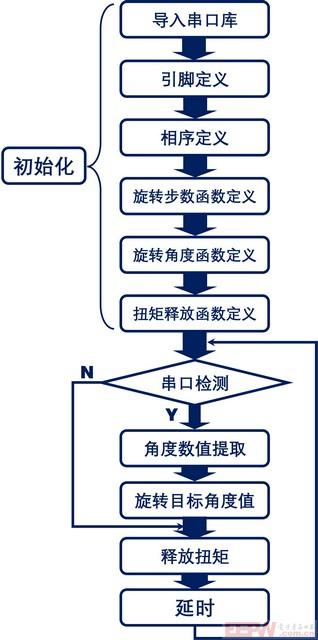

流程图

代码

'''
Name: Stepper Motor rotate custom angle from serial
Version: v1.0
Date: 2025.05
Author: ljl
Other: Rotate stepper motor (28byj-48) for custom angle from UART.
Hardware connect:
0 ---- IN1 (ULN2003)
1 ---- IN2 (ULN2003)
4 ---- IN3 (ULN2003)
5 ---- IN4 (ULN2003)
8 ---- RXD (CH340)
9 ---- TXD (CH340)
'''

from machine import Pin, UART
import utime
import ujson

# 电机控制引脚
coils = [
    Pin(0, Pin.OUT),  # A相 (IN1)
    Pin(1, Pin.OUT),  # B相 (IN2)
    Pin(4, Pin.OUT),  # C相 (IN3)
    Pin(5, Pin.OUT)   # D相 (IN4)
]

# 四相八拍步进电机的相序
STEP_SEQ = [
    [1, 0, 0, 1],  # AB'
    [1, 0, 0, 0],  # A
    [1, 1, 0, 0],  # AB
    [0, 1, 0, 0],  # B
    [0, 1, 1, 0],  # BC
    [0, 0, 1, 0],  # C
    [0, 0, 1, 1],  # CD
    [0, 0, 0, 1]   # D
]

# 驱动电机旋转指定步数；delay_ms 步间延时(ms)，控制转速
def step_motor(steps, delay_ms=1):
    direction = 1 if steps >=0 else -1
    for _ in range(abs(steps)):
        for phase in range(8)[::direction]:  # 方向控制
            for coil, state in zip(coils, STEP_SEQ[phase]):
                coil.value(state)
            utime.sleep_ms(delay_ms)

# 角度控制
def rotate_angle(angle):
    steps_per_rev = 509
    steps = int(angle * (steps_per_rev / 360))
    step_motor(steps)

# 释放电机扭矩
def release():
    for coil in coils:
        coil.value(0)

# 串口控制旋转角度
def uart_control():
    uart = machine.UART(1, baudrate=9600, tx=Pin(8), rx=Pin(9))
    while True:
        if uart.any():
            cmd = uart.read()
            try:
                data = ujson.loads(cmd)
                rotate_angle(int(data['angle']))
                release()
            except:
                uart.write('Invalid command\r\n')
                release()
        else:
            release()
        utime.sleep_ms(100)

# main loop
while True:
    uart_control()

这里为了节能并提高效率，仅在串口发送正确指令时旋转，其他情况均释放步进电机扭矩，此时电流约为 0 .

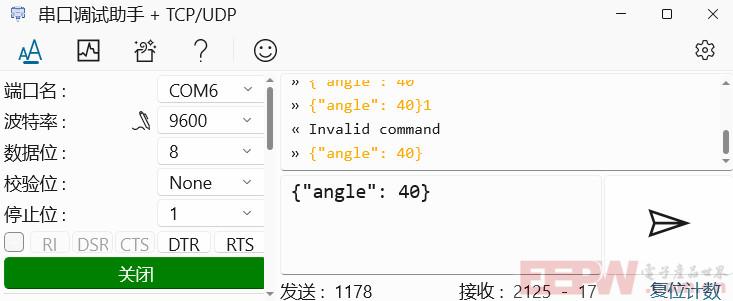

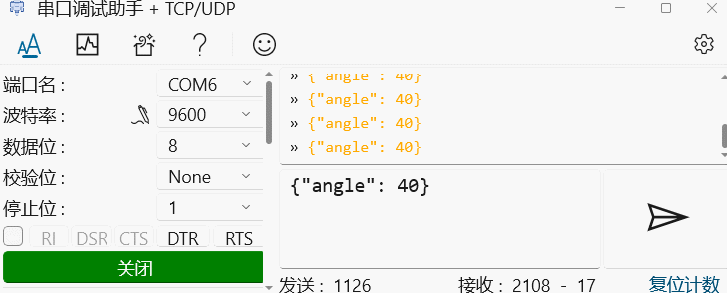

效果

由于调用了 ujson 库，因此串口发送指令需符合 json 格式，如 {"angle":40} .

若串口发送 json 消息的格式错误，则反馈指令无效的提示。

OLED 显示旋转状态

在前面实现步进电机旋转驱动、串口自定义角度控制的基础上，进一步实现串口发送角度、旋转、OLED 状态显示的功能设计方案。

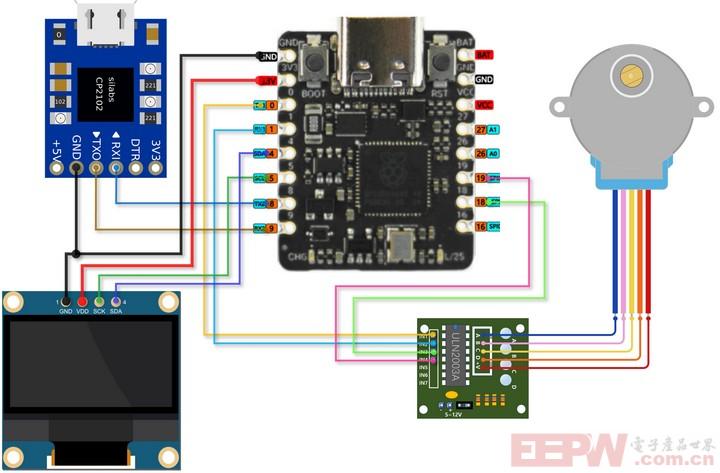

硬件连接

GP0 ---- IN1 (ULN2003)

GP1 ---- IN2 (ULN2003)

GP18 ---- IN3 (ULN2003)

GP19 ---- IN4 (ULN2003)

GP8 ---- RXD (CH340)

GP9 ---- TXD (CH340)

GP4 ---- SDA (OLED_SSD1306)

GP5 ---- SCL (OLED_SSD1306)

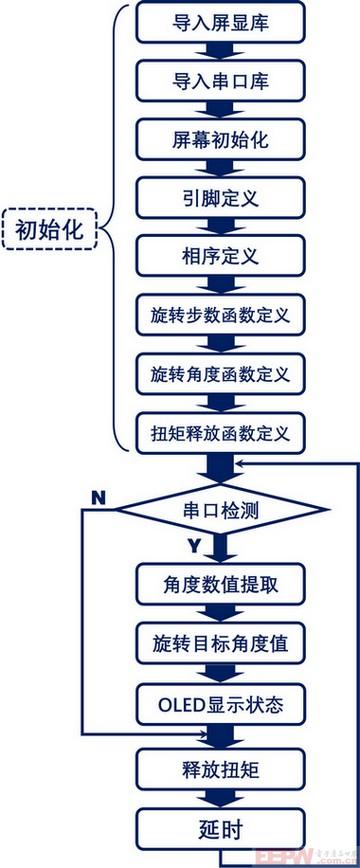

流程图

代码

'''
Name: Stepper Motor rotate custom angle from serial and OLED display
Version: v1.0
Date: 2025.05
Author: ljl
Other: Rotate stepper motor (28byj-48) for custom angle from UART, and OLED display the motor state in moving or steady.
Hardware connect:
0 ---- IN1 (ULN2003)
1 ---- IN2 (ULN2003)
18 ---- IN3 (ULN2003)
19 ---- IN4 (ULN2003)
8 ---- RXD (CH340)
9 ---- TXD (CH340)
4 ---- SDA (OLED_SSD1306)
5 ---- SCL (OLED_SSD1306)
Serial send style: {"angle": 40}
'''

from machine import Pin, UART, SoftI2C
import ssd1306 # OLED
import ujson # read uart string
import utime

# ==== Initialized IIC OLED ====
i2c = SoftI2C(scl=Pin(5), sda=Pin(4))
oled_width = 128
oled_height = 64
oled = ssd1306.SSD1306_I2C(oled_width, oled_height, i2c)

# display the motor state
def display_motor(angle,state):
    oled.fill(0)  # 清屏
    oled.text("Rotate Angle: ", 0, 0)
    oled.text("{:.1f} deg".format(angle), 20, 15)
    oled.text("State: ", 0, 35)
    if state == 1:
        oled.text("Rotating ...", 20, 50)
    elif state == 0:
        oled.text("Reset", 20, 50)
    else:
        oled.text("Error", 20, 50)
    oled.show()

# 电机控制引脚
coils = [
    Pin(0, Pin.OUT),  # A相 (IN1)
    Pin(1, Pin.OUT),  # B相 (IN2)
    Pin(18, Pin.OUT),  # C相 (IN3)
    Pin(19, Pin.OUT)   # D相 (IN4)
]

# 四相八拍步进电机的相序
STEP_SEQ = [
    [1, 0, 0, 1],  # AB'
    [1, 0, 0, 0],  # A
    [1, 1, 0, 0],  # AB
    [0, 1, 0, 0],  # B
    [0, 1, 1, 0],  # BC
    [0, 0, 1, 0],  # C
    [0, 0, 1, 1],  # CD
    [0, 0, 0, 1]   # D
]

# 驱动电机旋转指定步数；delay_ms 步间延时(ms)，控制转速
def step_motor(steps, delay_ms=1):
    direction = 1 if steps >=0 else -1
    for _ in range(abs(steps)):
        for phase in range(8)[::direction]:  # 方向控制
            for coil, state in zip(coils, STEP_SEQ[phase]):
                coil.value(state)
            utime.sleep_ms(delay_ms)

# 角度控制
def rotate_angle(angle):
    steps_per_rev = 509  # 64步/拍 × 8拍 × 8相位
    steps = int(angle * (steps_per_rev / 360))
    step_motor(steps)

# 释放电机扭矩
def release():
    for coil in coils:
        coil.value(0)

# 串口控制旋转角度
def uart_control():
    uart = machine.UART(1, baudrate=9600, tx=Pin(8), rx=Pin(9))
    while True:
        if uart.any():
            cmd = uart.read()
            try:
                data = ujson.loads(cmd)
                ra = float(data['angle']) # rotate angle
                display_motor(ra,1)
                rotate_angle(ra)
                release()
                display_motor(ra,0)
            except:
                uart.write('Invalid command\r\n')
                release()
        else:
            release()
            #display_motor(0,0)
        utime.sleep_ms(100)

# main loop
display_motor(0,0) # initialize OLED display
while True:
    uart_control()

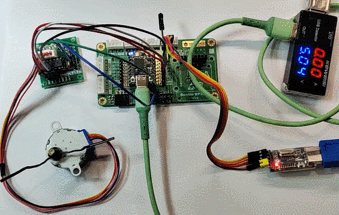

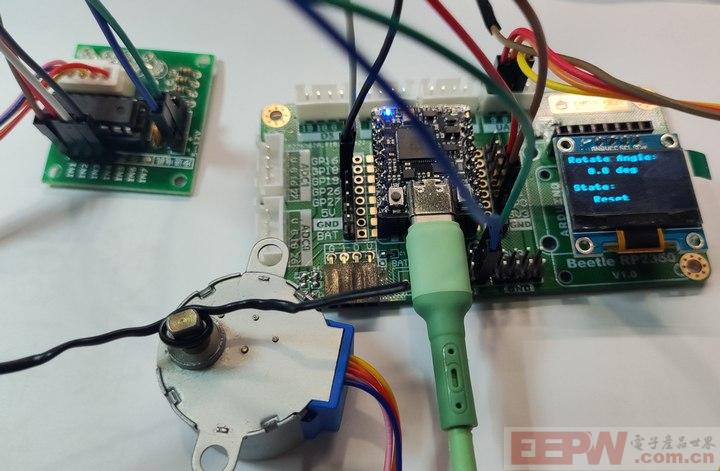

效果

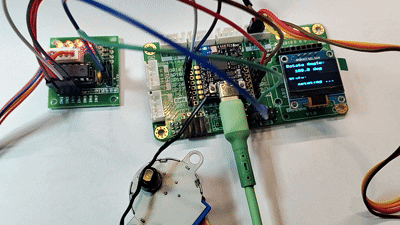

动态

总结

本文介绍了 DFRobot Beetle RP2350 开发板实现步进电机驱动的项目设计，包括旋转角度的精确控制、串口发送实现自定义角度旋转、OLED 显示旋转状态等，为 Beetle-RP2350 的开发、设计和应用提供了参考。
