本次实验，测试右对齐模式下的I2S输出情况。

在原来程序的基础上，只是简单修改工作模式，支出需要修改宏定义即可

//0: I2S 飞利浦标准

//1: MSB 左对齐标准

//2:LSB 右对齐标准

//3:PCM 标准

//#define STD_MODE     1    //I2S 标准选择

//#define STD_MODE       0    //    飞利浦标准

#define STD_MODE     2    //    右对齐标准

//#define STD_MODE     3    //    PCM 标准

编译、下载、执行。

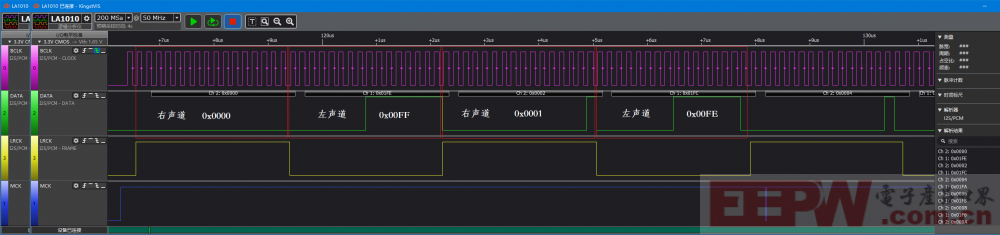

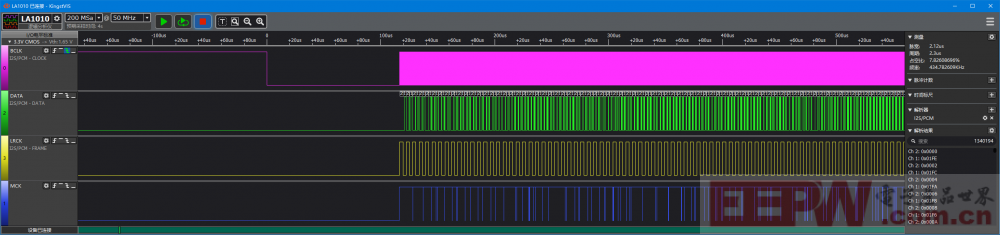

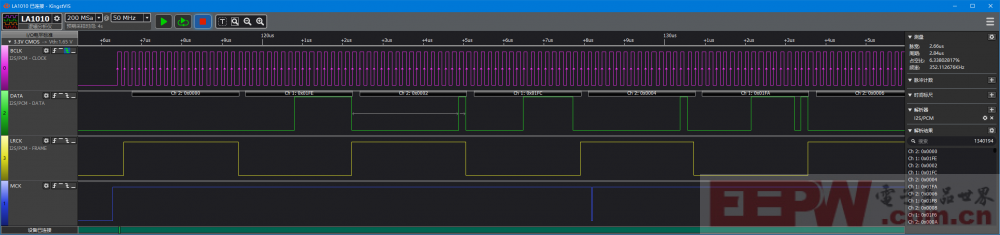

获得的逻辑波形：

根据资料，在右对齐模式下：

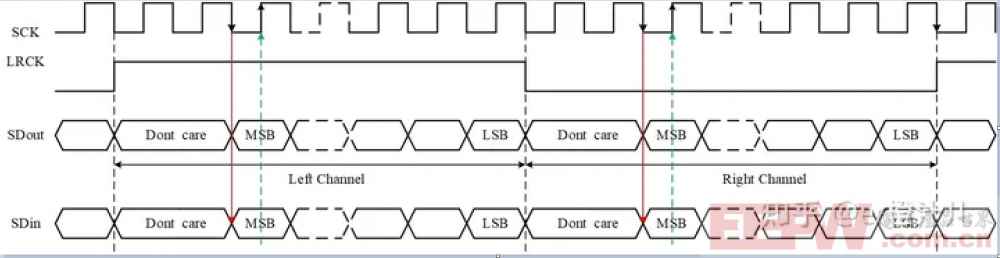

右对齐模式接口时序的特点如下

（1）右对齐格式中，LRCK为高电平时，表示当前传输的数据为右声道数据；当LRCK为低电平时，表示当前传输的数据为左声道数据

（2）在SCK下降沿发送数据，在SCK上升沿接收数据

（3）无Data delay：发送的有效数据相当于LRCK跳变沿（从0到1或从1到0）不延迟

（4）数据发送从MSB开始；数据LSB与LRCK跳变沿对齐

实验中使用的是16位的数据及16位的数据通道宽度，所以实验效果看起来和左对齐模式没有什么区别。
