什么是PD诱骗协议芯片

PD诱骗芯片，全称为Power Delivery（PD）诱骗芯片，是一种能够模拟符合USB Type-C接口规范的电源管理单元（Power Delivery Unit，简称PDIC）的芯片。它内置了PD通讯模块，通过与供电端（如PD充电器）的PD协议芯片握手通信，可以申请出需要的电压给产品供电。

PD诱骗协议芯片的工作原理及特点

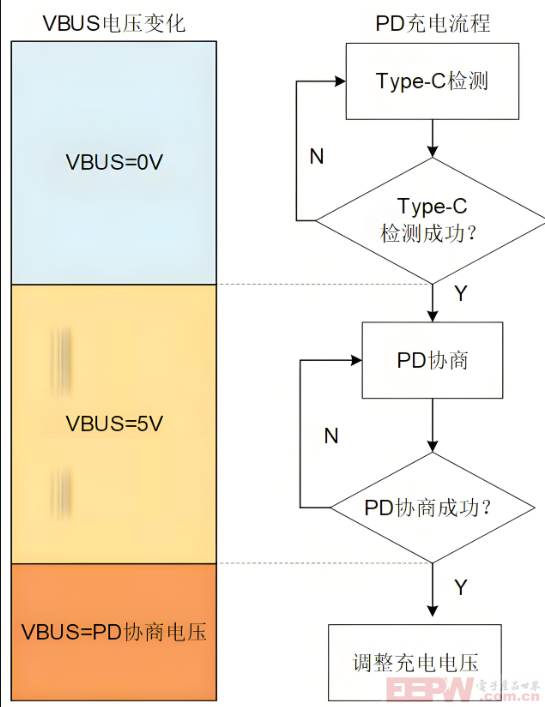

诱骗芯片通过CC线向充电器发送预设的PD协议请求信号，请求特定的电压（如9V、12V、15V或20V）‌充电器收到请求后，充电器会切换内部电源电路，输出对应的电压‌。诱骗协议芯片可持续监控输出状态，确保电压稳定，并在异常情况下（如过压、过流）断开连接以保护设备‌。

PD诱骗芯片具有多种优点，包括高效、快速、安全等。它可以将电压从低电压升高到高电压，为设备提供更多的能量，并且能量转化率可以达到90%以上，减少了能源的浪费。此外，PD诱骗芯片还具有体积小、重量轻、价格便宜等优点，因此在移动设备、消费电子、新能源等领域得到广泛应用。

市面上的PD诱骗协议芯片繁多，哪一款性价比高、兼容性较强呢？我们对市面上诱骗协议芯片的价格和兼容性进行对比，选出汇铭达的XSP01E这款芯片，这款芯片不管是从它的兼容性，还是价格上来看都有着绝对的优势，下面我们来一起了解一下这款芯片都有哪些特点。

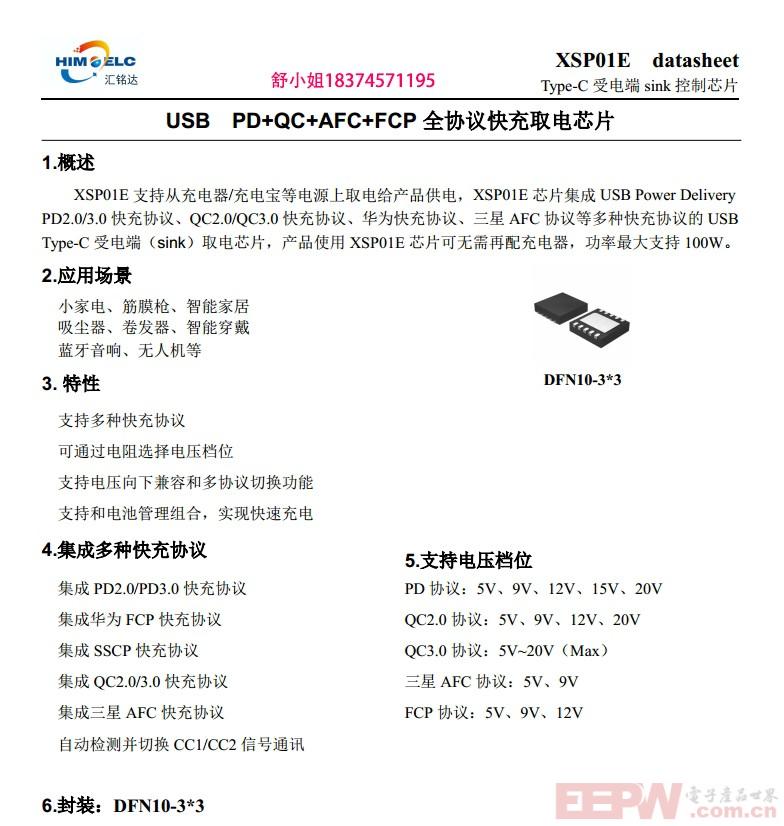

诱骗协议芯片XSP01E概述

XSP01E 是一款受电端快充取电芯片，它内部集成多种快充协议取电，支持从充电器USB-A/C口取电5V、9V、12V、15V、20V电压为后端设备快速供电，和充电管理芯片组合能够实现大功率100W快速充电。

特点

1、采用DFN10_3*3小封装，集成度更高

2、支持PD、QC、华为、三星等多种快充协议，能够兼容市面上所有充电器所支持的5V、9V、12V、15V、20V电压档位。

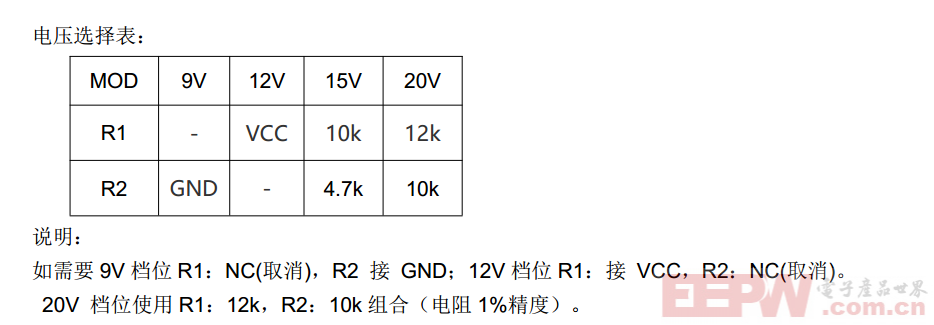

3、支持电阻选择电压档位，可根据设备的需求自主选择设备所支持的最大电压档位

4、支持电压自动向下兼容和多协议切换功能，无论连接的是 C 口充电器或是 A 口充电器都支持电压档位向下兼容功能，设备只需要设置支持的最大电压档位就能实现电压自动向下兼容功能，（例如： 设定 12V 模式，优先获取 12V， 若连接的充电器没有 12V 最大是 9V， 则自动获取充电器的 9V 档位） ， 获取快充协议顺序（PD→QC→AFC→FCP）

5、自动检测CC1和CC2信号通讯，这使得USB Type-C接口无需区分正反面，提高了使用的便捷性‌

应用

需要 USB Type-C 接口快充的各种电子设备、如小家电、智能家居、电动工具、无人机、智能穿戴、摄影设备等

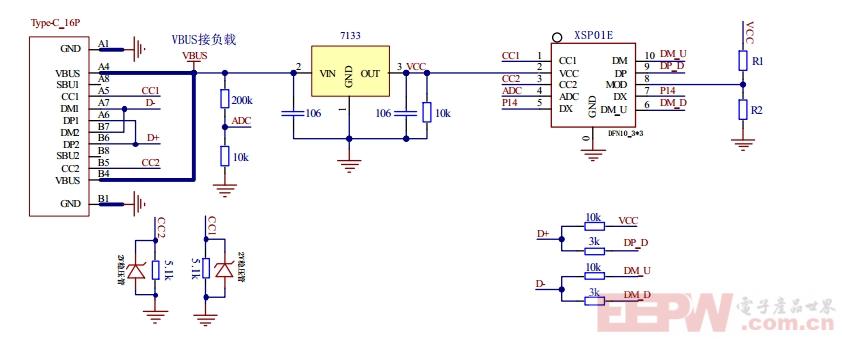

电路设计

PD诱骗协议芯片应用哪些场景？

PD取电芯片的应用范围非常广泛，主要适用于需要Type-C接口快充输入的设备，包括但不限于：

1、智能穿戴设备‌：如智能手表、智能手环等可以通过PD诱骗芯片实现快速充电，满足用户对设备续航的需求‌

2、小家电设备‌：如电动工具、筋膜枪、手电钻等也可以通过PD诱骗芯片实现快速充电，提高工作效率和用户体验‌

3、蓝牙耳机和平板‌：这些设备也需要快速充电，PD诱骗芯片能够提供高效的充电解决方案‌

4、无人机和其他电子设备‌：PD诱骗芯片也适用于无人机和其他需要快速充电的电子设备‌
