首先，我们来了解一下PD协议。PD协议，全称为Power Delivery协议，是一种用于快速充电的协议标准。它通过协商电压和电流，实现了更加灵活、高效的充电方式。与此同时，PD协议还支持多种功率传输模式，包括单向、双向和无线充电模式，为各种电子设备提供了更为便捷的充电解决方案。

随着智能电子产品的广泛应用，快充方案越来越受到重视，且迭代次数也更加频繁。在一些使用频率较高、耗电较大的电子产品中，快充方案也成为了大多数人的追求，它能很大程度上缩短充电的时间，例如XSP04D这款快充诱骗协议方案，它不仅能实现从电源适配器的A/C取电给设备快速供电，还能实现和主板共用一个Type-C和电脑传输数据功能。

特点

支持多种快充协议，兼容性更强

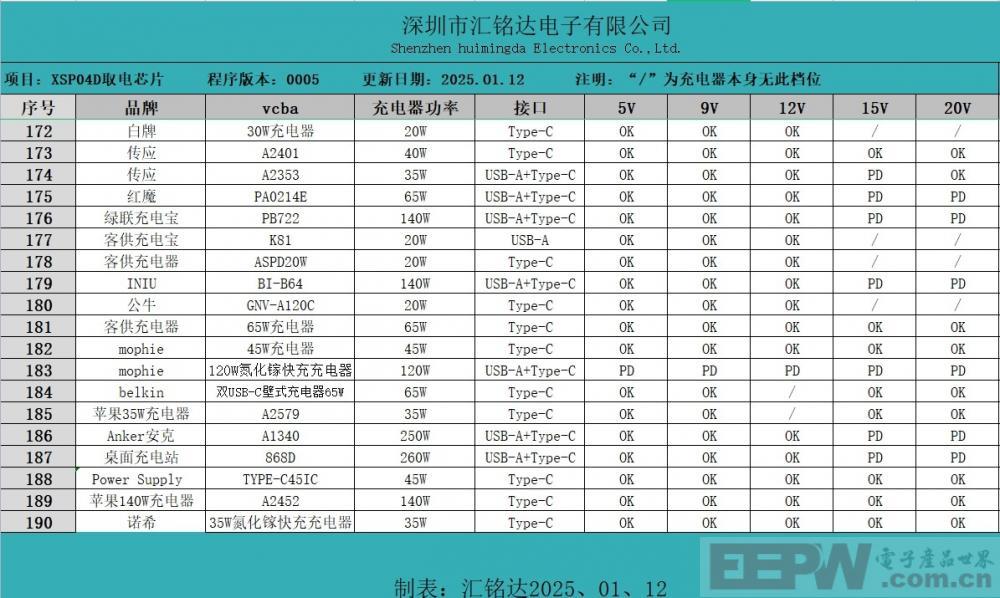

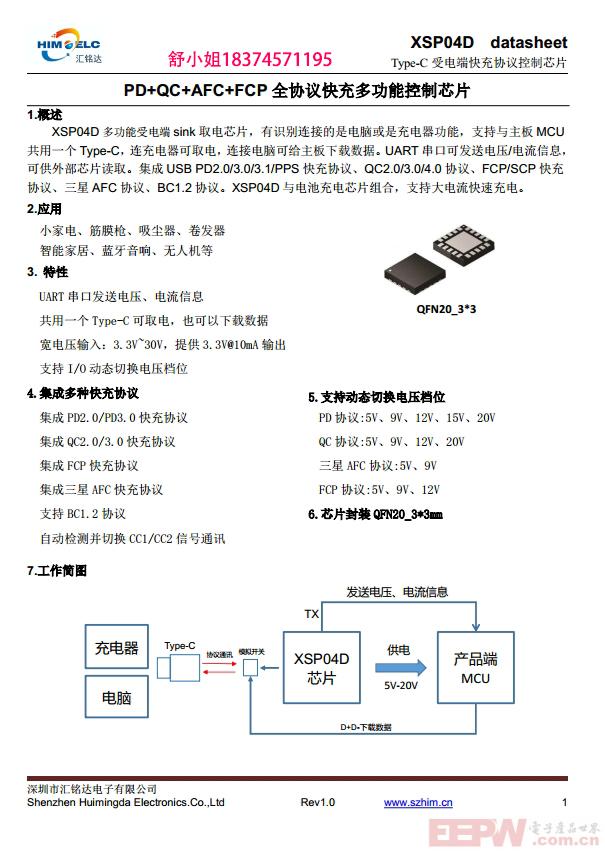

XSP04D支持PD2.0/3.0/PPS协议、QC2.0/3.0/4.0协议、华为FCP/SCP协议、三星AFC协议和BC1.2 等多种快充协议，能够兼容市面上所有充电器所支持的5V、9V、12V、15V、20V和PPS微调电压，兼容性非常强大，而市面上支持快充协议较少的芯片多少都存在兼容性问题，所以如果需要考虑兼容性问题就需要选择支持协议较多的芯片。

与主板共用一个Type-C与电脑传输数据

除了充电功能外，XSP04D芯片还具备数据传输的能力。这一特性打破了以往充电接口与数据传输接口分离的束缚，实现了充电与数据传输的一体化。用户只需一根Type-C数据线，即可轻松完成设备的充电和数据传输，极大地提升了使用的便捷性。对于职场精英而言，携带一款小巧轻便的PD充电器和数据线，即可轻松应对笔记本、手机、平板等多种设备的充电和数据传输需求。

通过串口读取充电器功率信息，防止充电器过载重启

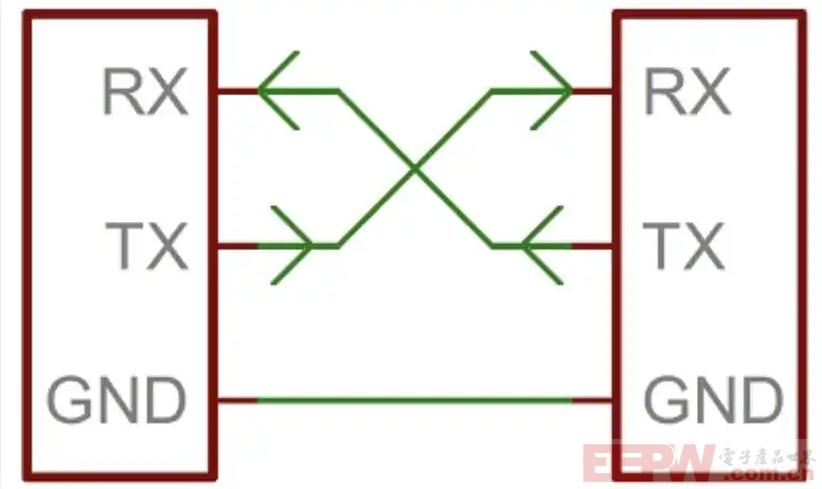

XSP04D支持外部MCU通过UART串口读取电压/电流信息。通过实时监控充电过程中的功率变化，及时发现异常功率情况，如过载、短路等，从而采取措施防止可能的安全风险

应用案例

客户产品需求： 从笔记本电脑A口和C口都能获取5V电压检测usb插入，和主板共用一个Type-C口与笔记本的A口和C口传输数据

通过对XSP04D芯片内部的程序和外部线路的改动，最终实现连接笔记本电脑A口获取5V电压给产品供电，并实现主板与电脑传输数据

诱骗协议芯片应用场景

手持设备：如智能手机、平板电脑等，这些设备对充电速度和效率有较高要求，快充诱骗协议芯片能够提供高效、安全的充电体验，延长设备的使用时间，让用户无需频繁充电，享受更加流畅的使用体验。

小家电：  如筋膜枪、小型加热器、电风扇等，通过PD诱骗协议芯片可以实现快速充电，提高设备的兼容性和稳定性。这对于需要频繁使用的小家电来说尤为重要，确保了设备的持续稳定运行，提升了用户的使用体验。

智能家居：如智能灯泡、扫地机器人等，PD诱骗协议芯片为这些设备提供稳定可靠的电源管理方案，促进了智能家居的普及和发展。随着智能家居市场的不断扩大，PD芯片的应用前景将更加广阔。

其他设备：如无线充电器、POS机、电动工具等，PD诱骗协议芯片也能够提供高效的电源管理解决方案。这些设备对充电效率和安全性有着较高的要求，PD诱骗协议芯片的引入无疑为它们提供了更加可靠的保障。

结语

PD诱骗协议芯片以其卓越的性能和广泛的应用前景，正在逐步成为智能设备连接的新标准。随着技术的不断进步和市场需求的持续增长，我们有理由相信，PD诱骗协议芯片将在更多领域得到广泛应用，为用户带来更加便捷、高效、安全的充电和数据传输体验。同时，PD诱骗协议芯片也将继续推动整个电子行业的进步和发展，为我们构建一个更加智能、高效、便捷的数字世界贡献力量。
