 NXP FRDM-MCXA156开发板 的GPIO控制RGB LED的测评，包含硬件分析、代码实现和进阶技巧：

一、硬件定位

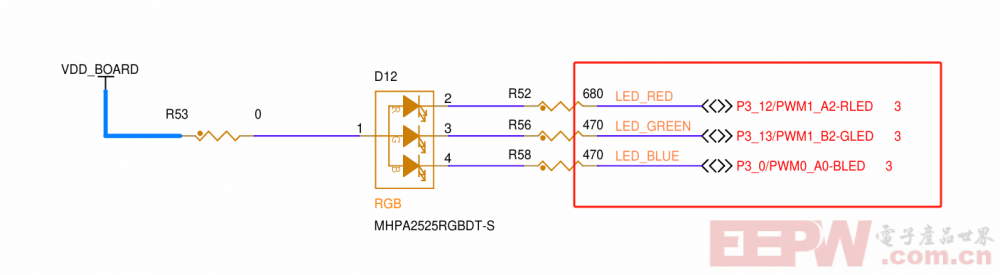

LED电路原理图

开发板原理图中RGB LED连接引脚，标注LED_RED/LED_GREEN/LED_BLUE.

MCXA156开发板常见设计为 共阳极 结构,LED阳极接3.3V，阴极通过GPIO控制接地点亮.

电流限制电阻,串联电阻值680Ω,470Ω，需亮度调整可并联或更换电阻大小。

二、GPIO配置速通

1. 开发环境准备

MCUXpresso IDE v24.12.148

使用 MCUXpresso IDE + MCUXpresso SDK导入frdm-mcxa15b开发板支持包

2. 代码

GPIO_PinInit(BOARD_LED_GPIO, BOARD_LED_GPIO_PIN, &led_config);
GPIO_PinInit(BOARD_LED_GPIO, BOARD_LED_GREEN_GPIO_PIN, &led_config);
GPIO_PinInit(BOARD_LED_GPIO, BOARD_LED_BLUE_GPIO_PIN, &led_config);

while (1)
{
delay();
GPIO_PortToggle(BOARD_LED_GPIO, 1u << BOARD_LED_GPIO_PIN);
delay();
GPIO_PortToggle(BOARD_LED_GPIO, 1u << BOARD_LED_GREEN_GPIO_PIN);
delay();
GPIO_PortToggle(BOARD_LED_GPIO, 1u << BOARD_LED_BLUE_GPIO_PIN);
delay();
}


#ifndef BOARD_LED_RED_GPIO
#define BOARD_LED_RED_GPIO GPIO3
#endif
#ifndef BOARD_LED_RED_GPIO_PIN
#define BOARD_LED_RED_GPIO_PIN 12U
#endif

#ifndef BOARD_LED_GREEN_GPIO
#define BOARD_LED_GREEN_GPIO GPIO3
#endif
#ifndef BOARD_LED_GREEN_GPIO_PIN
#define BOARD_LED_GREEN_GPIO_PIN 13U
#endif

#ifndef BOARD_LED_BLUE_GPIO
#define BOARD_LED_BLUE_GPIO GPIO3
#endif
#ifndef BOARD_LED_BLUE_GPIO_PIN
#define BOARD_LED_BLUE_GPIO_PIN 0U
#endif

三.实现驱动效果
