一：认识介绍

支持 SLE 1.0协议、BLE 5.4协议

免许可 ISM 2.4GHz频段,最大输出功率+6dBm高性能 32bit CPU，最大主频 64MHz，支持浮点内置 SRAM 160KB，内置 512KB FLASH

支持加密方式:AES、SM4 和 TRNG

支持:USB2.0*1、SPI*3、UART*3、AFE、PWM*2、12C*2、12S/PCM*1、PDM、QDEC、KeyScan 等丰富外设支持 USB2.0，支持 FS/HS mode，最大支持 480Mbit/s支持 NFC Type2 Tag 功能，支持 NFC 场唤醒功能。BLE 支持LE1M、LE2M、LR50OK、LR125K

支持 BLE 白名单、HID 人机接口、BLE 业务间隙扫频功能、AFH 跳频支持最多连接 8 条链路

SLE 支持无线帧类型1(GFSK 帧)和无线帧类型 2(低延时帧)SLE 支持广播、发现和接入功能供电电压:1.8V~3.6V天线接口:PCB 板载天线/邮票孔二选支持-45°℃~85°C长时间使用

超小尺寸:19*12.9mm

支持低功耗

支持 AT 指令和数据透传

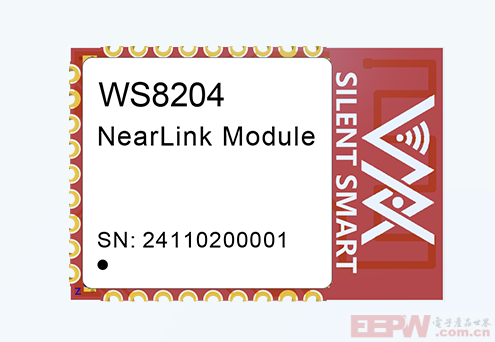

WS8204 是一款高度集成 2.4GHz SoC BLE&SLE 芯片方案模组，集成 BLE5.4/SLE1.0 子系统，包含 MAC、Baseband、

RF、balun、功率放大器、低噪 声放大器，TX/RX switch 等模块，支持 1M/2M/4M 3 种带宽，最大支持 12Mbit/s 速率。

WS8204 集成高性能 32bit 微处理器（MCU），硬件安全引擎以及丰富的外设接 口，外设接口包括 SPI、UART、I2C、

PWM、GPIO、USB2.0、NFC Tag、PDM、 I2S/PCM、QDEC、KEYSCAN 键盘扫描电路，支持 8 路 13bit 分辨率 ADC、

ADC 支 持对接音频 AMIC，内置 SRAM 和合封 Flash，并支持在 Flash 上运行程序。 WS8204 支持 LiteOS，并配套提

供开放、易用的开发和调试运行环境。

WS8204 将片上 IO 全部引出，方便客户二次开发，模组自带屏蔽罩，同时可选择板载 PCB 天线或邮票孔二选一天线形

式，19mm * 12.9mm 超小尺寸，非常适用于鼠标、键盘、手写笔、网关以及 IOT 等物联网智能终端领域。

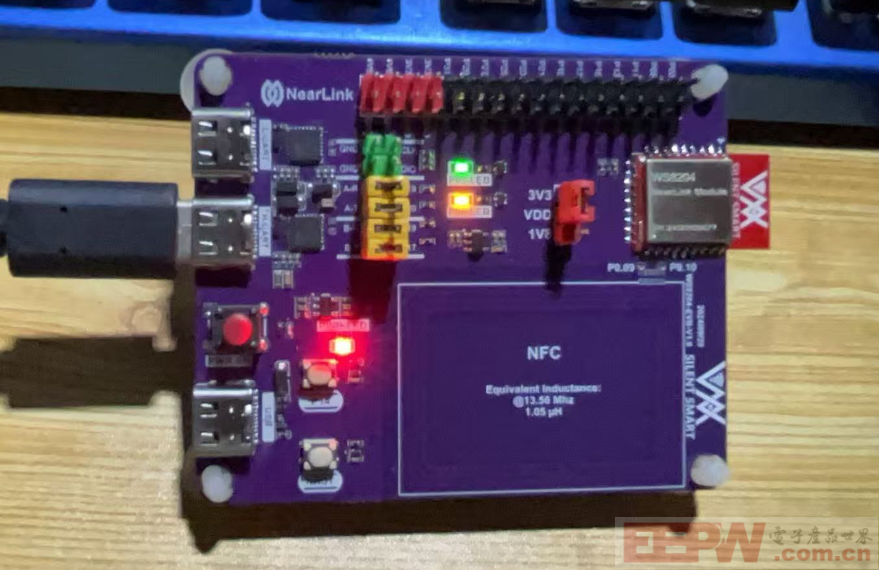

测试套件采用 USB 接口作为电源输入和通信接口,支持数据收发、USB 通信;预留双 LED 指示、功能按键;支持按键一键断电;支持复位按键操作;支持 1.8V/3.3V 供电，通过跳冒切换;支持 PCB 板载天线通信;

二.特点

双模无线协议与高性能射频设计

双协议支持：同时支持 BLE 5.4（低功耗蓝牙）和 SLE 1.0（自定义低延时协议），满足复杂物联网场景的多样化需求（如智能家居、工业控制）。

射频性能卓越：

支持 1M/2M/4M带宽，最高速率达 12Mbit/s（SLE模式下），远超传统BLE芯片。

集成 PA（功率放大器） 和 LNA（低噪声放大器），最大输出功率 +6dBm，覆盖更广通信范围。

支持 NFC Type2 Tag 及场唤醒功能，实现无电状态下的近场交互（如设备快速配对）。

高度集成与超小尺寸设计

全栈集成：将 MAC层、基带、射频前端（Balun、TX/RX Switch） 等模块整合于单芯片，大幅降低外围电路复杂度。

超小封装：模组尺寸仅 19mm×12.9mm，可选 PCB板载天线或邮票孔天线，适配对空间敏感的终端（如鼠标、手写笔、穿戴设备）。

丰富外设接口：

支持 USB 2.0（480Mbit/s高速模式）、SPI/UART/I2C、PDM/I2S/PCM音频接口、8路13bit ADC，可直接连接传感器、麦克风等外围器件。

提供 NFC、键盘扫描（KeyScan）、正交解码器（QDEC） 等专用功能，简化人机交互设计。

低功耗与安全增强特性

能效优化：

支持 1.8V~3.6V宽电压供电，静态功耗低至 µA级，适配电池供电场景（如无线键盘、传感器节点）。

提供 LR50K/LR125K 低速率模式，进一步延长续航时间。

安全防护：

内置 硬件加密引擎（支持 AES、SM4 国密算法）及 TRNG（真随机数生成器），保障数据传输安全。

通过 硬件隔离设计 和 固件签名验证，防止恶意代码注入或数据窃取。

开发友好性与场景适配能力

灵活开发支持：

集成 LiteOS操作系统，提供开放的开发环境，支持快速二次开发。

支持 AT指令透传，降低无线协议栈开发门槛。

工业级可靠性：

工作温度范围 -45°C~85°C，适应严苛环境（如户外网关、工业控制器）。

模组自带 屏蔽罩，增强抗电磁干扰能力。

三.资料

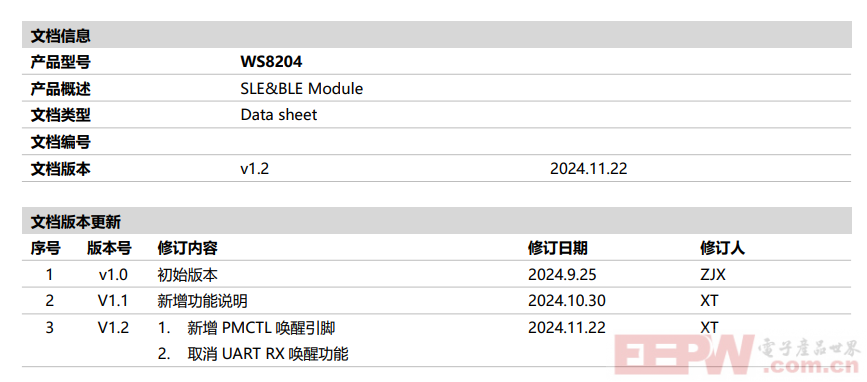

WS8204_Data Sheet_CN_v1.2(1).pdf
