一、概述

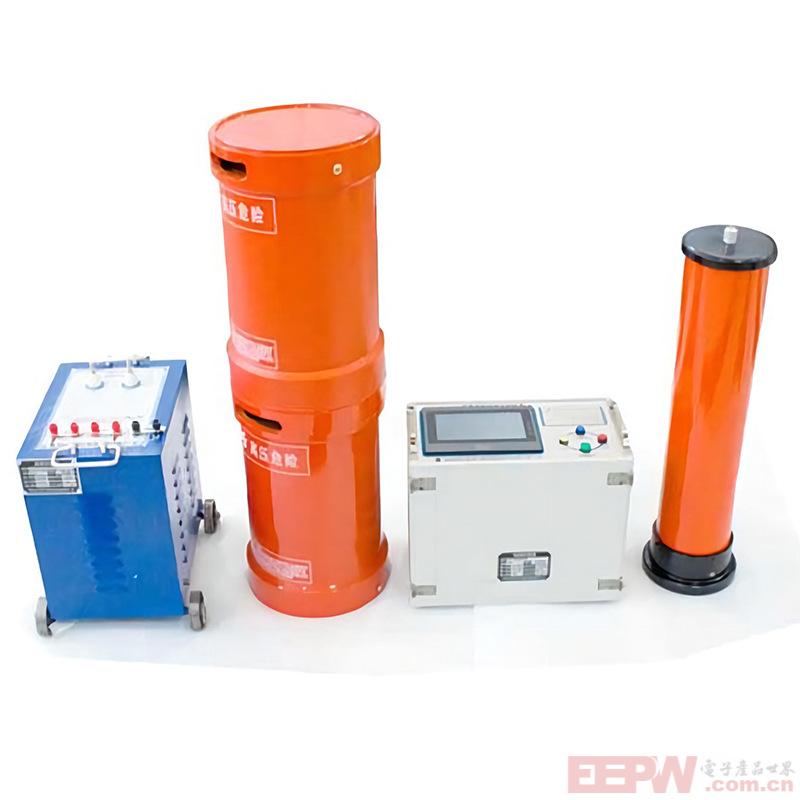

    变频串联谐振耐压试验装置(以下简称“KDXZ-22/22”)是一种基于谐振原理设计的高压电气测试设备，主要用于评估电容性电力设备在工频或变频条件下的绝缘性能和谐振特性，确保其在高压环境下的安全性和可靠性。

    凯迪正大KDXZ-22/22通过调节电源频率，使电抗器与被试品（如电缆、变压器等）的等效电容形成串联谐振回路，在谐振状态下产生高电压或大电流。在此过程中，系统阻抗最小且电流最大，从而以较低输入功率实现对被试品的高压测试。

二、KDXZ-22/22应用场景

‌1. 高压设备耐压试验‌

   · 电缆：适用于6kV-500kV高压交联电缆的工频/变频交流耐压试验，检测电缆绝缘缺陷或老化问题。

   · 变压器与发电机：评估绕组和绝缘状态，验证其在额定电压下的稳定性。

   · GIS/SF6开关：测试气体绝缘设备的耐压能力和开关性能。

   · 互感器及套管：检测电容型设备的绝缘强度。

2. 系统安全评估‌

   · 识别电力系统中潜在的谐振风险，预防因谐波引发的过电压或过电流现象，延长设备寿命
