本次完成INA219的电压电流及功率检测。

首先完成硬件连接：

OLED连接不变，增加INA219模块和电源。本次使用的是两节18650锂电池供电，可随时替换12V直流电源。本次只做了原始数据的显示，未进行滤波。

一、硬件设计：

课件中使用继电器，手上没有继电器，本次使用L298N驱动电机。具体连接方式如下：

1、L298N介绍

L298N是双路H桥电机驱动。

供电范围：5~35V，

驱动电流：2A

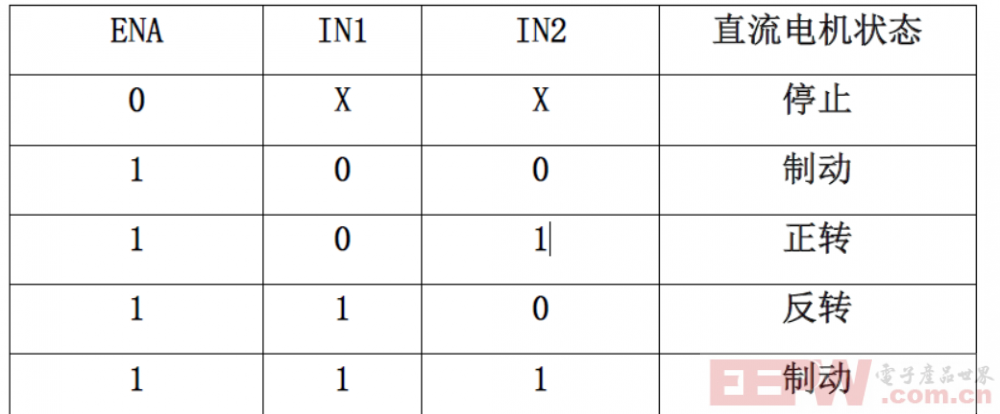

驱动控制输入与电机状态如下表：

IN1和IN2可控制正反转，还可输入PWM，控制电机转速。

L298N内部具有线性稳压器，可输出5V电压，给单片机、OLED供电。

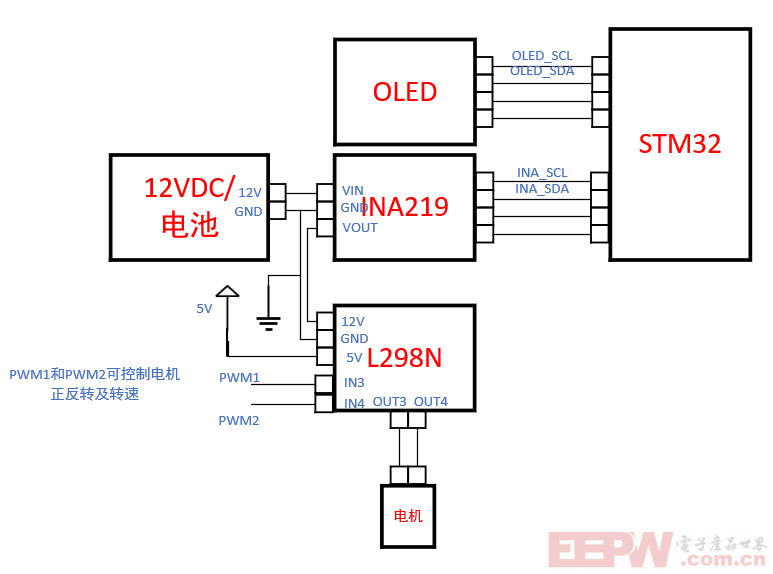

本次连接方式如上图：电源接入到INA219电源输入端，INA219输出端接L298N供电端。L298N通过内部线性稳压器提供5V电压，给单片机及OLED等所有5V负载供电（图上IIC上没特意标出来）。

2、INA219连接：

INA219通信方式为IIC协议，与OLED相似。但OLED只接收信息，STM32的GPIO只需设置为输出模式。INA219发送信息，通信过程中，需要修改GPIO的模式。

本次使用PC2（SCL）和PC3（SDA）做为模拟IIC接口。

二、软件设计

1、STM32CubeMX配置：

在上次基础上增加PC2和PC3配置，其他不变。

2、MDK编程：

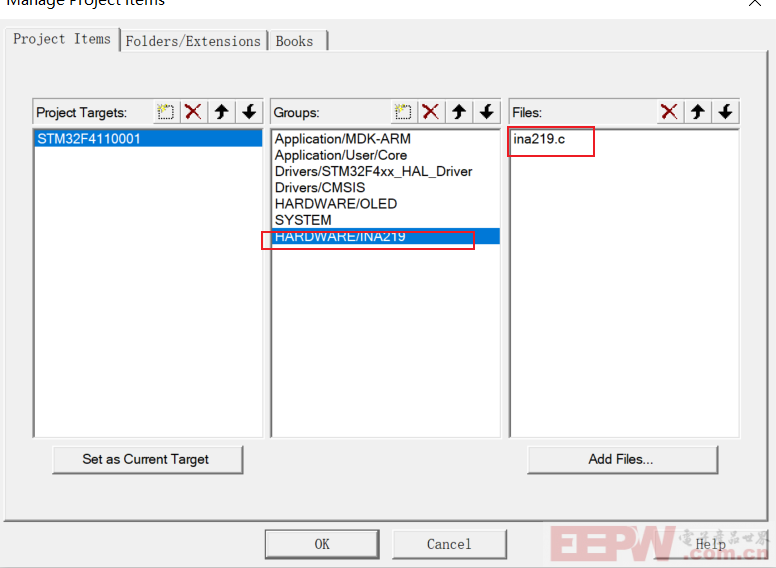

（1）复制提供的INA219文件到工程文件夹下，并在工程管理中添加文件夹及文件。

（2）代码移植修改：

头文件  ina219.h中 PC2和PC3作为模拟IIC接口的宏定义。

#define IIC_SCL_L  HAL_GPIO_WritePin(GPIOC,GPIO_PIN_2, GPIO_PIN_RESET)//SCL
#define IIC_SCL_H  HAL_GPIO_WritePin(GPIOC,GPIO_PIN_2, GPIO_PIN_SET)
#define IIC_SDA_L  HAL_GPIO_WritePin(GPIOC,GPIO_PIN_3, GPIO_PIN_RESET)//SDA
#define IIC_SDA_H  HAL_GPIO_WritePin(GPIOC,GPIO_PIN_3, GPIO_PIN_SET)
#define IIC_SDA_READ()  HAL_GPIO_ReadPin(GPIOC,GPIO_PIN_3)

源文件ina219.c中初始化，需要改变2点，1、GPIO的移植，2、由标准库转换为HAL库

void INA_IIC_INIT(void)		//IIC初始化
{
	GPIO_InitTypeDef GPIO_InitStruct = {0};
	__HAL_RCC_GPIOC_CLK_ENABLE();
	HAL_GPIO_WritePin(GPIOC, GPIO_PIN_2|GPIO_PIN_3, GPIO_PIN_RESET);

	 /*Configure GPIO pins : PC2 PC3 */
  GPIO_InitStruct.Pin = GPIO_PIN_2|GPIO_PIN_3;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_PULLUP;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);
//	 GPIO_InitTypeDef  GPIO_InitStructure;
//  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);//使能GPIOF时钟
//  //GPIOF9,F10初始化设置
//  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8|GPIO_Pin_9;//LED0和LED1对应IO口
//  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;//普通输出模式
//  GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽输出
//  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//100MHz
//  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
//  GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化GPIO
//
//	GPIO_SetBits(GPIOB,GPIO_Pin_8|GPIO_Pin_9);//GPIOF9,F10设置高，灯灭
}

//SDA配置为输出
void INA_IIC_SDA_OUT(void)
{
	GPIO_InitTypeDef GPIO_InitStruct = {0};
	__HAL_RCC_GPIOC_CLK_ENABLE();
	 /*Configure GPIO pins : PC3 */
  GPIO_InitStruct.Pin = GPIO_PIN_3;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_PULLUP;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);
//	GPIO_InitTypeDef  GPIO_InitStructure;
//  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);//使能GPIOF时钟
//  //GPIOF9,F10初始化设置
//  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;//LED0和LED1对应IO口
//  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;//普通输出模式
//  GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽输出
//  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//100MHz
//  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
//  GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化GPIO

}

//SDA配置为输入
void INA_IIC_SDA_IN(void)
{
	GPIO_InitTypeDef GPIO_InitStruct = {0};
	__HAL_RCC_GPIOC_CLK_ENABLE();
	 /*Configure GPIO pins : PC3 */
  GPIO_InitStruct.Pin = GPIO_PIN_3;
  GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
  GPIO_InitStruct.Pull = GPIO_PULLUP;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);
//	GPIO_InitTypeDef  GPIO_InitStructure;

//  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);//使能GPIOC时钟
//
//  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
//  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;//普通输入模式
//  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//100M
//  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
//  GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化GPIOC13

}

主函数main.c中，完成数据的采集及显示

包含头文件

#include "ina219.h"

声明全局变量

uint32_t Voltage_MV1=0;
uint8_t  Current_MA1=0;
uint32_t Power_MW1=0;

main（）函数中初始化INA219

	INA_Init();

while（1）循环中采集并显示数据

                Voltage_MV1 = INA_GET_Voltage_MV();
		Current_MA1 = INA_GET_Current_MA();
		Power_MW1 = INA_GET_Power_MW();

		OLED_ShowNum(48,16,Voltage_MV1,5,16);
		OLED_ShowNum(48,32,Current_MA1,5,16);
		OLED_ShowNum(48,48,Power_MW1,5,16);

三、下载，功能演示，

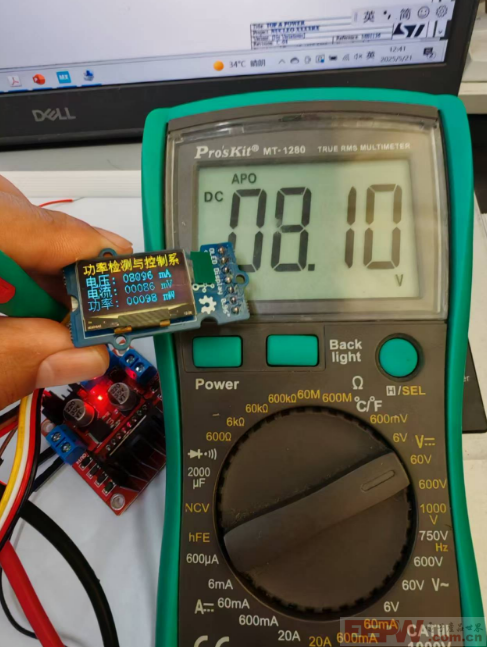

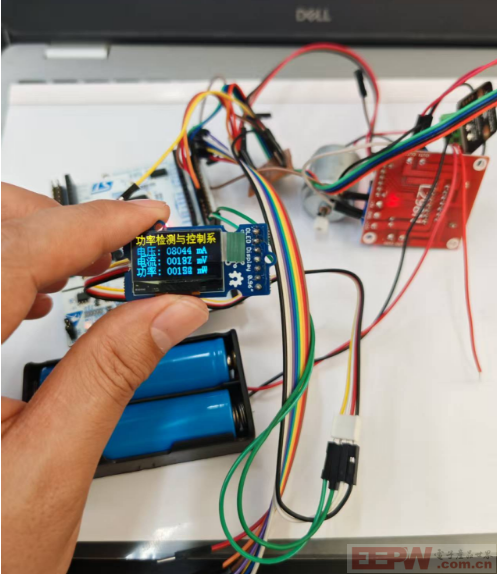

检测到电压、电流和功率。

电压检测跟万用表检测到的电压一致。

此次没有做滤波算法，而且和可能屏幕刷新有延迟，检测到的电压和电流相乘，跟功率不相等。

后期做滤波之后再看看。

不知道接线哪里有问题，第一天还好好的，第二天STM32 检测不到芯片了。换了一个原来买的一模一样的板子继续测试，又可以了。看来手工接线需要注意了。
