基础任务3-------INA219测量电压电流

欢迎来到基础任务3

这篇文章对数字的显示有不同的用法

希望能够帮助到你

本节所有代码均已放置在末尾附件中~

一、配置引脚

INA219详细参数请参考上一篇开箱文,

对于接线和配置已经很清楚，这里不赘述

重新用cubemx打开刚刚配置的文件的.ioc文件，

通信栏中任选一组i2c进行使能，这里我选择了i2c1

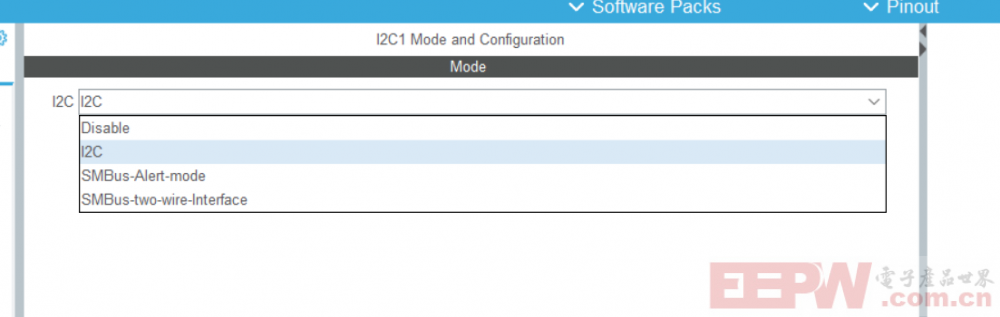

配置为I2C

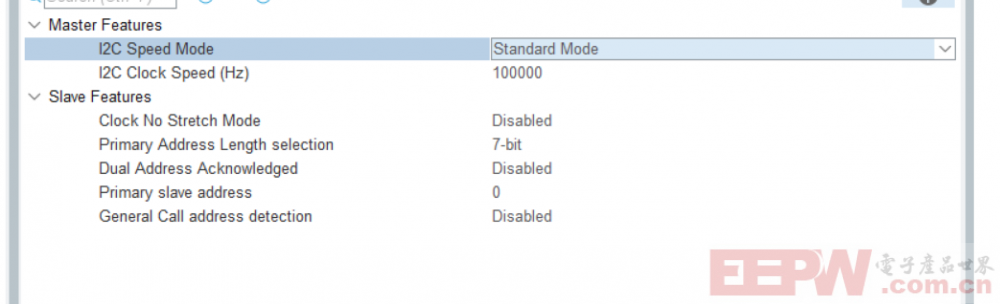

参数基本上保持默认

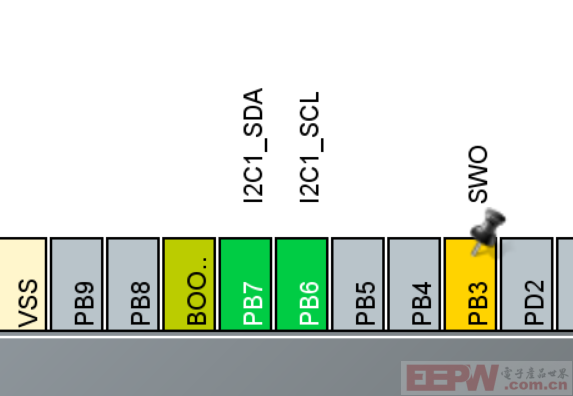

右侧选择I2C1右侧map图会高亮被自动配置的引脚，

如果你不需要重新映射，直接将INA219的通讯接口接入即可

（如果需要指定重映射引脚，请先配置引脚）

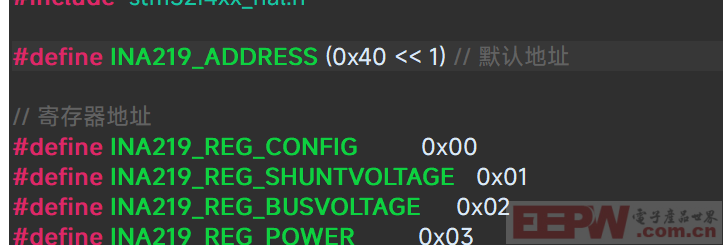

生成后，加入INA219驱动代码(驱动代码在本章最后)

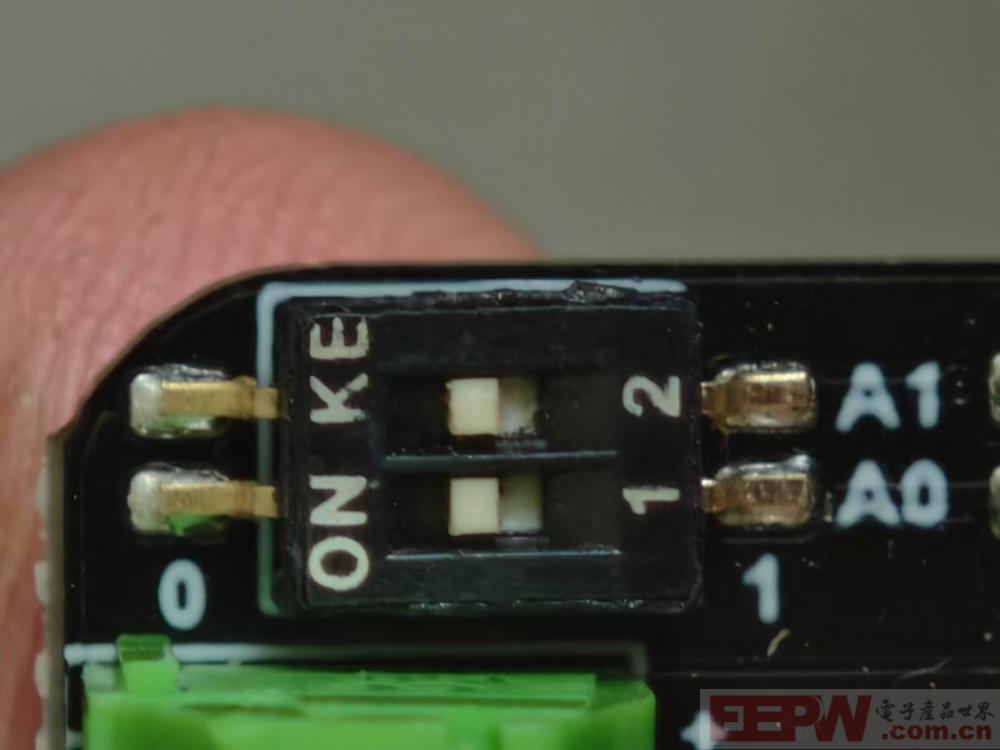

值得注意的是，模块上有拨动开关，其拨动开关用于配置模块的I2C地址。

该模块提供了4个可通过拨码开关配置的I2C地址，

分别是0x40、0x41、0x44、0x45。

在实际应用中，如果一个系统中有多个I2C设备，

为了避免地址冲突，就可以通过拨动SEN0291上的开关来设置不同的I2C地址，

让主控能够正确识别该功率计模块

我这里默认的0x40

需要将传感器上的拨动开关拨到0

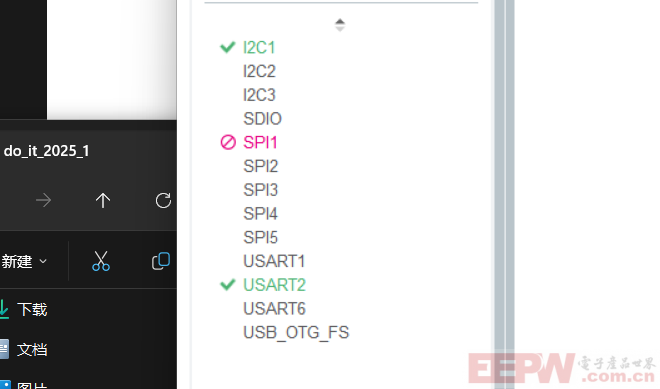

千万别忘了配置路径，与上一篇OLED配置相同，这里不赘述

二、调用数据并显示--sprintf函数的妙用

在main函数中添加

INA219_Init(&hi2c1);                //使能

值得一提的是，对于数据的显示，我使用的

sprintf函数，如下

sprintf(current_OLED, "%.2f", current);//舍弃小数点后两位直接使用  %.2f

可以将数据直接写入字符型数组中，

数据长度和浮点数，

小数点什么的就不需要担心影响显示，

对于省略小数点后两位更是手拿把掐~~

使用方式与printf相似。

我之前使用过数字显示，很麻烦且需要控制位数，

小数点位置，超出范围显示就会异常

变得异常麻烦~

#include <stdio.h>                 //sprintf引用


    char voltage_OLED[30];        //负载电压
    char current_OLED[30];        //总线电流
    char power_OLED[30];         //负载功率

  while (1)
  {


       float busVoltage = INA219_GetBusVoltage_V();
       float shuntVoltage = INA219_GetShuntVoltage_mV();
       float current = INA219_GetCurrent_mA();
       float power = INA219_GetPower_mW();

// OLED显示
       sprintf(current_OLED, "%.2f", current);
       OLED_ShowString(45,16,current_OLED,16,1);

       sprintf(voltage_OLED, "%.2f", busVoltage);
       OLED_ShowString(45,32,voltage_OLED,16,0);

       sprintf(power_OLED, "%.2f", power);
       OLED_ShowString(45,48,power_OLED,16,1);

       OLED_Refresh();
       HAL_Delay(1000);

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }

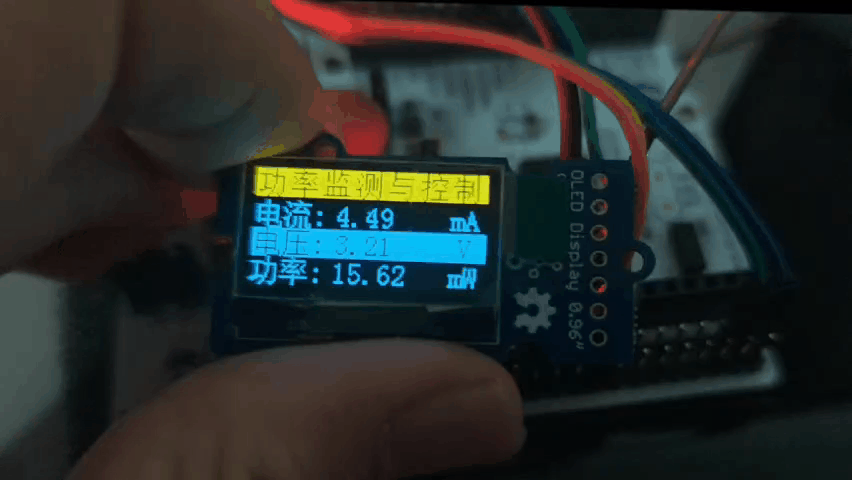

最终效果如下

上述驱动代码放置于此，请结合上述使用

此附件不需要支付积分~

INA219.zip

以上就是环境搭建与基础任务的全部内容，希望能够帮助到你

如果你觉得这篇文章还不错的话，

麻烦点个赞支持一下，

你的鼓励将会是我进步最大的动力！

这里是大桔，我们下一篇见！
