        实际上我们在加载某个程序的时候都自动带了虚拟串口，这个连接的就是我们的其中一个串口，主要是为了好调试，比如通过调试器打印的一些状态就是：

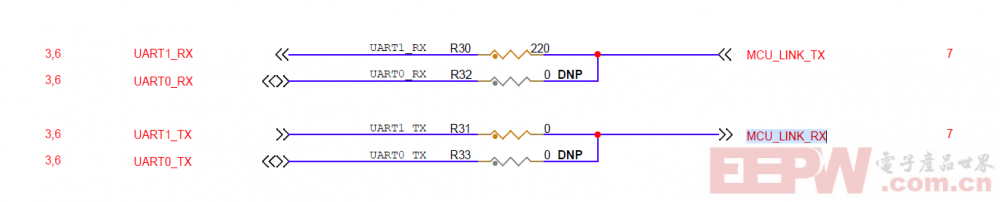

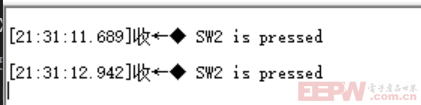

        调试器的虚拟串口连接的是UART1，我们可以看到一些打印信息，就是通过这个串口出去的：

        那么我们将通过这个串口接收数据，加入对LED模式的控制，我们先看一下调试的虚拟串口调试模式，在        BOARD_InitDebugConsole();中，可以看到调试串口的基本信息：

/* The UART to use for debug messages. */
#define BOARD_USE_LPUART
#define BOARD_DEBUG_UART_TYPE     kSerialPort_Uart
#define BOARD_DEBUG_UART_BASEADDR (uint32_t) LPUART1
#define BOARD_DEBUG_UART_INSTANCE 1U
#define BOARD_DEBUG_UART_CLK_FREQ (CLOCK_GetFreq(kCLOCK_ScgSircClk))

#ifndef BOARD_DEBUG_UART_BAUDRATE
#define BOARD_DEBUG_UART_BAUDRATE (115200U)
#endif /* BOARD_DEBUG_UART_BAUDRATE */

        使用的就是LPUART1，波特率为115200.接下来我们看一下收到的数据如何处理，通过调试器的数据接收通过轮询的方式查看，并将数据回传：

LED_Mode = GETCHAR();
PUTCHAR(LED_Mode);

        直接将收到的数据给到LED_Mode，然后定时器中进行处理，打印出来当前闪烁的灯，LED_Mode只能存储最后一个数：

void LPTMR0_IRQHANDLER(void) {
  uint32_t intStatus;
  /* Reading all interrupt flags of status register */
  intStatus = LPTMR_GetStatusFlags(LPTMR0_PERIPHERAL);
  LPTMR_ClearStatusFlags(LPTMR0_PERIPHERAL, intStatus);

  /* Place your code here */
  LED_TimeCnt++;
  if(LED_TimeCnt >= 50)
  {
      LED_TimeCnt = 0;
      if(LED_Mode != LED_Modeing){
          GPIO_PortSet(BOARD_INITPINS_LED_GREEN_GPIO, 1U << BOARD_INITPINS_LED_GREEN_PIN);
          GPIO_PortSet(BOARD_INITPINS_LED_BLUE_GPIO, 1U << BOARD_INITPINS_LED_BLUE_PIN);
          GPIO_PortSet(BOARD_INITPINS_LED_RED_GPIO, 1U << BOARD_INITPINS_LED_RED_PIN);
          GPIO_PortSet(BOARD_INITPINS_LED_B_GPIO, 1U << BOARD_INITPINS_LED_B_PIN);
          LED_Modeing = LED_Mode;
          switch(LED_Modeing){
                case 0:
                    PRINTF("\r\n RGB_GREEN blinking\r\n");
                    break;
                case 1:
                    PRINTF("\r\n RGB_BLUE blinking\r\n");
                    break;
                case 2:
                    PRINTF("\r\n RGB_RED blinking\r\n");
                    break;
                case 3:
                    PRINTF("\r\n LED_B blinking\r\n");
                    break;
                default:
                    break;
                }

      }
      switch(LED_Modeing){
      case 0:
          GPIO_PortToggle(BOARD_INITPINS_LED_GREEN_GPIO, 1U << BOARD_INITPINS_LED_GREEN_PIN);
          break;
      case 1:
          GPIO_PortToggle(BOARD_INITPINS_LED_BLUE_GPIO, 1U << BOARD_INITPINS_LED_BLUE_PIN);
          break;
      case 2:
          GPIO_PortToggle(BOARD_INITPINS_LED_RED_GPIO, 1U << BOARD_INITPINS_LED_RED_PIN);
          break;
      case 3:
          GPIO_PortToggle(BOARD_INITPINS_LED_B_GPIO, 1U << BOARD_INITPINS_LED_B_PIN);
          break;
      default:
          break;
      }

  }

  /* Add for ARM errata 838869, affects Cortex-M4, Cortex-M4F
     Store immediate overlapping exception return operation might vector to incorrect interrupt. */
  #if defined __CORTEX_M && (__CORTEX_M == 4U)
    __DSB();
  #endif
}

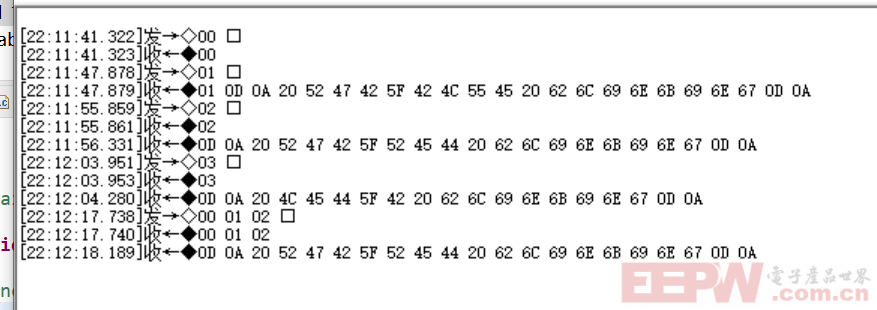

        可以看到下面的控制模式，灯是跟随着变化的：

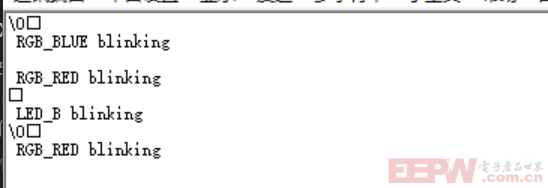

        变个装看一下：

        这个里相当于偷懒了，直接用的调试虚拟串口进行的。
