如何判断PCB质量的验收指南(下篇)

一、尺寸与公差检测

尺寸与公差的准确性直接影响到PCB与其他元器件的装配和兼容性。

二、外形尺寸测量

使用卡尺、三坐标测量仪等工具,精确测量PCB的外形尺寸,包括长度、宽度、厚度等,确保其符合设计图纸的要求。外形尺寸的偏差可能会导致PCB无法正确安装到设备中,影响整个产品的装配质量。

三、孔位与孔径检测

检查PCB上的安装孔、定位孔等孔位的位置和孔径是否准确。孔位的偏差可能会导致元器件安装不准确,影响电路的性能和可靠性。使用专用的孔位测量工具或三坐标测量仪进行检测,确保孔位的公差在允许范围内。

四、线路间距与宽度测量

测量PCB上线路之间的间距和线路的宽度,确保其符合设计要求。线路间距过小可能会导致线路之间的干扰和短路,而线路宽度不足则可能会影响电流的承载能力。使用显微镜或线路测量仪进行精确测量,对于一些高密度的线路,需要特别注意测量的准确性。

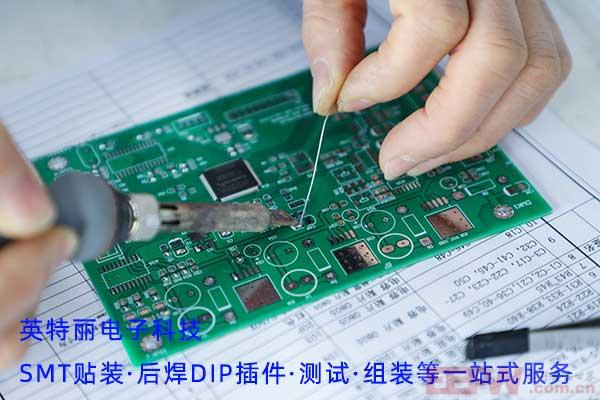

SMT贴片加工焊点质量要求 (2).jpg

五、可制造性与装配性评估

可制造性与装配性是评估PCB质量的重要方面,良好的可制造性和装配性可以提高生产效率,降低生产成本。

六、可制造性评估

工艺可行性:审查PCB的设计是否符合制造工艺的要求,例如线路的宽度、间距、层数等是否在制造设备的能力范围内。如果设计过于复杂或超出制造工艺的极限,可能会导致生产过程中出现质量问题或增加生产成本。

材料选择:检查PCB所使用的材料是否符合设计要求和相关标准。材料的性能,如介电常数、耐热性、机械强度等,会直接影响PCB的质量和可靠性。确保所使用的材料具有良好的质量和稳定性。

七、装配性评估

元器件安装:模拟元器件的安装过程,检查PCB上的焊盘、定位孔等是否便于元器件的安装和焊接。元器件的安装应牢固可靠,焊接质量应符合要求,避免出现虚焊、冷焊等问题。

维修便利性:考虑PCB在后续维修过程中的便利性,例如元器件的更换是否方便,测试点的设置是否合理等。良好的维修便利性可以降低维修成本和时间,提高产品的可维护性。

八、文件资料审查

文件资料是PCB生产和使用的重要依据,通过审查文件资料可以确保PCB的质量和可追溯性。

九、设计文件

审查PCB的设计文件,包括电路图、布局图、Gerber文件等,确保其完整性和准确性。设计文件应与实际生产的PCB一致,任何修改都应有相应的记录和说明。

十、生产过程记录

检查PCB的生产过程记录,包括原材料检验报告、生产工艺参数、质量检验报告等。生产过程记录可以反映PCB的生产过程和质量控制情况,有助于追溯质量问题的根源。

十一、测试报告

审查PCB的电气性能测试报告、尺寸检测报告等,确保测试项目齐全,测试结果符合设计要求。测试报告是评估PCB质量的重要依据,应真实、准确地反映PCB的性能指标。

综上所述,判断PCB质量的验收需要从外观检查、电气性能测试、尺寸与公差检测、可制造性与装配性评估以及文件资料审查等多个方面进行综合考量。只有通过严格、细致的验收,才能确保PCB的质量符合要求,为电子产品的性能和可靠性提供有力保障。在实际验收过程中,应根据具体的PCB类型、设计要求和使用环境,制定相应的验收标准和流程,确保验收工作的科学性和有效性
