如何理解整流桥堆?

助工
2025-06-05 17:13:53     打赏

核心概念一句话:整流桥堆,就是把“来回跑”的交流电,变成“只往一个方向跑”的直流电的“交通警察”。

一、为什么需要整流?

想象一下水流:


交流电 (AC): 像海水潮汐,一会儿涌向岸边(正方向),一会儿又退回去(负方向)。家里的插座电就是50Hz或60Hz的交流电,电流方向每秒来回变化50或60次。


直流电 (DC): 像河流里的水,稳定地朝一个方向流。手机、电脑、LED灯等电子设备都需要直流电才能工作。


整流桥堆的任务,就是把潮汐般来回涌动的交流电,变成河流般单向流动的直流电!

二、整流桥堆是什么?


本质: 它是一个封装好的小盒子,里面集成了四个二极管,按照特定的“桥式整流”电路连接好。

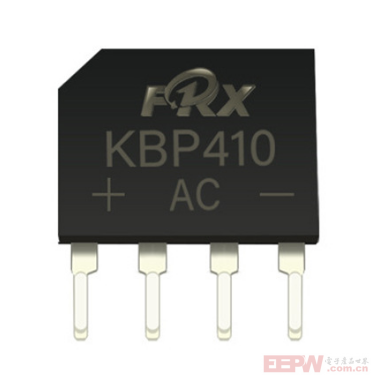

长相: 常见的有方形(4个引脚在四个角,中间可能有固定孔)和扁长条形(4个引脚一字排开)。外壳上通常有标记。


引脚 (4个):


两个交流输入 (~ 或 AC): 接交流电源(比如变压器输出),不分正负。

一个直流正极输出 (+): 输出整流后的直流电正极。

一个直流负极输出 (-): 输出整流后的直流电负极。

四个二极管巧妙组合,无论交流电方向怎么变,都能保证电流从+流出,从-流回电源。

三、输出是什么样的?

整流桥堆输出的直流电并不是像电池那样平滑稳定的,而是脉动的直流电:

它是由一连串的半正弦波组成的。


电压/电流大小会从零上升到峰值,再下降到零,如此往复。 频率是输入交流电频率的两倍。


想要更平滑的直流电怎么办?在整流桥堆的+和-输出端后面,通常会接一个滤波电容。这个大电容像个小水库:在电压高的时候充电,在电压低的时候放电,这样就能大大减小输出电压的波动,得到比较平稳的直流电。


四、主要优点

全波整流: 利用了交流电的整个周期(正负半周都工作),效率比只用半个周期的“半波整流”高一倍,电源利用率高。

输出功率大: 效率高意味着能输出更大的功率。

无需变压器中心抽头: 相比另一种全波整流电路(需要变压器有中心抽头),桥式整流对变压器要求更简单。

封装集成: 四个二极管集成在一个小封装里,使用方便,接线简单,可靠性高。

五、常见应用场景

整流桥堆无处不在!只要是需要把交流电变成直流电的地方,几乎都能看到它:

开关电源 / 线性电源: 电脑、手机充电器、电视、音响等内部电源的第一道工序就是整流。

家用电器: 电风扇调速器、电磁炉、豆浆机、电动工具充电器等。

工业设备: 电机驱动、电镀、电解、直流电机供电等。

LED照明驱动: 很多LED灯驱动电路里都有它的身影。

电池充电器: 将市电整流后给电池充电。



专家
2025-06-05 21:06:40     打赏
2楼

感谢分享


专家
2025-06-05 21:19:40     打赏
3楼

感谢分享
