【前言】

在TouchGFX移植中，我使用spi的模拟、硬件SPI以及SPI+GPDMA进行了优化，在这个过程中，遇到了GPDMA只进了半传输中断，不进传输完的中断，经过问题查找后找到STM32CubeMX配置中的问题，现记录如下：

【开发环境】

1、STM32cubeMX

2、TouchGFX Designer

3、CLion

【硬件环境】

1、STM32U385RQ

2、ST7789 TFTLCD

【缘由】

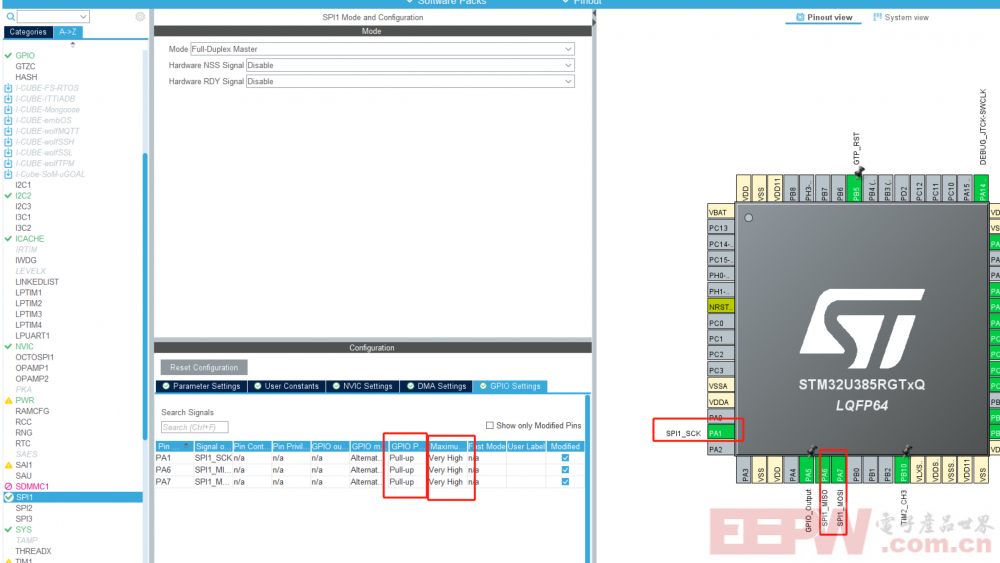

1、我最起先的spi配置如下：

【注】三个GPIO的选择Pull-up，我前面没有这么配置，SCK好象是不起时序的。速度需要配置为Very High，要不分频到48MHz时，速度会上不去。

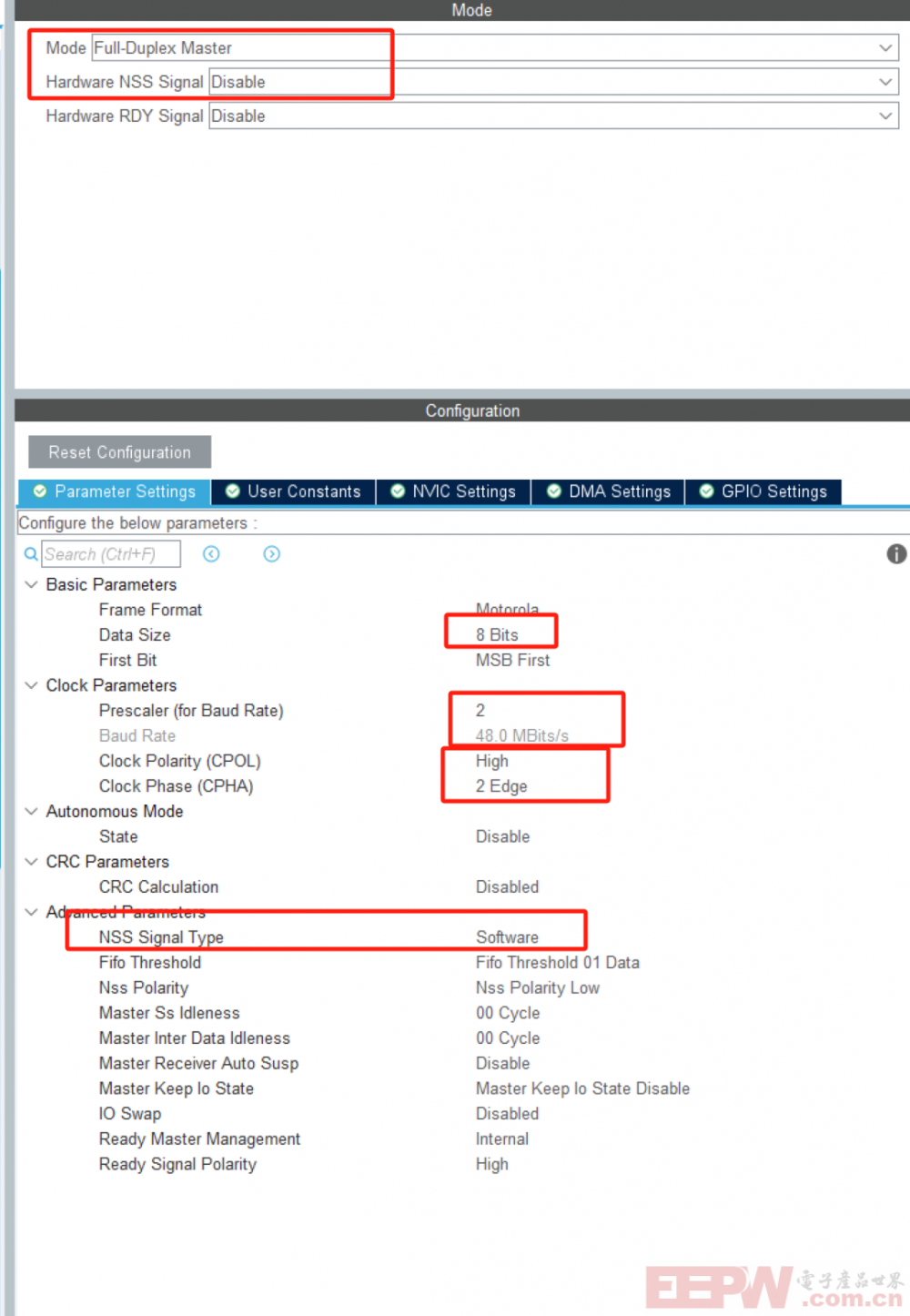

2、参数设置：

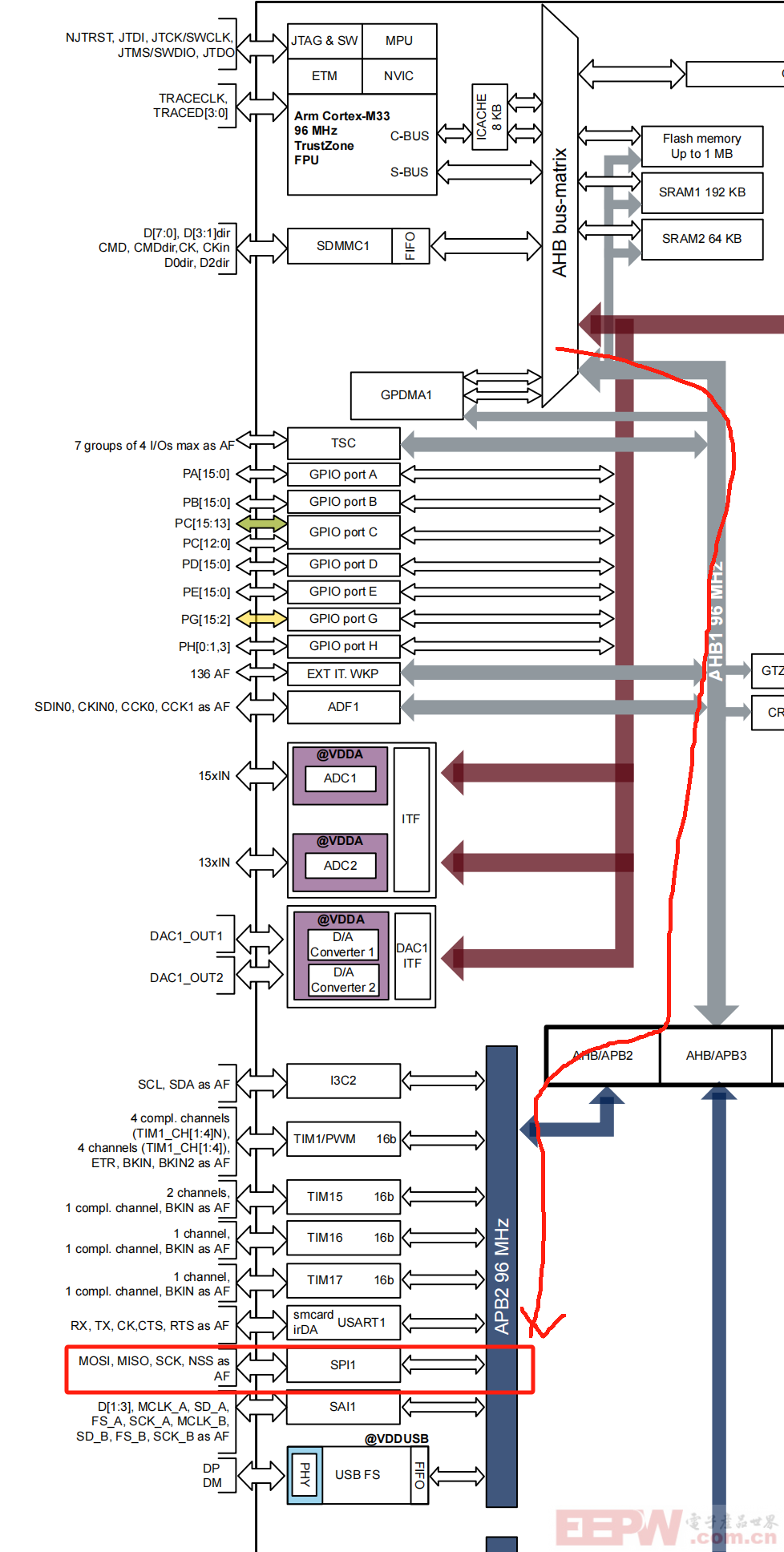

由于ST7789的命令传输是8bit的数据，所以Data Size是配置为8bit。时钟分频为2，STM32U385的SPI是挂载在APB2总线上的，最大速度为96MHz，经分频后，SPI总线最大为48MHz。

时钟极性为空闲时高电平，在第下降沿采样。

【注】我在其他的MCU中，配置为空闲时低电平，在上升沿采样才能驱动，st7789的用户手册也是这个模式，但是在STM32U385中，需要配置这样配置才能正常通信。

同时CS采用软件控制。

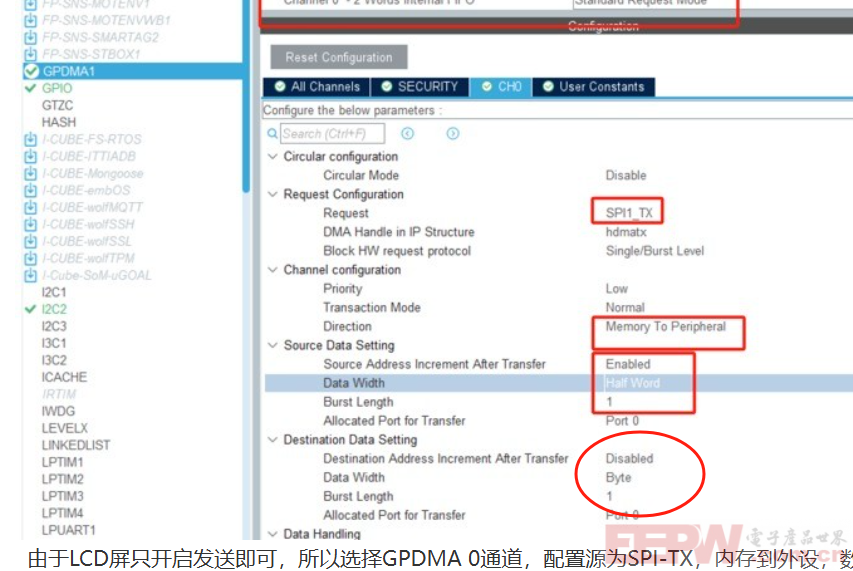

3、GPDMA配置：

在GPDMA中我开启了Channle0为Standard Request Mode【注】其实也可以配置为link模式，但是配置复杂一些。

在CH0中，Circular 配置为Disable，即禁用。

Request 配置为SPI1_TX，Direction为从内存到外设，最重要的是Source Date Setinng 自增长（Source Address Increment After Transfer)设为Enabled 即发送数据后，地址自增长，Data Width设置为Half Word（即16bit),长度为1。

当我认为这样设置成功后，没有设置Destination Data Setting时，开启16bit DMA传输时，只进了半传输中断。经调试是不会进发送完成中断的。前面我设置的截图如下：

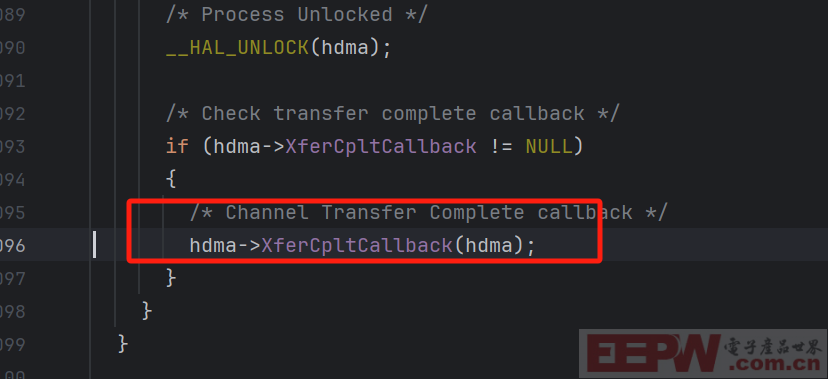

进入调试模式时，在中断回调时产生了半传输中断，但是传输完中断一直不进：

后面与以前的工程进行对比，发现Destination Data Setting也需要配置为half world。经修改后，就可以正常进行传输完中断，更新标志，从而使用程序能正常运行了。

【总结】

在DMA传输中，如果配置了中断，那莫他有三种中断产生，即半传输中断、传完成中断，还有就是错误中断，这三个中断产生与处理，都需要配置好，并在回调函数处理，才能使工程正常运行。特别是我们在8bit 16bit传输有交叉时，应该时刻注意这些中断产生的条件与处理。
