1. 任务目标



使用单片机定时器实现1s翻转LED验证开发板时钟晶振是否正确



2. 开发工具



STM32 支持的开发环境很多,我现在中意下面的组合:

        STM32CubeMX 图形化配置、生成工程;

        STM32CubeCLT 意法半导体退出的一体化、多操作系统支持的命令行工具,主要面向第三发集成开发环境提供商,允许他们在自己的IDE框架内集成对STM32微控制器的支持,包括代码编译、烧录、调试等功能;

        CLion 一个功能强大的且智能化的 C/C++ 开发环境,具有高效的代码编辑、调试和项目管理能力;

        STM32CubeIDE/Keil MDK/IAR 曾经非常流行的 STM32 开发环境,这里不做介绍;



分别安装 STM32CubeMX/STM32CubeCLT 以及 CLion,然后再 Clion 中新建 STM32CubeMX 工程。

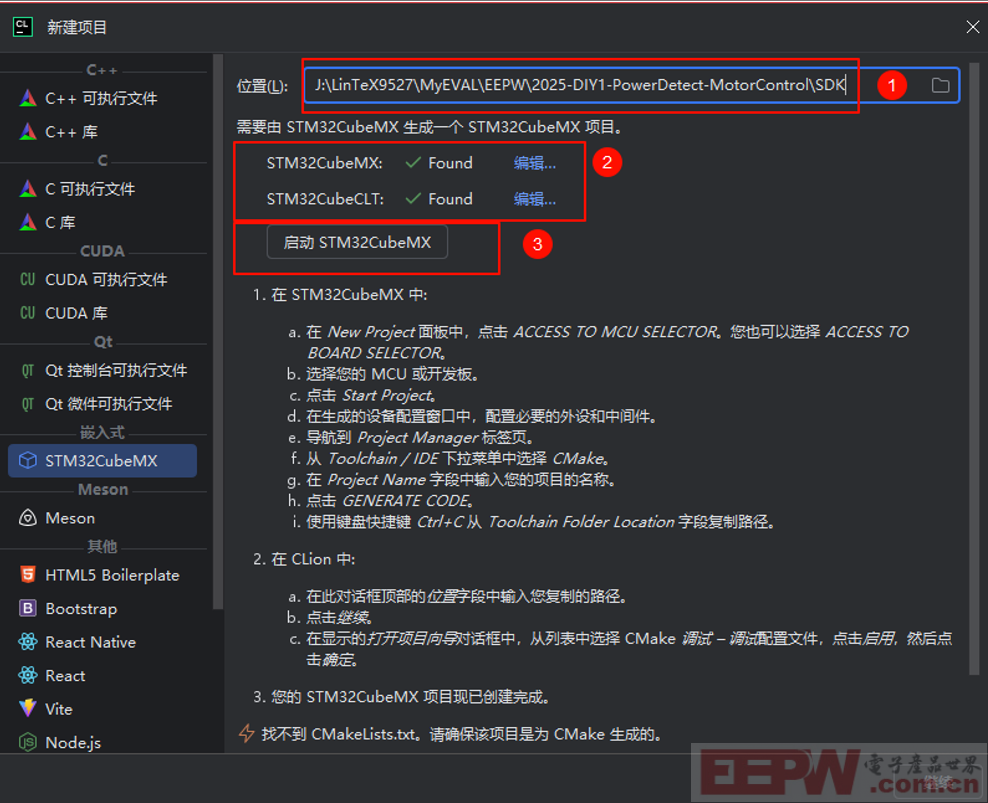

CLion 中第一次新建 STM32CubeMX,还需要配置 STM32CubeMX STM32CubeCLT 工具路径,下图中(2)出点击编辑分别选择对应的路径即可。

        下图在 SDK 目录中新建一个工程;

        STM32CubeMX STM32CubeCLT 工具检测OK

        启动 STM32CubeMX 配置工程,导出 CMake 工程即可

        然后 CLion 打开刚才生成的工程目录即可,自动加载 CMakeLists.txt 并配置工程



第一次打开CMakeLists.txt 工程,弹出下面的配置对话框,一般选择 Debug 类型即可



3. ST-Link 固件升级

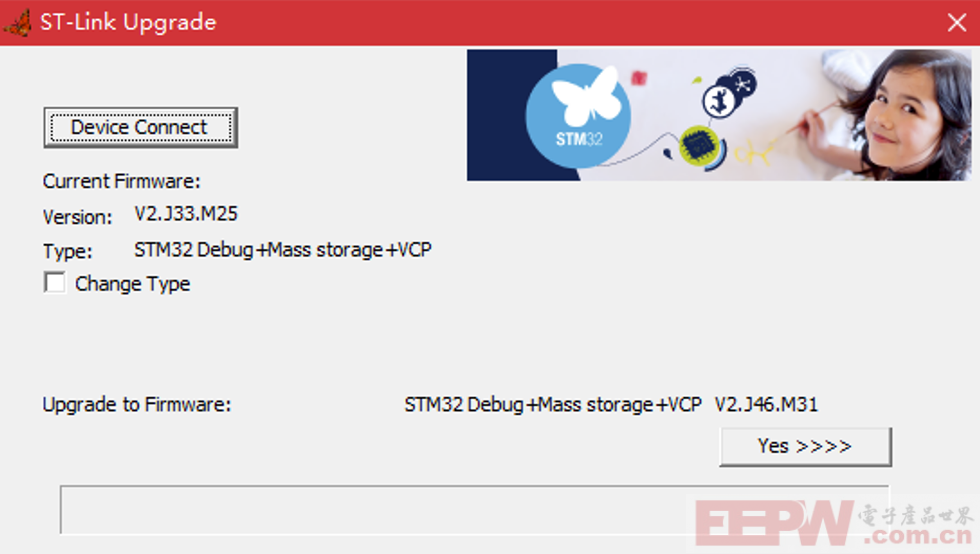

第一次调试工程,弹出 ST-Link 固件升级提示,按照下面的提示操作,升级固件通过。

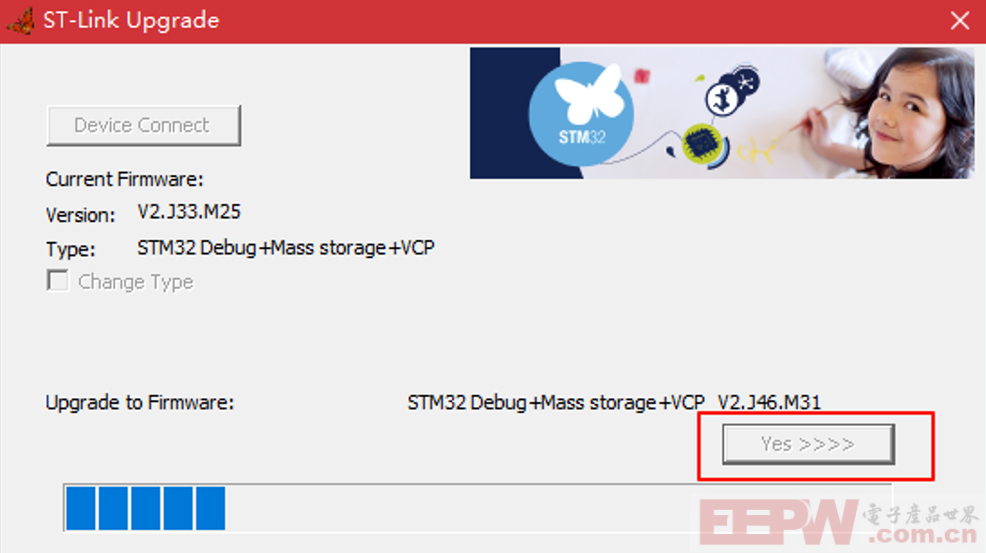

点击右下角的 YES 开始升级固件

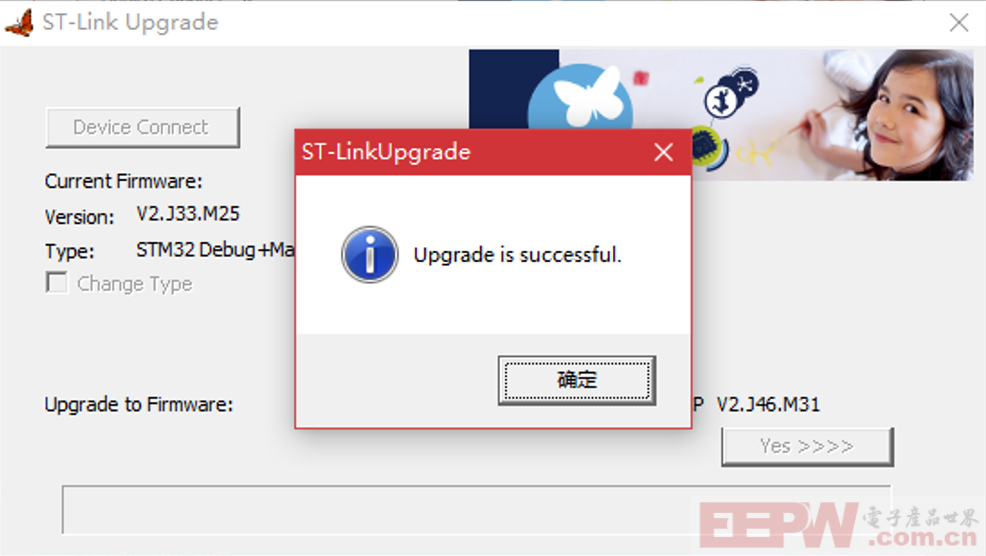

固件升级成功

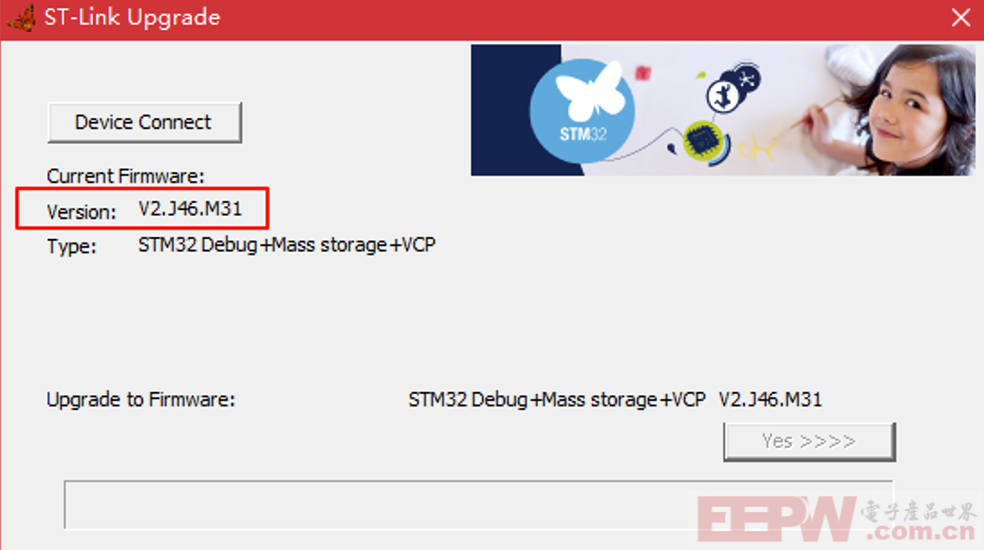

升级后固件版本号变了




4. 用户 LED

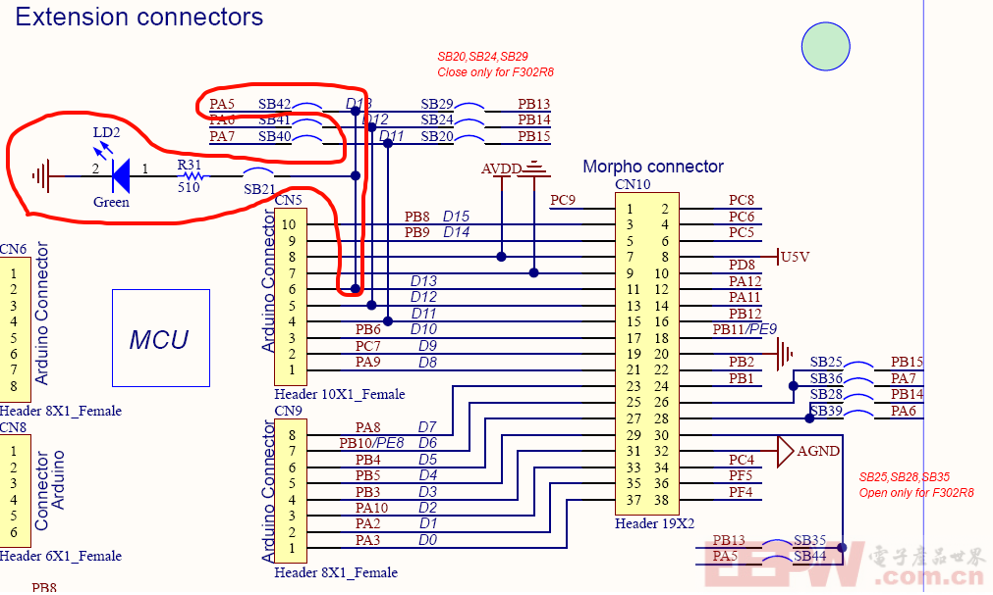

LED 是指用户LED,即板子上的绿色 LD2 ,对应 PA5 ,原理图如下:



4.1 定时器

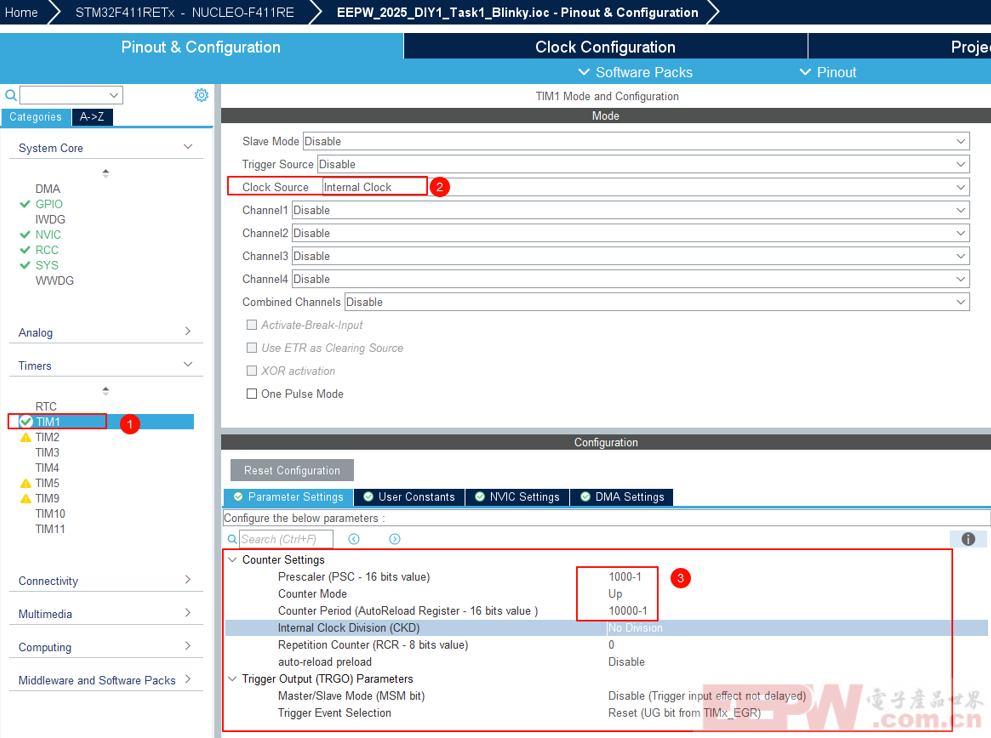

这里使用定时器1,配置如下:

        时钟源,选择 Internal Clock TIM1 位于 APB2 Timer Clock

        预分频为 1000-1

        向上计数模式

        计数周期 10000-1




4.2 为什么这么设置预分频和计数周期呢?

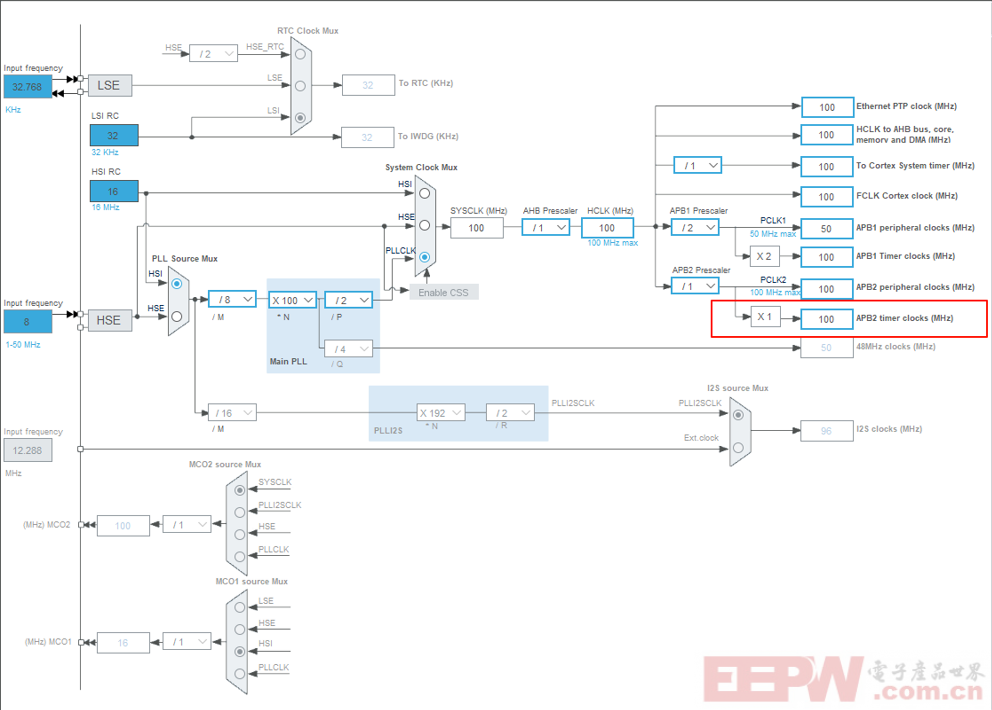

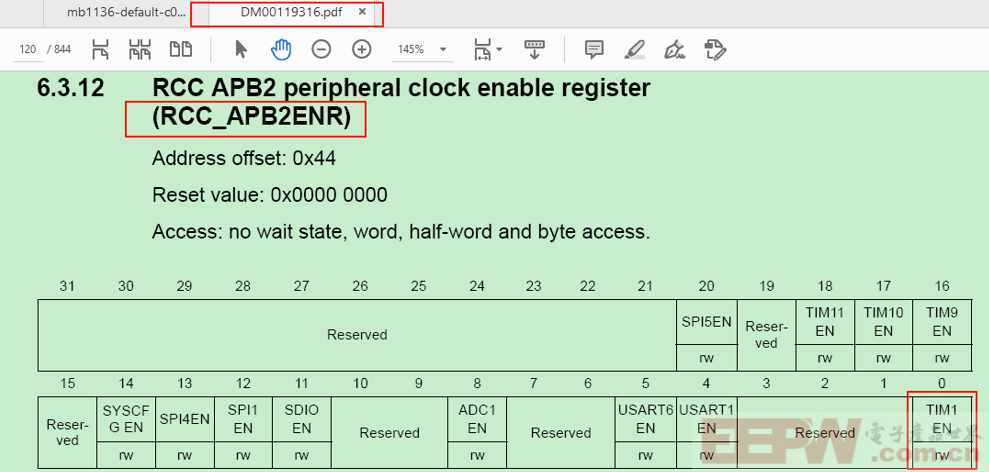

因为参考手册中 STM32F411xx TIM1 位于 APB2 Timer clock 上,见下图。而且在时钟树中把 APB2 Timer Clock 设置为100MHz

所以预分频 1000-1 TIM1 时钟频率配置为 100MHz/1000 = 100KHz

计数周期 10000-1 0.1 秒钟产生中断。【要实现1秒钟翻转LED,需要计数10次】

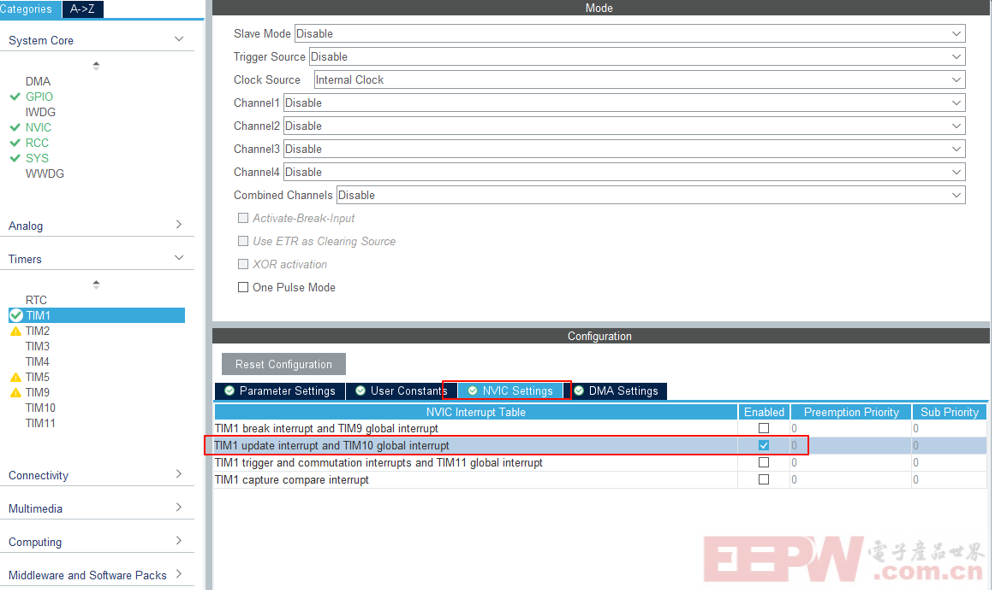

最后使能 TIM1 的中断,中断类型是 TIM1 update interrupt and TIM10 global interrupt,表示定时器溢出产生中断。

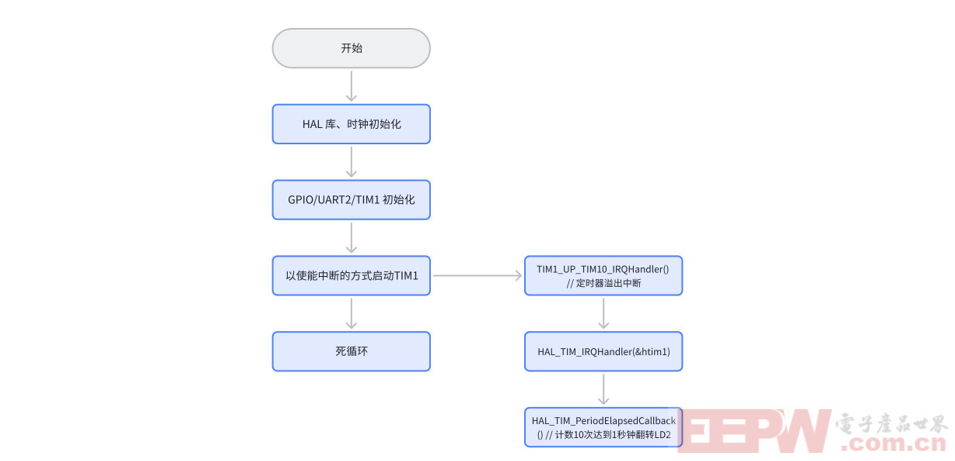

5. 流程



        主流程中初始化硬件(GPIOUART2TIM1)然后已开启中断的方式启动TIM1

        TIM1的溢出中断服务函数中层层调用到 HAL_TIM_PeriodElapsedCallback() 函数,计数10次达到1秒钟,翻转用户LD2




6. 关键代码



6.1 主函数


int main(void)
{

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USART2_UART_Init();
  MX_TIM1_Init(); // 配置定时器TIM1
  /* USER CODE BEGIN 2 */

  HAL_TIM_Base_Start_IT(&htim1); // 启动定时器 TIM1

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    HAL_Delay(200);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}


6.2 TIM1定时溢出回调函数



tim.c 中新增加一个函数,定时器溢出回调函数 HAL_TIM_PeriodElapsedCallback() 中实现1秒钟翻转LED2


void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
  if (htim->Instance == htim1.Instance) // 确保是特定的定时器实例(例如TIM1、TIM2等)
  {
    tim_elapsed_cnt++;
    if (tim_elapsed_cnt % 10 == 0) {
      HAL_GPIO_TogglePin(LD2_GPIO_Port, LD2_Pin);
    }
  }
}


7. 实测演示

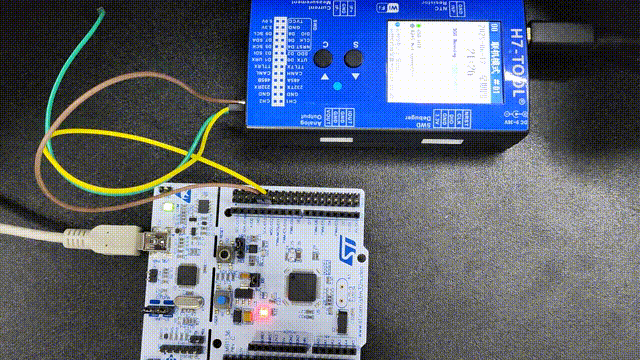

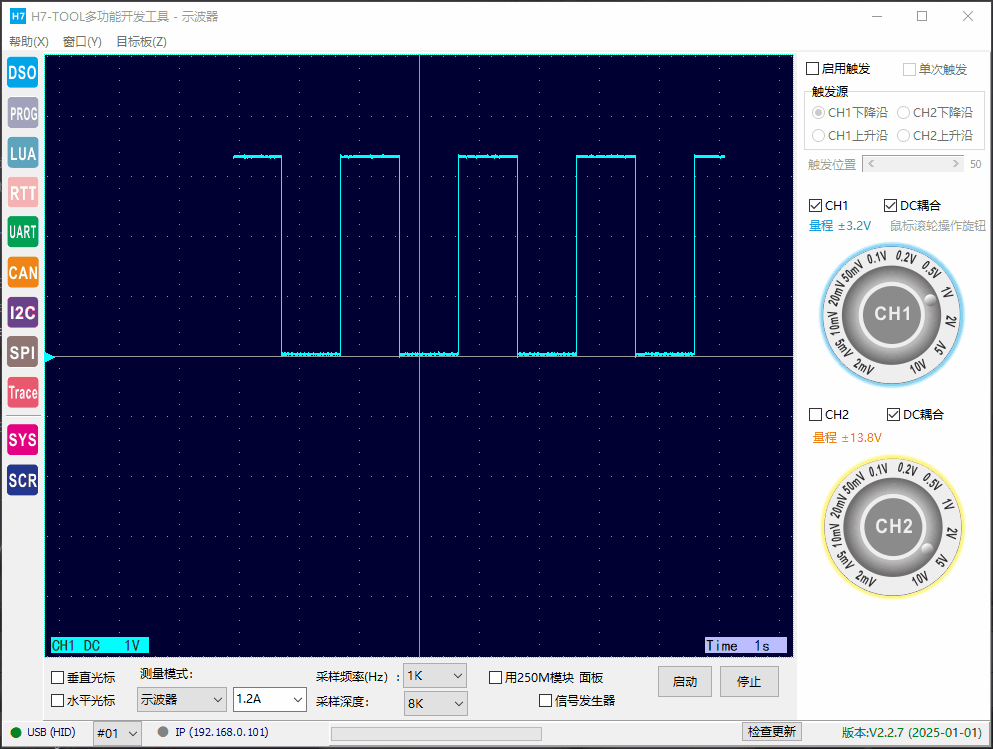

7.1 LD2闪烁



板子中心的绿色 LD 每隔一秒钟点亮、熄灭一次。
