在RoCE v2协议中，RoCE v2队列是数据传输的最底层控制机制，其由工作队列（WQ）和完成队列（CQ）共同组成。其中工作队列采用双向通道设计，包含用于存储即将发送数据的发送队列（SQ）和用于存储已接收到的数据的接收队列（RQ），二者共同组成了端到端的数据传输管道（Pipeline）每一个SQ与RQ绑定起来称为队列对（QP），每个队列对中包含有若干个工作队列元素（WQE）和一些其他元素如本地接收队列指针、本地发送队列指针、远程接收队列指针、远程发送队列指针等。同样的，每一个CQ中也存在着若干完成队列元素（CQE）。这两种元素共同作用，管理数据传输过程并确保数据传输的顺利进行。

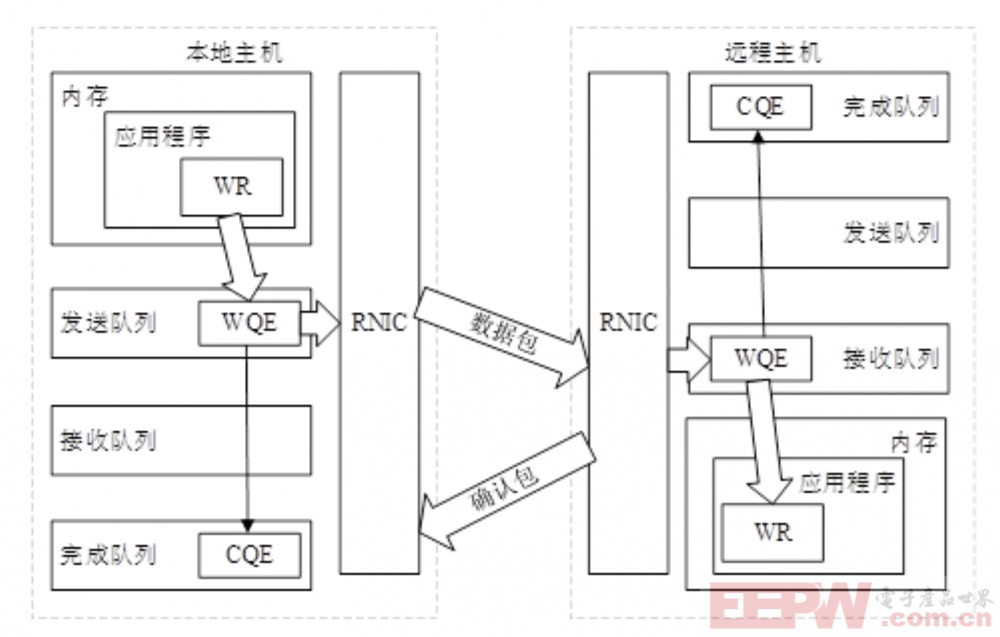

前面提到的五种操作中，只有RECEIVE操作会被添加到接收队列。SEND/RECEIVE操作的完整流程，如图1所示，首先由应用程序创建一个工作请求（WR），并将其提交到相应的工作队列。接着，工作队列会随机生成一个工作队列元素（WQE），该元素包括数据发送缓冲区的起始地址、数据长度、操作类型等相关信息，用于后续的传输操作。在该WQE被网卡操作结束后，网卡将生成一个CQE并放入与工作队列（SQ）对应的完成队列中。对于接收端：接收端网卡同样生成一个WR，其中包含数据接收相关参数，在完整接收数据包之后，将数据放入指定内存位置，并生成一个CQE放入与工作队列（RQ）对应的完成队列中。

                               图1 SEND/RECEIVE操作流程图

而对于READ、WRITE、ATOMIC这三种单边操作，接收端并不感知这一数据传输过程，故而只消耗发送端QP中的WR，并不消耗接收端即远程主机QP中的WR（有立即数的RDMA Write（RDMA Write with immediate）操作不在此范围内）。

RoCE v2作为RoCE v2协议通信的重要机制，通常有五种队列工作状态，分别为：重置（RESET）状态、初始化（INIT）状态、接受就绪（Ready to Receive，RTR）状态、发送就绪（Ready to Send，RTS）状态及错误（ERROR）状态，其不同状态间的切换由RoCE v2队列状态机控制，RoCE v2队列状态机的状态转移图如图2所示

                           图2 RoCE v2队列状态转移图R

RESET状态：当队列处于RESET状态时，表示该QP已经创建但尚未完成初始化，在此状态下，QP既不能接收也不能发送任何数据请求，待初始化完成后会转至INIT状态。

INIT状态：队列处于INIT状态时，表示该QP已完成初始化，能够接收和发送请求。然而，在此状态下，队列只能接收Connect请求或发送Accept请求。

RTR状态：队列对处于RTR状态标识该队列对已经准备好接收Send请求（即进行Receive操作）和Read请求。

RTS状态：队列对处于RTS状态标识该队列对已准备好接收及发送任何RDMA请求，包括READ、WRITE、SEND、RECEIVE等。

ERROR状态：队列对处于ERROE状态标识该队列对已经发生错误，不再被使用，也不再接收或发送任何请求。该状态的产生原因可能为发送队列用尽、接收队列用尽、缓冲区不可读写等。
