                                              EWT104-BT01 蓝牙测试套件

                  EWT104-BT01蓝牙模块开发板是成都亿佰特电子科技有限公司的一款基于E104-BT01无线模组的蓝牙测试套件，它是基于TI 蓝牙 CC2541而开发出的一个开发板。

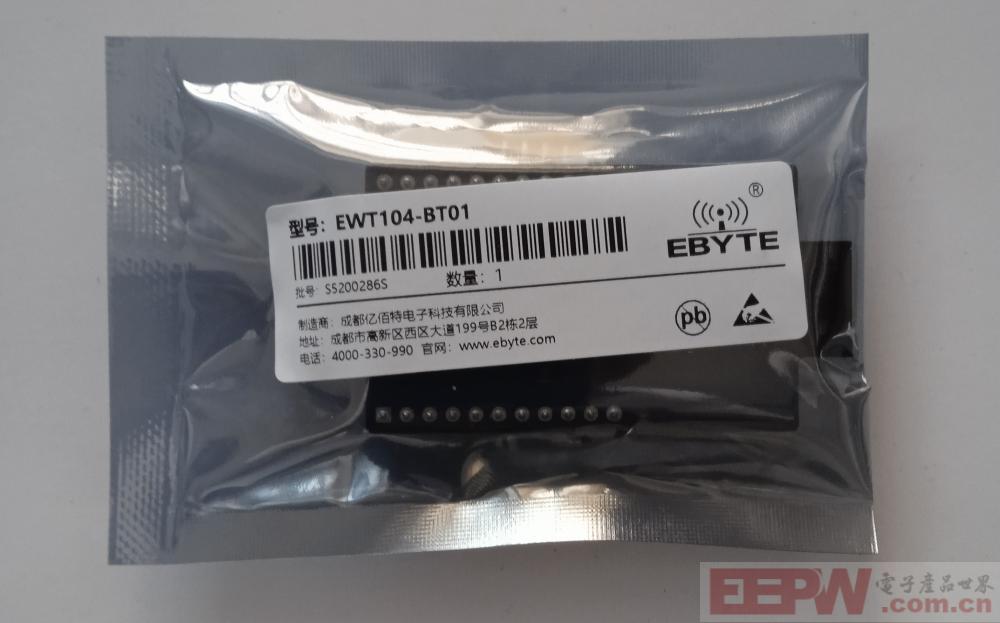

                  开发板外包装如下：

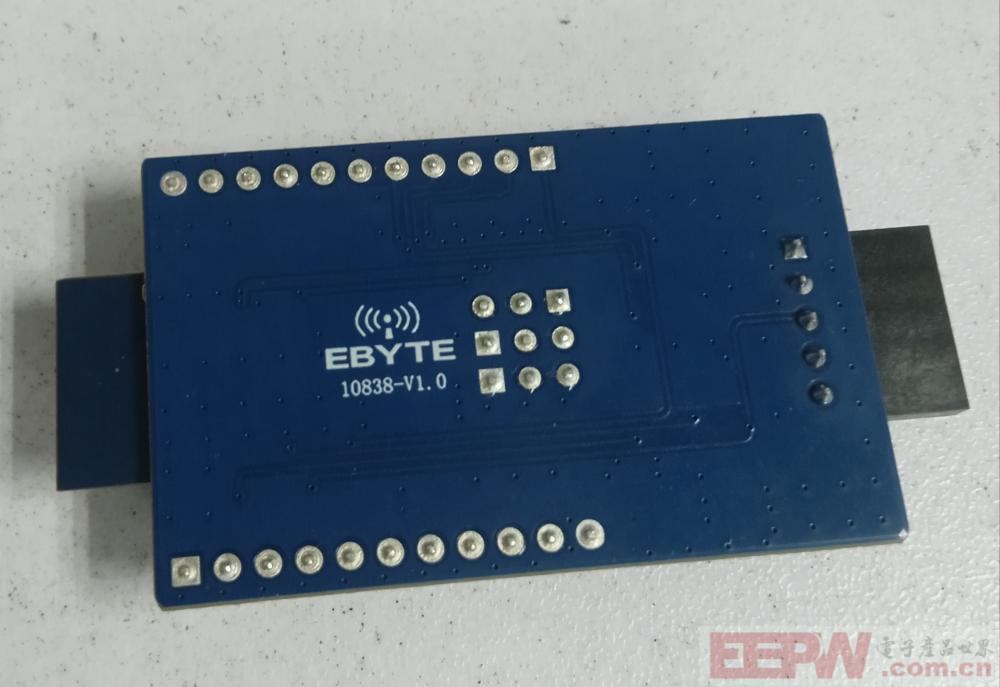

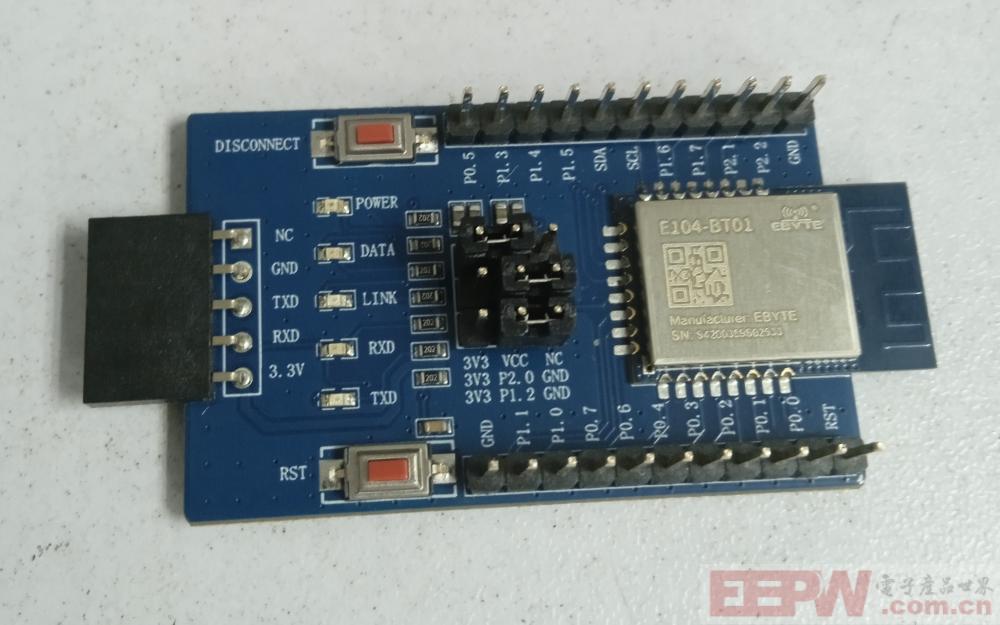

                 拆包装袋可见开发板正反面：

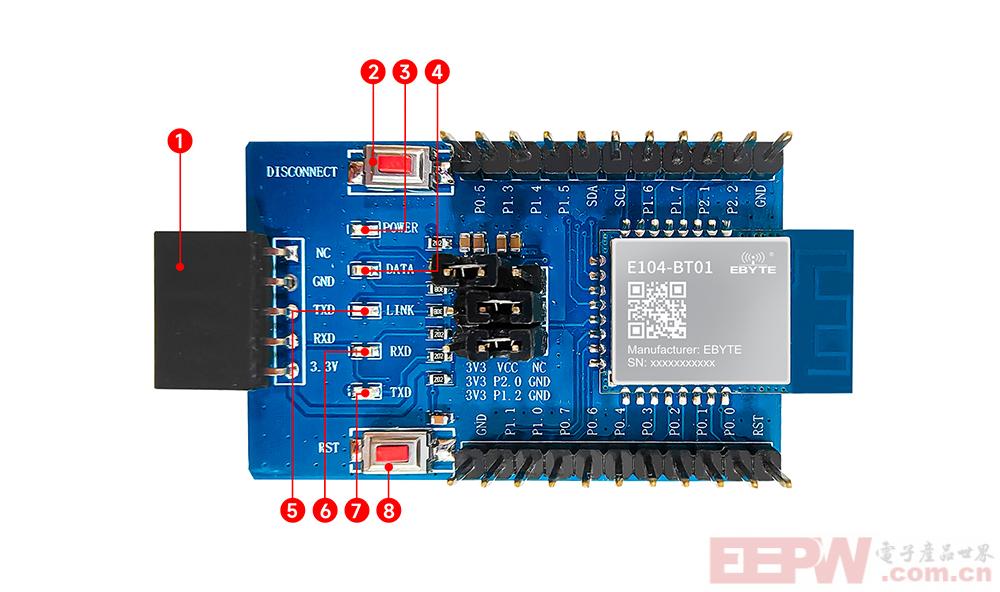

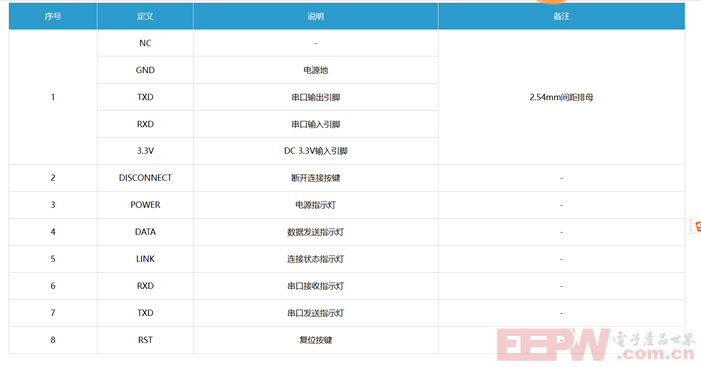

                             开发板引脚说明如下：

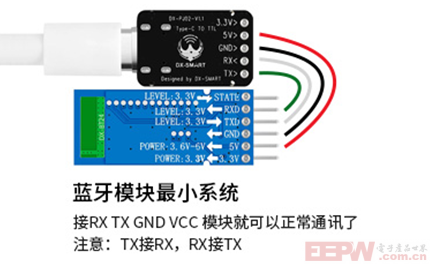

             因为此开发板没有USB转TTL模块，需要外加USB转TTL模块来连接电脑作AT命令等调试。

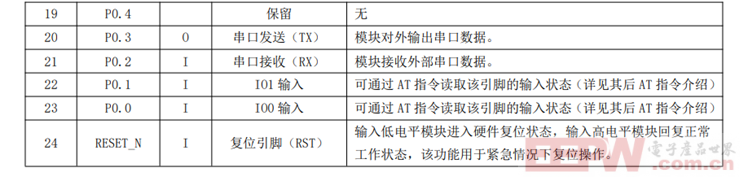

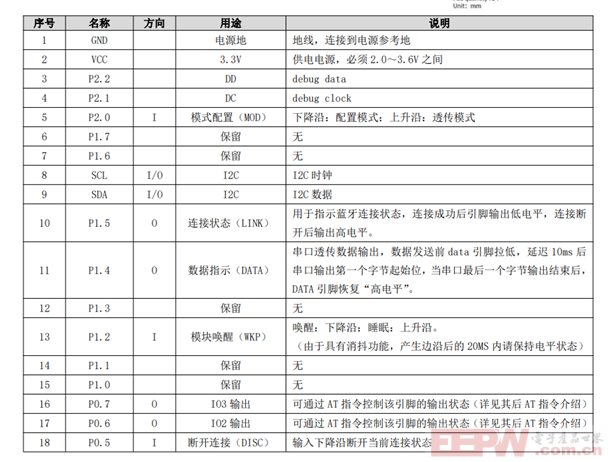

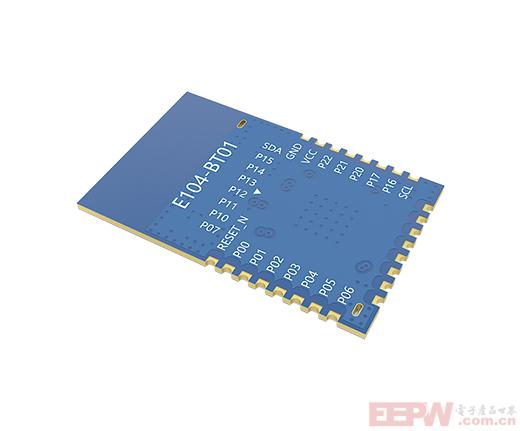

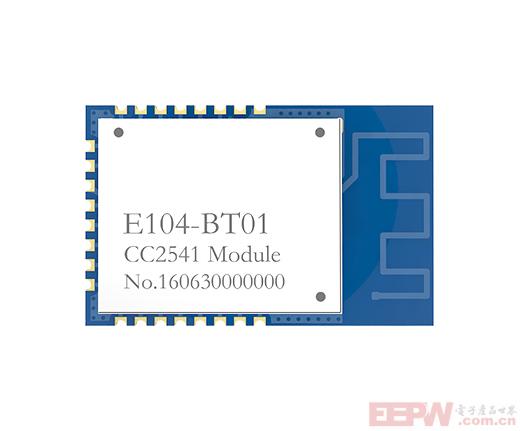

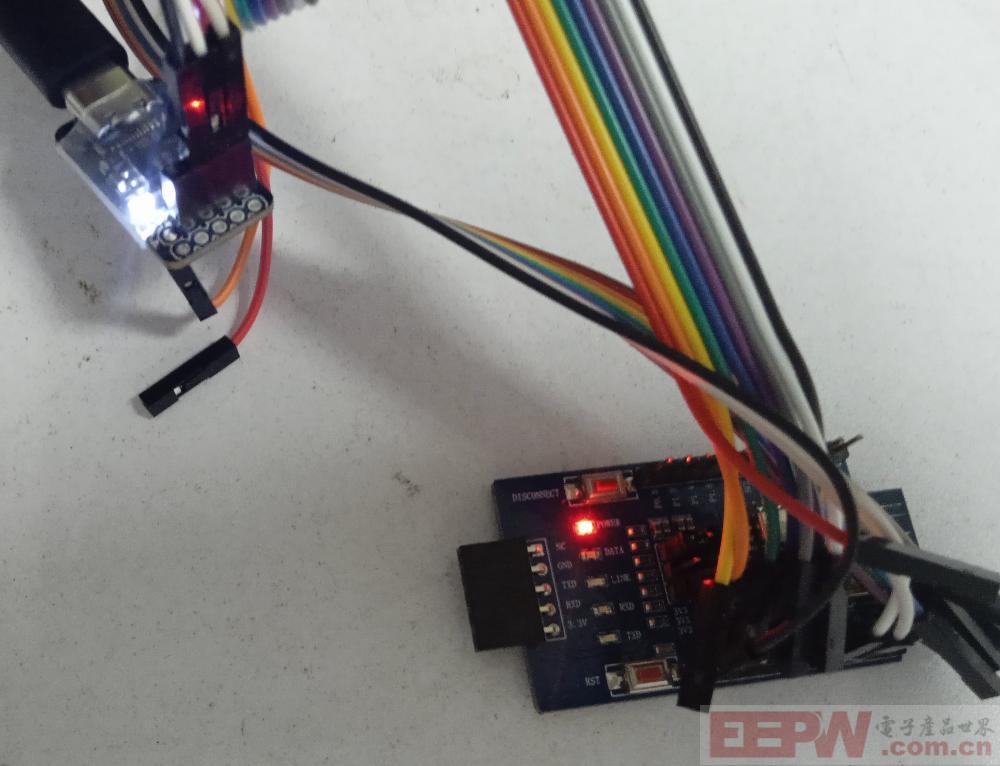

             E104-BT01/CC2541模块引脚如下：需要4个引脚（3.3V,GND,TX,RX）来连接USB转TTL模块，其中TX,RX使用开发板上的P0.3和P0.2引脚.要注意只能用3.3v电压供电此开发板。

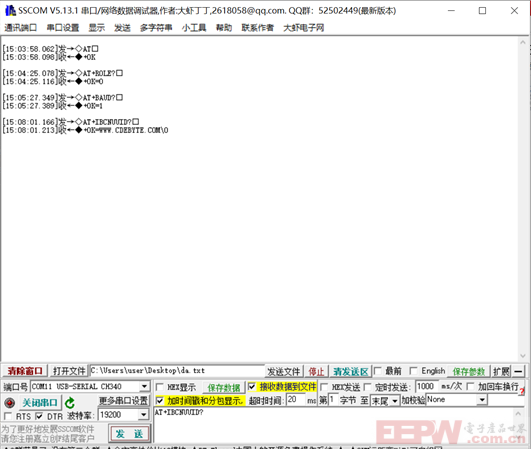

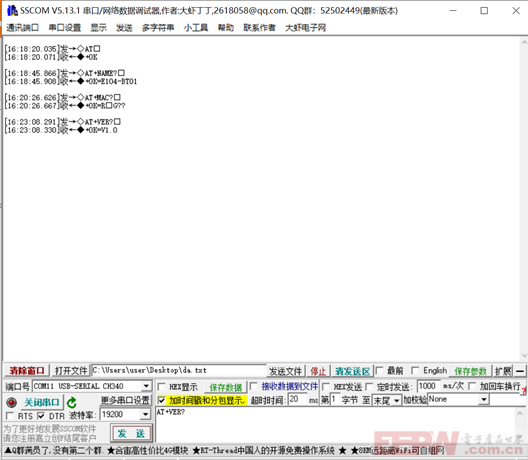

            现在可以用SSCOM等串口调试软件进行AT命令，注意用预设的19200波特率和不选'’加回车换行“这一选项。
