扬杰科技DGW80N120ATL1BQIGBT模块:高功率与温度稳定性的卓越表现

助工
2025-06-28 16:52:51     打赏

在电力电子领域,IGBT模块的性能直接关系到整个系统的效率和可靠性。扬杰科技推出的DGW80N120ATL1BQ IGBT模块以其1200V的高耐压和80A的大电流能力,成为工业加热系统(PTC)等高功率应用的理想选择。本文将为您解析这款产品的核心特性和应用优势。

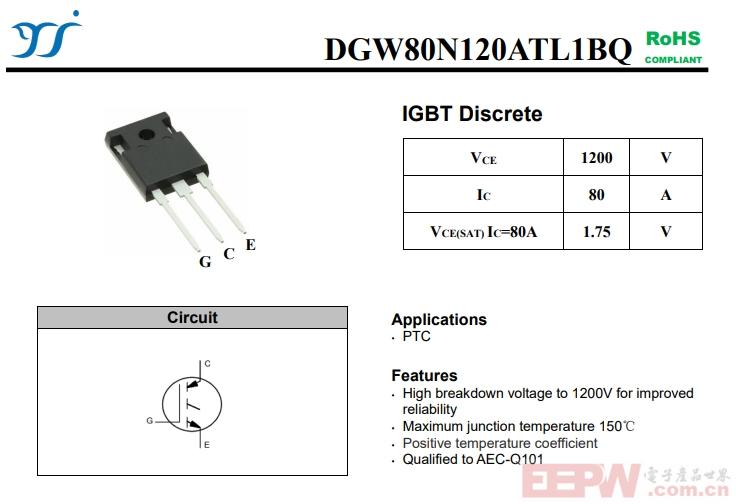

产品概览

DGW80N120ATL1BQ是一款1200V/80A的IGBT分立器件,采用标准的TO-247封装。该产品专为高功率应用设计,具有正温度系数特性,通过AEC-Q101汽车级认证,最大结温可达150℃。其优化的热设计和电气特性使其在严苛环境下仍能保持稳定性能。

关键性能参数

电压与电流能力:该器件具有1200V的集电极-发射极击穿电压(VCE),在25℃环境下可承载145A的直流集电极电流(IC),但受限于键合线电流能力,实际连续工作电流为80A。其脉冲电流能力高达240A,为瞬时过载提供了充足裕量。

高效能表现:在80A工作电流下,集电极-发射极饱和电压(VCE(sat))典型值仅为1.75V(25℃时),即使在150℃高温下也仅升至2.25V。这种低导通特性显著降低了功率损耗,521W(Tc=25℃时)的高功率耗散能力确保了高效的能量转换。

开关特性:在600V/80A的典型工作条件下,开关性能优异。25℃时,开通时间仅33ns,关断时间231ns;开通能量(Eon)为7.5mJ,关断能量(Eoff)为4.6mJ。优化的动态特性使其在高频开关应用中表现突出。

热管理与可靠性

DGW80N120ATL1BQ采用了先进的热设计,结-壳热阻(Rth(j-c))低至0.24K/W,这种高效的热传导能力使得器件在高负荷工作时能有效控制温升。配合优化的封装设计,确保了在长期工作中的可靠性。

产品符合RoHS环保标准,工作温度范围宽达-40℃至+150℃,存储温度范围为-55℃至+150℃,能够适应各种恶劣环境条件。260℃的波峰焊耐温能力(10秒)也保证了生产过程中的可靠性。

典型应用领域

凭借其高功率和温度稳定性,DGW80N120ATL1BQ特别适用于以下应用场景:

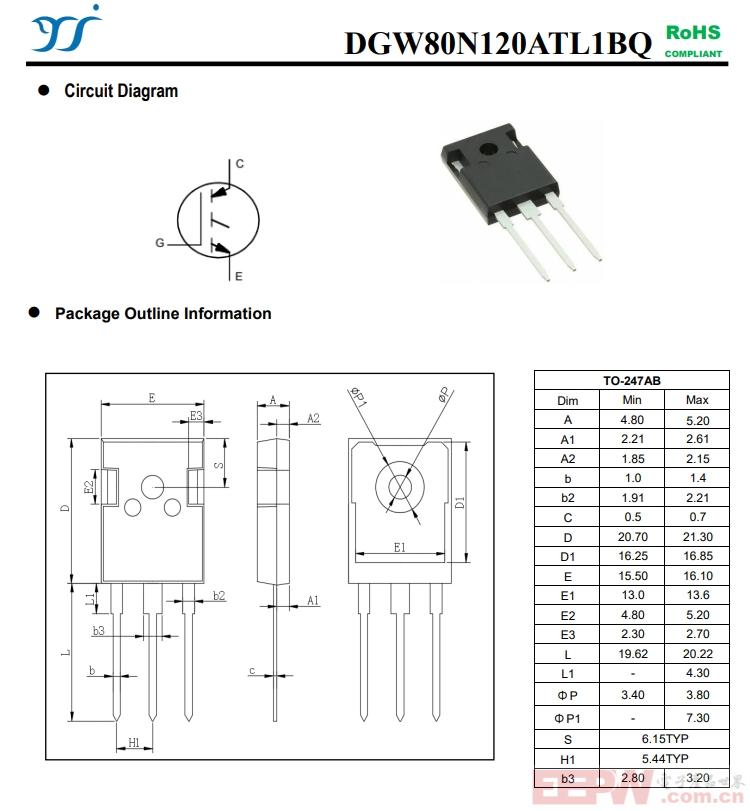

    DGW80N 2.png

    产品优势

    与同类产品相比,DGW80N120ATL1BQ具有以下显著特点:

    1200V高耐压设计,提高系统可靠性正温度系数特性,增强温度稳定性优化的热阻设计,提升散热效率汽车级认证,满足严苛应用要求标准化封装,便于系统集成和维护

    结语

    扬杰科技DGW80N120ATL1BQ IGBT模块通过精心设计的高压大电流能力和优化的热性能,为工程师提供了一款可靠的高功率开关解决方案。无论是面对工业加热系统的高功率需求,还是其他严苛的电力电子应用,这款产品都能提供卓越的性能表现。随着工业设备向更高功率密度发展,DGW80N120ATL1BQ将成为高功率应用领域的优选器件。



    专家
    2025-06-29 13:19:55     打赏
    2楼

    感谢分享
