【SAM E51 Curiosity Nano 开发板】使用 Arduino IDE 开发

本文介绍了 SAM E51 Curiosity Nano 开发板在 Arduino IDE 开发环境下编程，并实现 GPIO 控制和串口通信的项目设计，包括项目介绍、开发环境搭建、流程图、代码、工程编译、固件上传和效果展示等。

项目介绍

该项目包括

开发环境 Arduino IDE 安装；

添加 SAM E51 开发板设备软件包；

编译程序并获取 HEX 可烧录固件；

使用 MPLAB X IDE 上传固件至开发板；

环境搭建

包括软件安装和 Arduino IDE 配置。

软件安装

下载并安装 Arduino IDE 软件，用以编译代码获取固件；

下载并安装 MPLAB X IDE 软件，用以上传固件；

Arduino IDE 添加 SAM E51 设备软件包，详见开源项目：curiosityniladri: Microchip SAME51 Arduino Core .

对应的 GPIO 引脚定义详见：Adafruit Feather M4 CAN Express with ATSAME51 .

IDE 配置

打开 Arduino IDE，进入菜单： 文件 - 首选项（ Arduino - Preferences）

勾选以下选项：

“编译时显示详细输出”（Show verbose output during: compilation）

“上传时显示详细输出”（Show verbose output during: upload）

保存设置并重新编译代码（点击 ✓ 按钮），日志会显示在底部的黑色控制台窗口中。

查看打印的日志信息，找到 *.ino.hex 所在的文件夹，将该文件移动至桌面；

原理

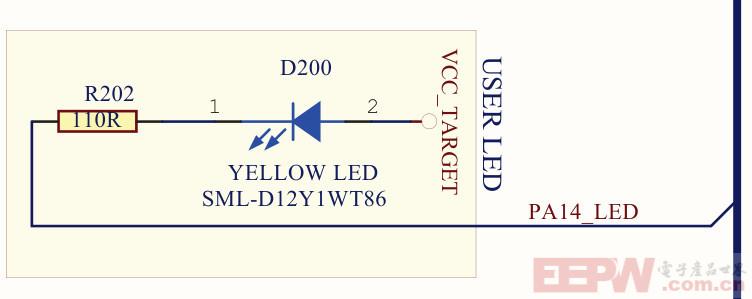

从原理图可知，板载 LED0 为低电平点亮，

再由 Arduino 板引脚定义可知，PA14 对应 Arduino 引脚号 4 .

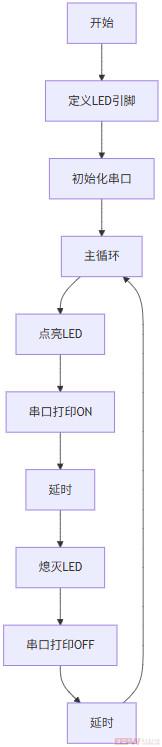

流程图

代码

int LED = 4;

void setup() {
  Serial1.begin(115200);
  pinMode(LED, OUTPUT);
}

void loop() {
  digitalWrite(LED, HIGH);  // turn the LED off (HIGH is the voltage level)
  Serial1.println("OFF");
  delay(100);              // wait for a second

  digitalWrite(LED, LOW);   // turn the LED on by making the voltage LOW
  Serial1.println("ON");
  delay(100);              // wait for a second
}

保存代码并编译，根据终端输出查看并得到 *.ino.hex 烧录固件；

固件上传

打开 MPLAB X IDE 软件，依次选择 File - Import - Hex/ELF 文件；

在 Import Image File 窗口中，

创建预构建项目

单击 浏览 按钮选择预构建的 Hex 文件；

设备选择 ATSAME51J20A；

确保正确的工具硬件工具，点击下一步；

命名工程并选择保存路径，完成工程构建；

选择适当的项目名称 和文件夹，然后单击 结束通话 按钮

连接开发板，在 MPLAB X IDE 中，单击Make and Program Device 按钮对设备进行编程即可。

详见：3.6.1 SAM E51 Curiosity Nano 评估套件上的入门应用程序 .

效果

开发板 LED 闪烁

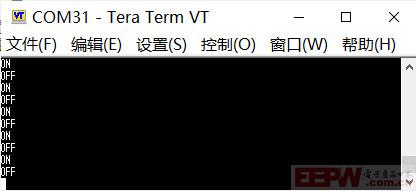

打开 Tera Term 软件，配置串口终端波特率，获取 CDC 虚拟串口打印信息

总结

本文介绍了 SAM E51 Curiosity Nano 开发板使用 Arduino IDE 开发环境实现工程测试的项目设计，包括项目介绍、开发环境搭建、流程图、代码、工程编译、固件上传和效果展示等，为该设备的相关开发和应用提供了参考。
