【星闪模组WS8204SLE&BLE开发板试用】1-功能测试

菜鸟
2025-06-29 23:42:03     打赏

闪模组WS8204 SLE&BLE开发板试用1-功能测试

首先真诚感谢EEPW、成都无声讯通科技有限责任公司举办【星闪模组开发板 WS8204 SLE&BLE试用】活动,我有幸参被选中参与WS8204模块试用评测活动。现将我试用情况记录如下。

一、 硬件配置介绍

1WS8204SLE&BLE开发板介绍

WS8204 SLE&BLE开发板是一款是一款高度集成 2.4GHz SoC BLE&SLE 芯片方案模组,集成BLE5.4/SLE1.0子系统,包含MACBasebandRFbalun、功率放大器、低噪声放大器,TX/RX switch等模块,支持1M/2M/4M 3种带宽,最大支持12Mbit/s 速率。

WS8204集成高性能32bit 微处理器(MCU),硬件安全引擎以及丰富的外设接口,外设接口包括SPIUARTI2CPWMGPIOUSB2.0NFC TagPDMI2S/PCMQDECKEYSCAN键盘扫描电路,支持813bit分辨率ADCADC,支持对接音频AMIC,内置SRAM和合封Flash,并支持在Flash上运行程序。WS8204支持LiteOS,并配套提供开放、易用的开发和调试运行环境。

WS8204 将片上IO全部引出,方便客户二次开发,模组自带屏蔽罩,同时可选择板载PCB天线或邮票孔二选一天线形式,19mm *12.9mm超小尺寸,非常适用于鼠标、键盘、手写笔、网关以及IOT等物联网智能终端领域。

2、产品特性

·       多样的AI玩法

·       免许可ISM 2.4GHz频段,最大输出功率+6dBm

·       支持 SLE 1.0 协议、BLE 5.4 协议;

·       高性能32bit CPU,最大主频64MHz,支持浮点;

·       内置SRAM 160KB,内置512KB FLASH;

·       支持加密方式:AESSM4TRNG;

·       支持:USB2.0*1SPI*3UART*3AFEPWM*2I2C*2I2S/PCM*1PDMQDECKeyScan等丰富外设;

·       支持USB2.0,支持FS/HS mode,最大支持480Mbit/s

·       支持NFC Type2 Tag功能,支持NFC场唤醒功能;

·       BLE 支持LE1MLE2MLR500KLR125K

·       供电电压:1.8V3.6V

·       天线接口:PCB 板载天线/邮票孔二选一;

·       支持-45℃~85℃长时间使用;

·       超小尺寸:19 * 12.9mm

·       支持低功耗;

·       支持 AT指令和数据透传。

3、开发板功能示意图

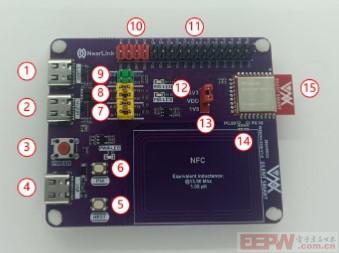

WS8204 SLE&BLE开发板接口示意图

引脚名

描述

功能

1

L-UART

TYPE-C 接口

烧录、调试信息打印、DBG 串口发送

2

H-UART

TYPE-C 接口

主通信串口、AT 指令

3

PWR-EN

非自锁按键

按下:整机断电

4

USB

TYPE-C 接口

预留,需要模组烧录 USB 固件

5

NRST

复位按键

模组复位

6

P14

预留

功能按键

7

跳线帽

连接至 H-UART

使用 H-UART 通信时,需要插入跳线帽

8

跳线帽

连接至 L-UART

使用 L-UART 通信时,需要插入跳线帽

9

绿色排针


SWD 烧录程序引脚

10

红色排针


电源输出引脚

11

黑色排针


IO 输出引脚

12

LED

预留 LED 指示灯

低电平点亮

13

跳线帽

模组供电

可选择 1.8V/3.3V 供电

14

NFC 天线

预留

根据需要焊接对应值

15

星闪模组


PCB 板载天线



4、黑色排针引脚分配图




引脚名

类型

描述

1

P0.02

I/O

通用 IO

2

P0.03

I/O

通用 IO

3

P0.04

I/O

通用 IO

4

P0.05

I/O

通用 IO

5

P0.06

I/O

通用 IO

6

P0.11

I/O

通用 IO

7

P0.12

I/O

通用 IO

8

P0.13

I/O

通用 IO

9

P0.14

I/O

通用 IO

10

P0.15

I/O

通用 IO

11

P0.16

I/O

通用 IO

12

UART_H0_RXD

I

(P0.17)主通信串口输入

13

UART_H0_TXD

O

(P0.18)主通信串口输出

14

UART_L0_TXD0

O

(P0.19)烧录、调试信息打印

15

UART_L0_RXD0

I

(P0.20)烧录、调试信息打印、DBG 串口发送

16

P0.21/nRESET

I

复位引脚,低电平有效

17

P0.22

O

通用 IO

18

P0.23

O

通用 IO

19

P0.24

O

通用 IO

20

P0.25

I/O

通用 IO

21

P0.26

I/O

通用 IO

22

P0.27

I/O

通用 IO

23

P0.28

I/O

通用 IO

24

P0.29

I/O

通用 IO

25

P0.30

I/O

通用 IO

26

P0.31

I/O

通用 IO




二、 基本AT指令测试

1、  快速测试

①安装CH341芯片驱动,检查WS8204-EVB测试套件跳冒连接状态。

连接USB 接口和PC;

上电后,PWR-LED 红色指示灯常亮;

检查电源选择跳冒,WS8204-EVB 默认使用3.3V

检查串口跳线是否连接,默认为上图位置;

②打开打开“串口助手”上选择L-UART 对应COM口、按下“NRST”按键;

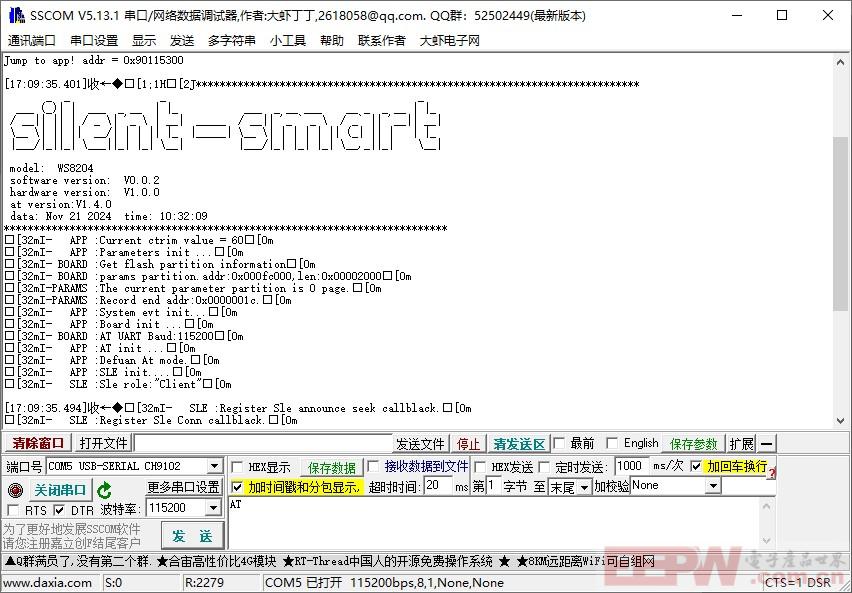

WS8204 SLE&BLE开发板L-UART打印数据测试

③打开打开“串口助手”上选择H-UART 对应COM口、按下“NRST”按键,发送AT指令,运行结果如下;

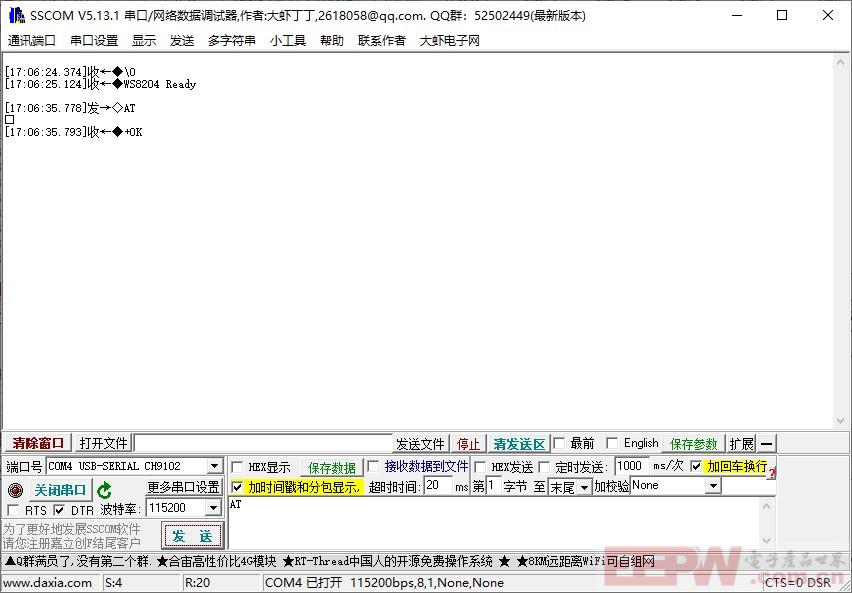

WS8204 SLE&BLE开发板AT指令测试

WS8204 SLE&BLE开发板AT帮助指令AT+HELP

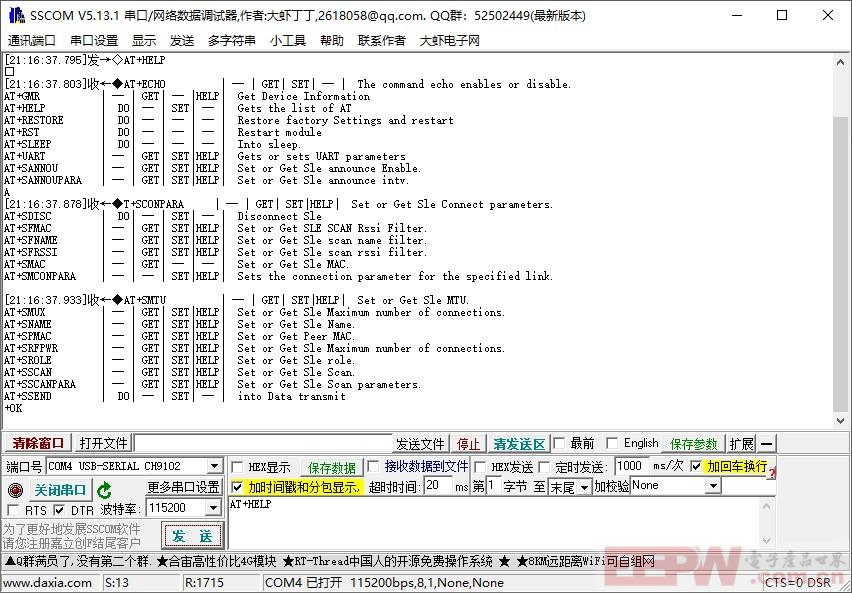

WS8204 SLE&BLE开发板AT+HELP指令运行结果

2、  查看基本信息

       显示模组信息指令AT+GMR?

       查询SLE MAC 地址AT+SMAC?

该指令用于获取当前WS8204SLE MAC 地址

       查询或设置SLE 角色AT+SROLE

该指令用于设置或查询当前WS8204的角色,即SROLE=1为主,SROLE=0为从。

指令运行结果如图5所示。

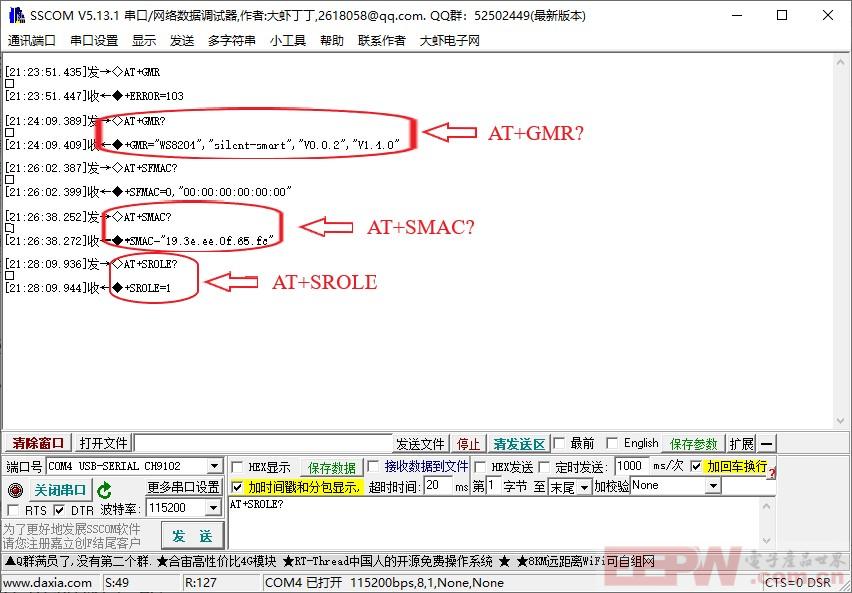

WS8204 SLE&BLE开发板AT指令示例运行界面

三、 总结

本文主要介绍了WS8204 SLE&BLE开发板的特性及AT指令使用方法。期待与大家一起交流。
