MG75P12MLE2AIGBT模块:大功率电力电子系统的核心解决方案

助工
2025-06-30 17:17:13     打赏

在现代工业和高功率应用中,IGBT模块的性能直接决定了系统的效率和可靠性。MG75P12MLE2A作为一款1200V/75A的高功率IGBT模块,凭借其卓越的电气特性、高效的散热设计以及广泛的应用场景,成为大功率电力电子系统的理想选择。

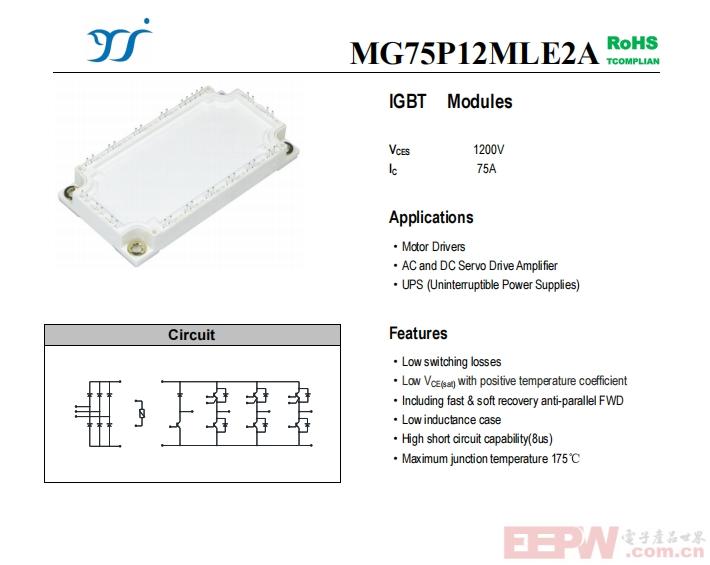

MG75P12MLE2A tupian.png

高性能与大电流能力的完美结合

MG75P12MLE2A的核心优势在于其高电流承载能力(连续电流75A,峰值电流150A)和低导通损耗(典型饱和压降1.60V@75A)。其内置的快速软恢复反并联二极管(FWD)显著降低了反向恢复损耗,而低电感封装设计(60nH)则有效减少了开关过程中的电压尖峰。此外,模块支持高达175℃的结温,配合优化的热阻设计(如IGBT逆变器部分仅0.47K/W),确保了高温环境下的稳定运行。



关键性能参数

电压与电流:额定电压1200V,连续电流75A,短路承受能力达300A(8μs)。

开关特性:快速开关时间(开通延迟95ns,关断延迟240ns)和低栅极电荷(0.79μC),兼顾效率与动态响应。

热管理:模块级热阻低至0.009K/W(Case-to-Sink),支持高效散热设计。

广泛的应用场景

工业电机驱动:适用于AC/DC伺服驱动系统,提供高精度控制与能效。

不间断电源(UPS):保障数据中心、医疗设备等高可靠性场景的持续供电。

新能源与逆变系统:在太阳能逆变器和储能系统中实现高效能量转换。

制动斩波器:支持快速动态制动,适用于电梯、起重机等设备。

技术亮点

低损耗设计:开关损耗(Eon=3.4mJ, Eoff=5.8mJ@25℃)和导通损耗的平衡,提升系统整体效率。

集成化方案:模块内置二极管整流器和NTC热敏电阻,简化外围电路设计。

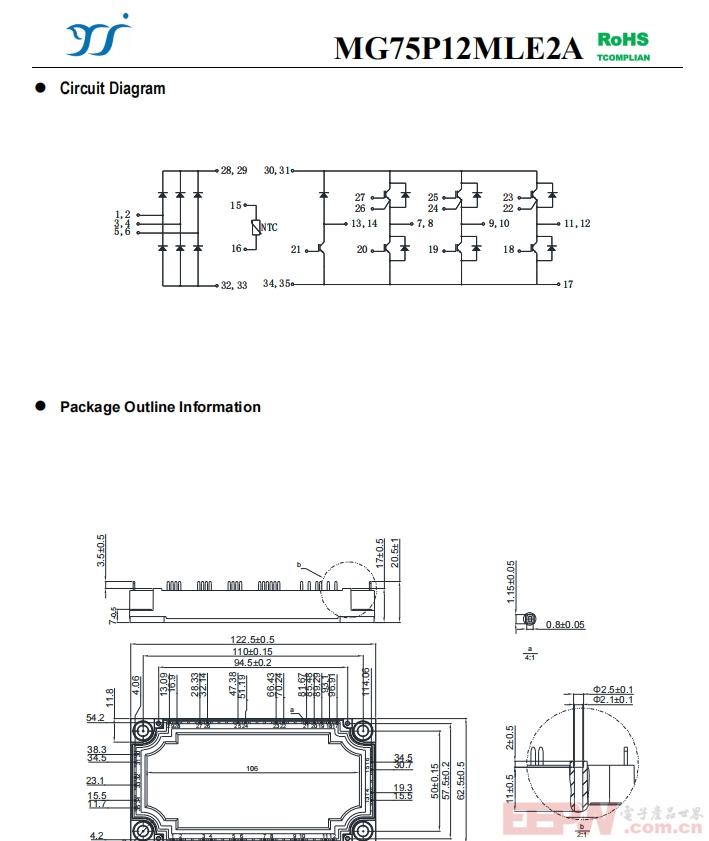

MG75P12MLE2A tupian2.png

可靠性验证

通过图表数据(如输出特性曲线、RBSOA安全操作区)可见,模块在高温(150℃)和高负载条件下仍保持稳定性能。其瞬态热阻抗曲线进一步验证了散热设计的有效性。

 总结

MG75P12MLE2A IGBT模块以高功率密度、低损耗和强鲁棒性,成为工业自动化、能源管理和交通电力系统的首选。其全面的参数支持和模块化设计,不仅降低了系统复杂度,还为工程师提供了应对严苛电力挑战的可靠工具。无论是提升现有系统效率,还是开发新一代高功率设备,该模块均能显著缩短开发周期并增强性能表现。
