一、视觉检查

检查光耦的外观，确保没有明显的损坏、烧毁或物理变形，引脚是否折断、封装是否破裂等。

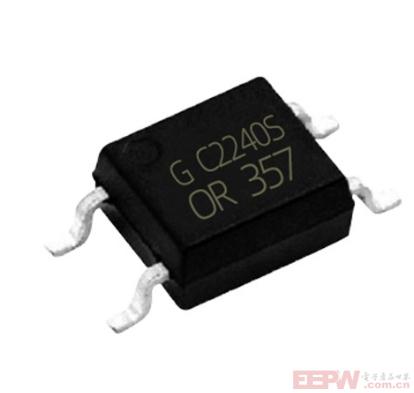

         图示为奥伦德光耦OR-357C-S SOP-4

二、万用表测试

1. 二极管测试：将万用表设置为二极管档。测量光耦的输入端（LED端），正常情况下，正极会有一定的正向电压降（一般在1.2V至1.5V之间），反向则应显示为“无穷大”。接着测量输出端（光电晶体管），通常需要连接到适当的电源和负载上。对于常见的四引脚光耦，可将万用表的红表笔接光耦输出端的正极，黑表笔接负极，此时万用表应显示一定阻值，然后对调表笔，阻值应接近无穷大。

2. 电阻测试：用万用表的电阻档测量光耦输入端和输出端之间的电阻，正常的光耦，输入端和输出端之间的电阻应该是无穷大。

三、电路测试

将光耦连接到适当的电路中，输入端通过适当限流电阻连接到电源。检查输出端是否正常工作，比如使用万用表测量输出端的电压或连接小负载看是否能正常驱动。也可以在输入端输入一定频率和幅度的方波信号，然后用示波器观察输出端的信号波形，判断光耦的传输性能是否良好。

四、比较法

拆下怀疑有问题的光耦，用万用表测量其内部二极管、三极管的正反向电阻值，与好的光耦对应脚的测量值进行比较，若阻值相差较大，则说明光耦已损坏。

五、替换法

若有条件，可用一个已知良好的光耦替换待测光耦，若替换后电路工作正常，则原光耦可能损坏；反之，则原光耦可能是好的。这种方法虽然比较直接，但需要有备用的光耦。

注意事项：

在进行任何测试之前，请确保光耦处于不通电状态，以避免伤害或设备损坏。不同型号的光耦有不同的供电和工作参数，请参考其数据手册进行具体操作。
