Ai8051U 系列的单片机内部集成了一个 I2C 串行总线控制器。对于 SCL 和 SDA 的端口分配，Ai8051U 系列的单片机提供了切换模式，可将 SCL 和 SDA 切换到不同的 I/O 口上，以方便用户将一组 I2C 总线当作多组进行分时复用。

与标准 I2C 协议相比较，Ai8051U的I2C忽略了如下两种机制：

  1、发送起始信号（START）后不进行仲裁

  2、时钟信号（SCL）停留在低电平时不进行超时检测

Ai8051U 系列的 I2C 总线提供了两种操作模式：

  1、主机模式（SCL 为输出口，发送同步时钟信号）

  2、从机模式（SCL 为输入口，接收同步时钟信号）

I2C 功能脚的切换

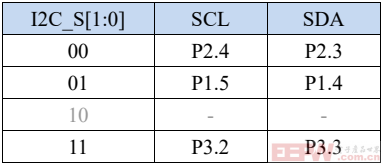

I2C_S[1:0]：I2C 功能脚选择位
