一、Beagle2开箱

PocketBeagle 2 是流行的 PocketBeagle 的升级版本，设计为超紧凑、低成本且功能强大的单板计算机 （SBC）。PocketBeagle 2 面向开发人员、学生和业余爱好者，保留了其前身的简单性和灵活性，同时提供增强的性能和扩展的功能，以支持现代开发需求。PocketBeagle 2 非常适合创建 IoT 设备、机器人项目和教育应用程序。其小巧的外形和低功耗使其成为嵌入式开发的多功能平台，无论是原型设计还是大规模部署。

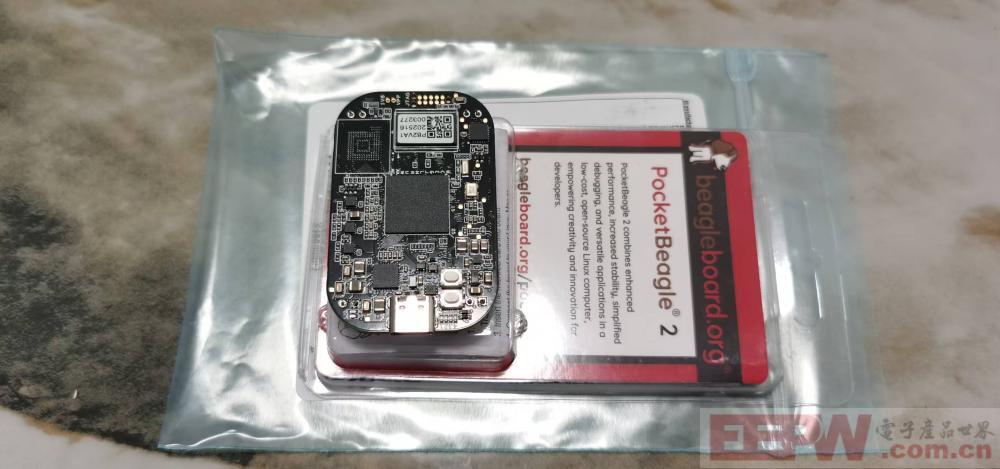

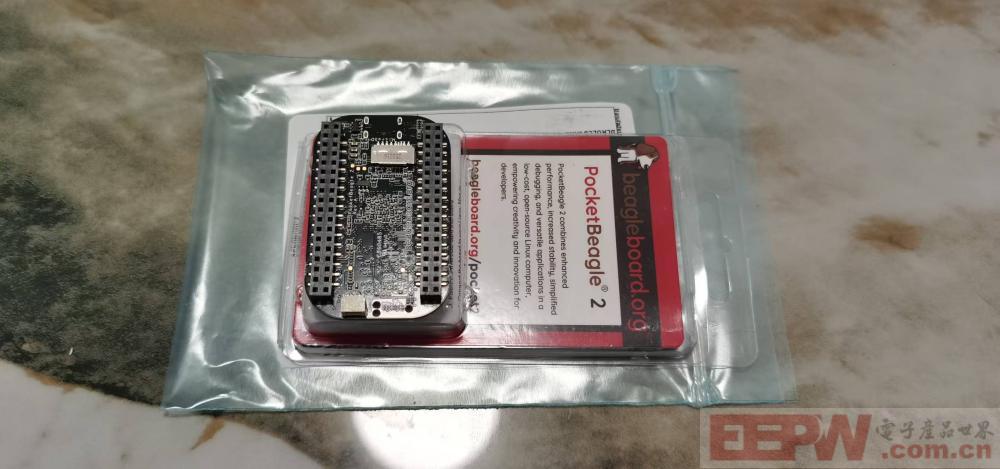

Beagle2正反面，非常小巧的一款Linux开发板

二、芯片组特性

Texas Instruments AM6254 SoC

• 多核 64 位 Arm Cortex-A53 微处理器子系统，频率高达 1.4GHz

• 四核 Cortex-A53 集群，具有 512KB L2
  共享缓存和 SECDED ECC

• 每个 A53 内核都有 32KB L1 DCache 带
  SECDED ECC 和 32KB L1 ICache 带奇偶校验
  保护

• 单核 Arm® Cortex-M4F® MCU，频率高达 400
  MHz

• 具有 SECDED ECC 的 256KB SRAM

• 运行频率高达 333 MHz 的双核可编程实时单元
  子系统 （PRUSS）

• 专用设备/电源管理器

• 支持安全启动

• 支持可信执行环境 （TEE）

德州仪器 （TI） MSPM0L1105 Arm Cortex-M0+ MCU

• 32MHz Arm® Cortex-M0®+ MCU

• 32 KB 闪存

• 4 KB SRAM

• 12 位 ADC

三、板子特性

• 处理器：Texas Instruments AM6254 SoC
• SDRAM 内存：512MB LPDDR4 3200MHz
• PMIC：TPS6521903
• 调试支持：
• 3 针 3.3V JST-SH 1.00mm UART 调试端口（兼容 RPI 调试探针）
• 10 引脚 JTAG TAG-CONNECT 封装
• 电源：USB C 或 Cape 接头 VIN （5V @ 1A）

• 扩展：72 个扩展引脚接头，带电源和电池 I/O、高速 USB、8 个模拟输入、52 个数字 I/O 和众多数字接口外设

• LED 指示灯：1 个电源、1 个电池充电和 4 个用户可控 LED
• SD/MMC 连接器：microSD （1.8/3.3V）
• 用户输入：
• 电源按钮
• User/Boot 按钮

• 印刷电路板：55 x 35 毫米

• 重量： 12.7 克

四、结语

这一块小小的开发板，集成了一颗性能强劲的TI AM处理器并引出了丰富IO接口，具有很不错的应用开发潜力。下一步将继续阅读开发板用户指南，探索并分享这块板子的系统镜像烧入、电路原理图、指令调试等内容
