【MAX78000FEATHERBOARD】开箱与Eclipse环境搭建

工程师
2025-07-12 17:03:21     打赏

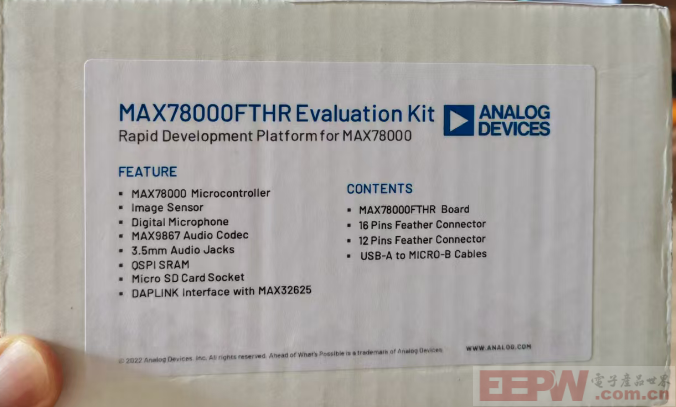

非常感谢EEPW与得捷赞助的本次MAX78000 羽毛板的测评活动!本次来开个箱:


本次的板卡非常强大,先从搭建开发环境开始。

一、板卡资源介绍

MAX78000FTHR为快速开发平台,核心集成了卷积神经网络加速器,帮助工程师帮助工程师快速实现超低功耗、人工智能(AI)方案的搭建。Maxim提供的library中有关MAX78000的是“AI85”相关的源文件。

AI84

Unreleased test chip

AI85

MAX78000 (full production)

AI87

MAX78002 (engineering samples)


1. 核心芯片:MAX78000微控制器

2. 电池电源管理:MAX20303 PMIC

3. 规格:0.9in x 2.6in、双排连接器,兼容Adafruit Feather Wing外设扩展板

4. 音频处理:多关键词识别、声音分类、消噪声

5. 面部识别

6. 目标检测和分类

7. 时间序列数据处理:心率/健康信号分析、多传感器分析、预测性维护

8. 集成外设:

  • RGB指示LED

  • 用户按钮

  • CMOS VGA图像传感器(OVM769)

  • 低功耗、立体声音频编解码器(MAX9867)

  • SPH0645LM4H-B数字麦克风

  • SWD调试器

  • 虚拟UART控制台

  • 10引脚Cortex调试接头,用于RISC-V协处理器

FjSp_lOeoCfIGUYs8_BG1qmEnI2C

二、Eclipse开发环境搭建

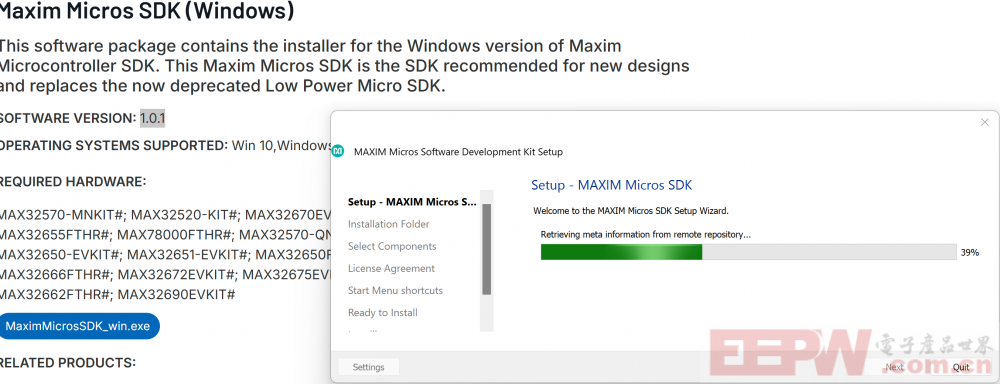

首先从官网下载最新的Maximum Micro SDK:

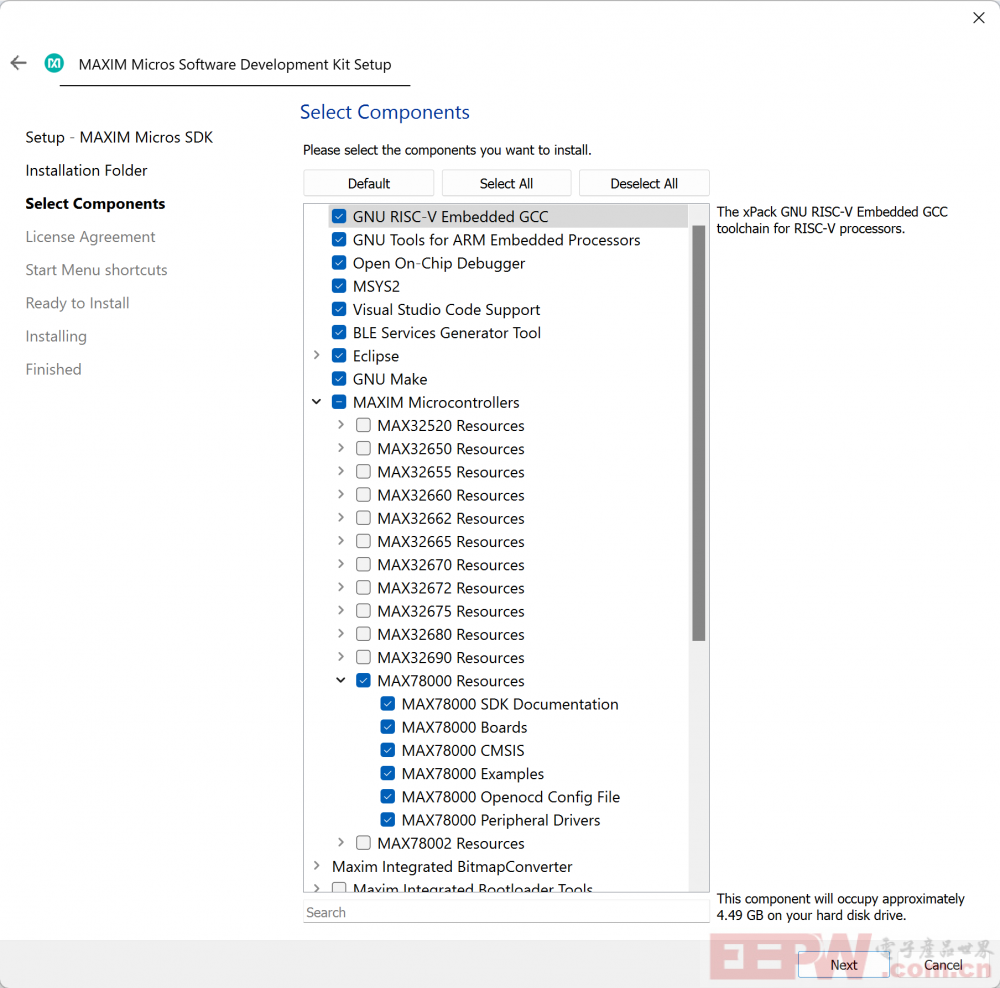

根据自己板卡选择相应的板卡资源安装包:

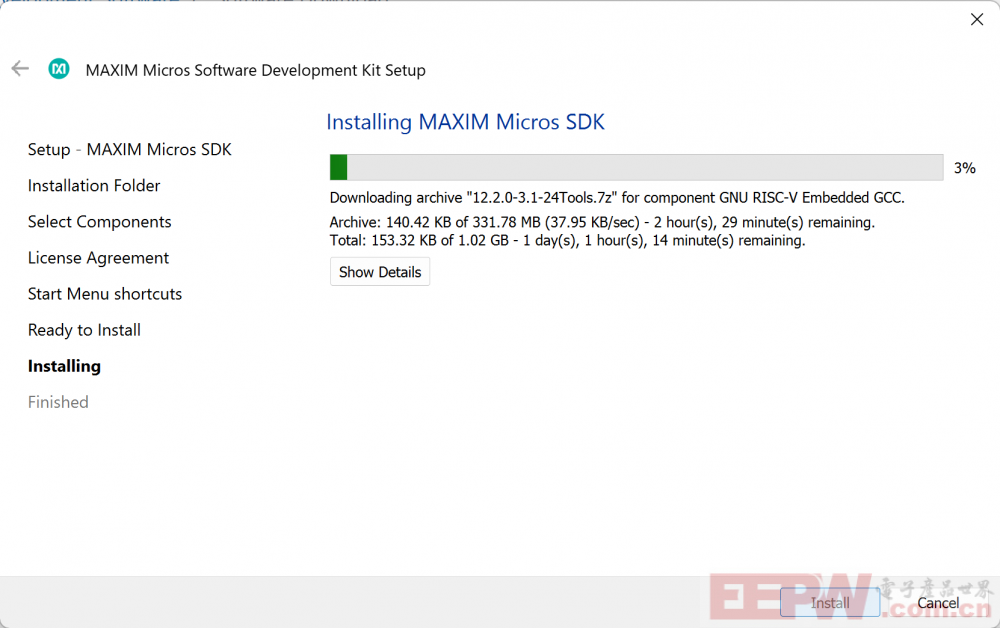

点击安装:


过程有可能持续数个小时,跟网络情况有关。

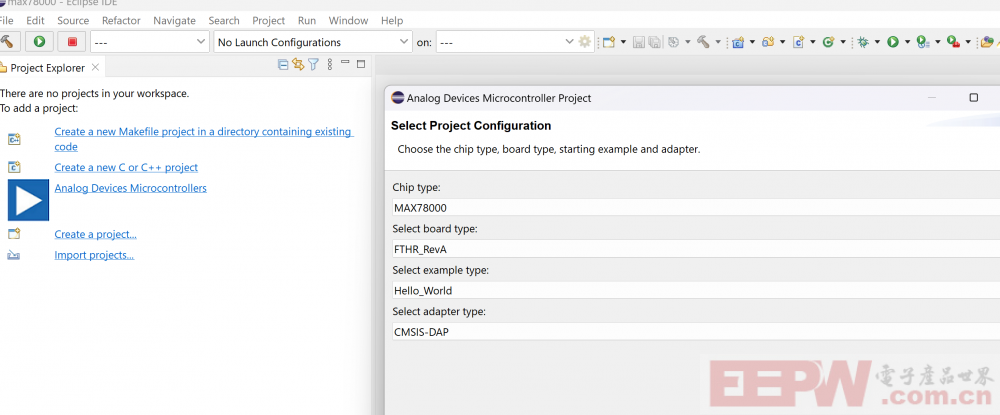

Snipaste_2025-06-04_11-53-24.png安装完成后,创建一个新的项目:


编辑项目的属性,指明板卡型号是:FTHR_RevA:

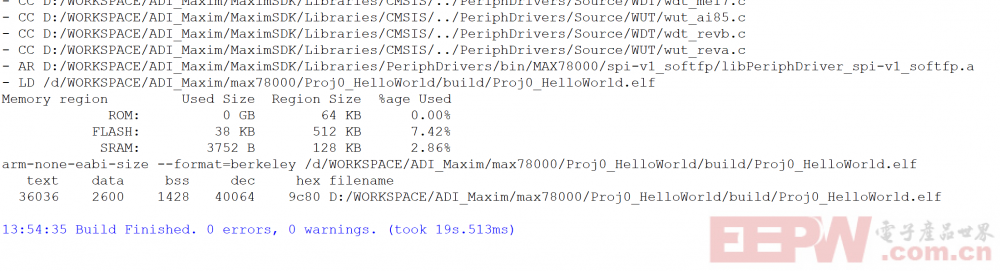

编译一个串口打印的例程:

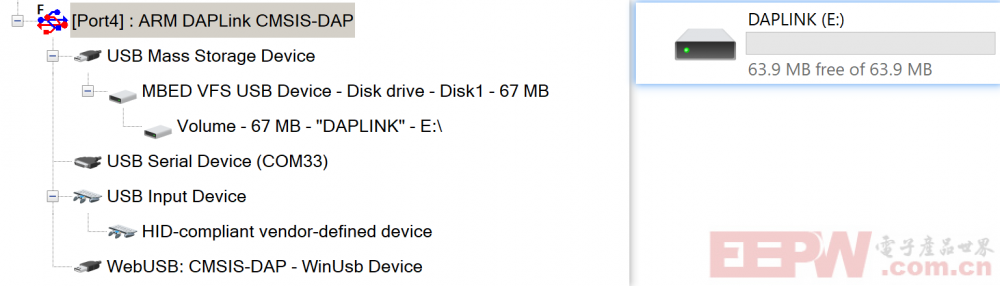

板卡连接电脑,根据官网GIT提示升级为CMSIS-DAP:

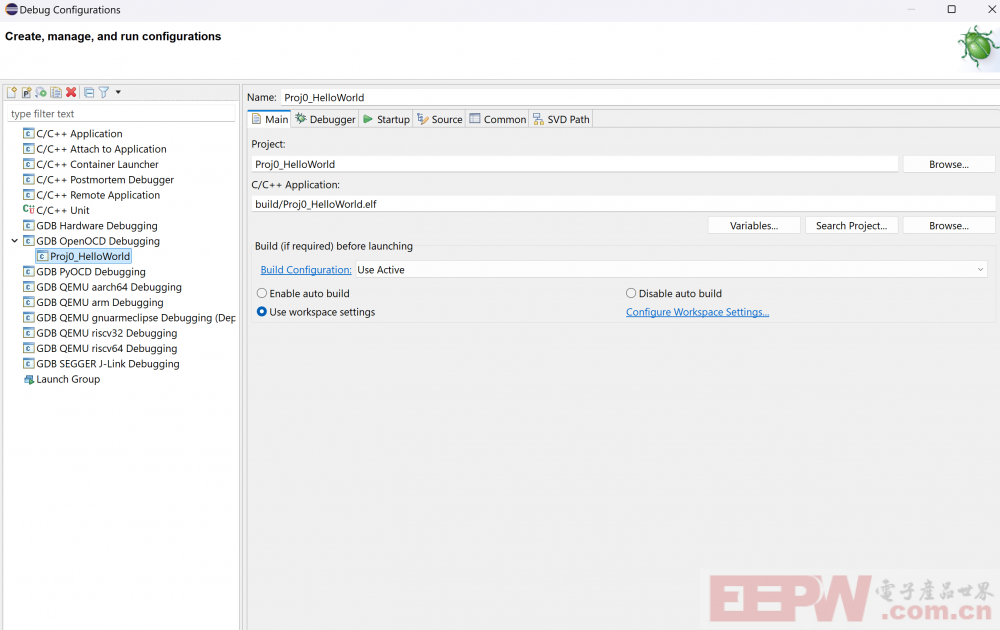

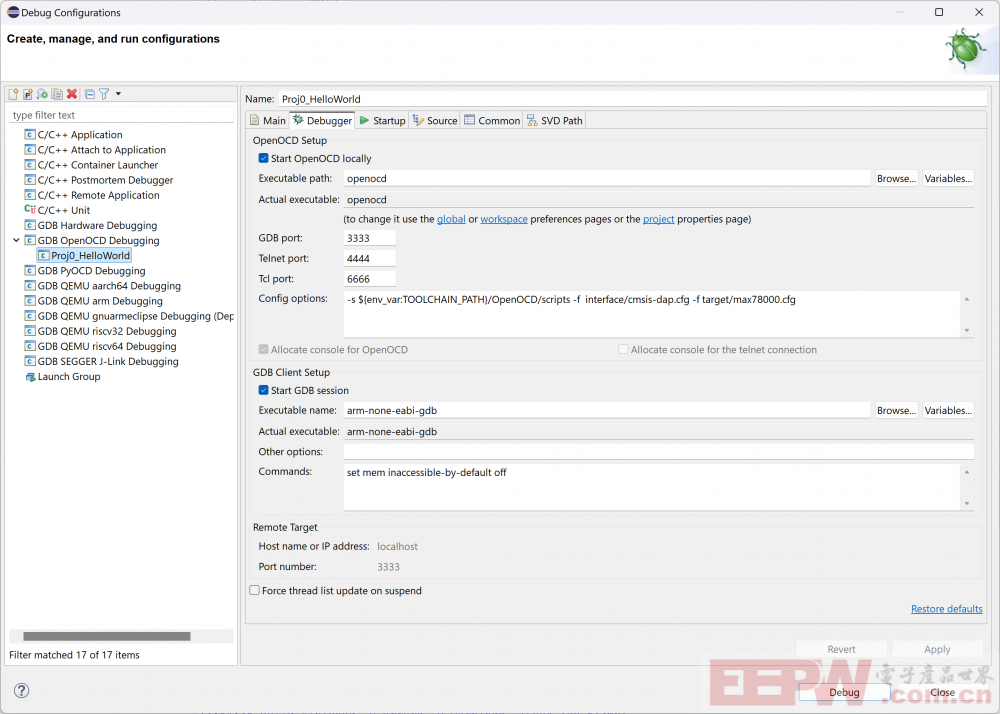

点击debug,然后选择Debug Configuration:

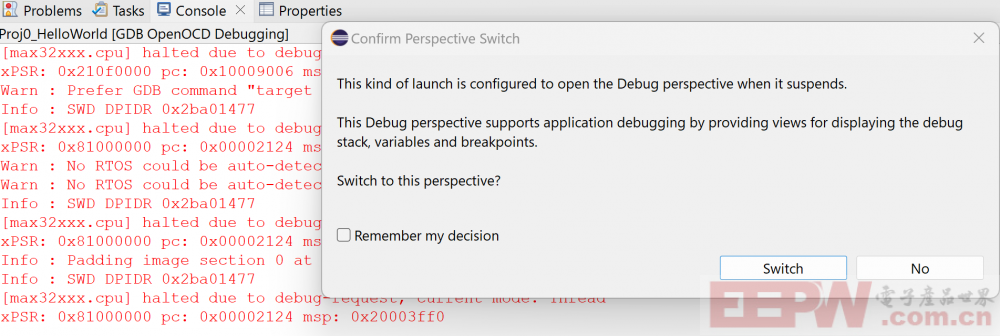

Snipaste_2025-06-05_14-02-58.png稍后进入调试界面:

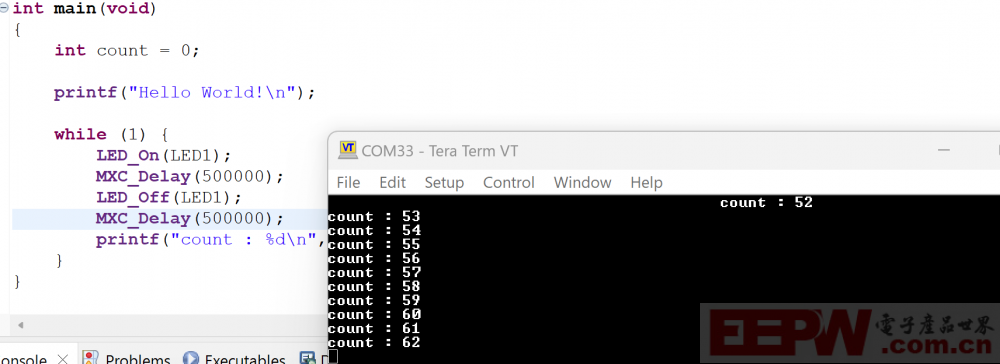

Snipaste_2025-06-05_14-03-23.png点击全速运行,打开串口查看结果:


总结:

MAX78000功能强大,ADI提供了配套的完善资源和IDE支持,可以非常方便的上手这款AI开发板。
